23
Français
7.2.3 Raccordement au Biotec 12/18/36 (fig. 1 et 5)
1. Amenez les pieds en position 0 (voir fig. 1). A cette fin, comprimez les
surfaces de prise du pied (fig. ci-contre) et poussez la partie mobile dans
la position 0.
2. Montez respectivement un grand joint plat sur les sorties d’eau (A, C) du
Bitron.
3. Montez le Bitron sur le Biotec comme représenté dans la fig. 5.
4. Serrez le Bitron, joints toriques posés, à l’aide des écrous de fixation du
distributeur d’eau.
5. Raccordez le tuyau à l’arrivée d’eau D (voir „7.3 Raccordement des
tuyaux“):
7.3 Raccordement des tuyaux
– N’utilisez le Bitron qu’avec des tuyaux de refoulement admis au moins
pour 0,5 bar ou pour la pression maximale de la pompe.
– Choisissez un diamètre de tuyau aussi grand que possible pour le
raccordement du Bitron à la pompe.
Tuyau recommandé : Aquamax 1000 SF–1600 SF 1 ¼ à 1 ½ pouce
Aquamax 2200 SF–3500 SF 1 ½ pouce
Aquamax 6000 2 pouce
– Conseil : Nous recommandons de chauffer le flexible à l’eau chaude, de
le glisser ou de le visser sur l’embout à olive et de le fixer à l’aide d’un
collier de serrage adéquat. Cela augmente l’étanchéité du raccord.

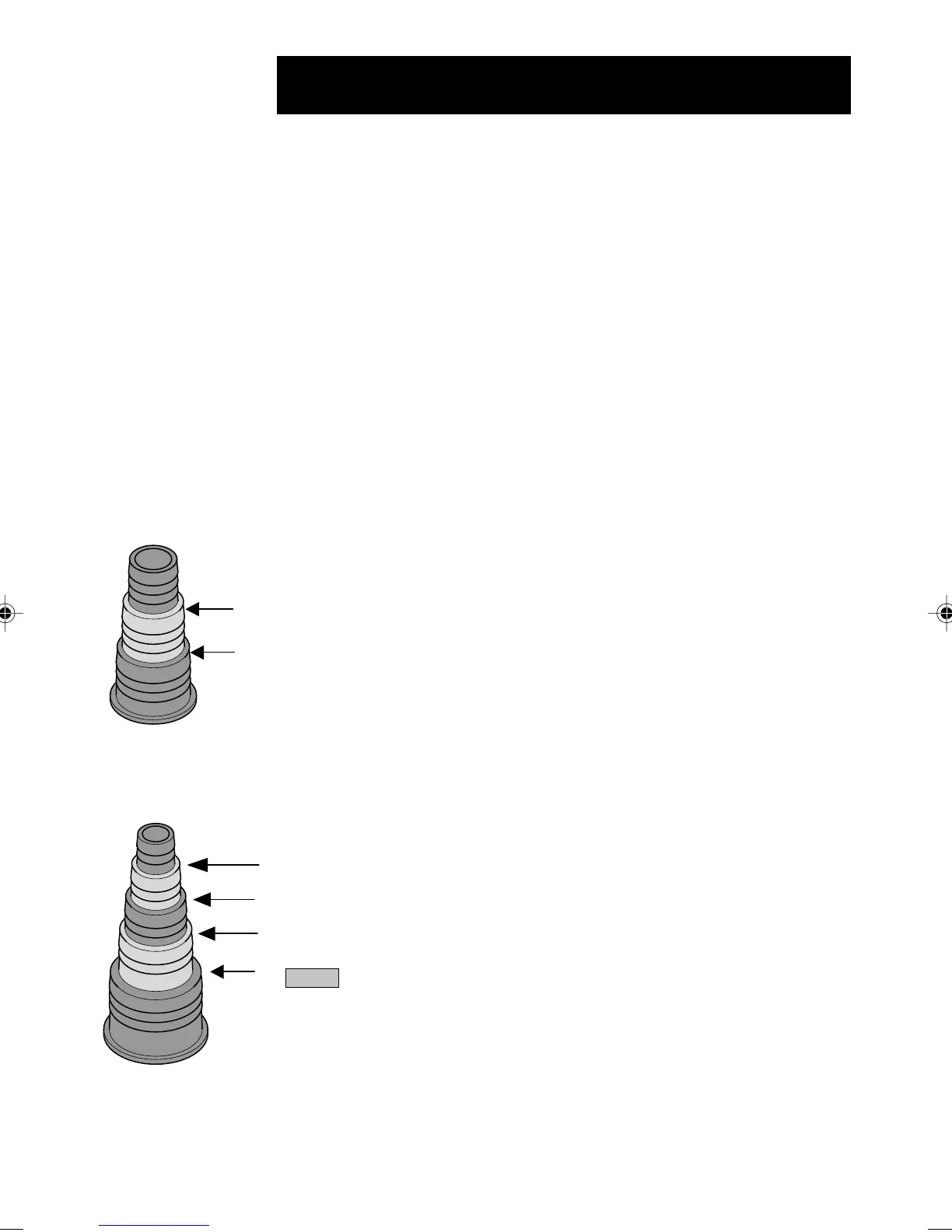

– Pour éviter les pertes de pression, sciez les embouts à olive étagés aux
endroits respectifs prévus pour les tuyaux utilisés.
Conseil : L’extrémité de chaque étage de l’embout à olive comporte une
rainure prévue pour le raccourcissement (voir flèches dans la fig. ci-
contre).
– Evitez des angles et des courbes inutiles qui conduiront à des pertes de
pression supplémentaires.
7.3.1 Arrivée d’eau D
Pour assurer le fonctionnement correct du rotor de nettoyage en cas de
faible débit d’eau et/ou de grande différence de niveau entre la surface du
bassin et la sortie d’eau du Bitron, montez la buse d’écoulement dans le
raccord d’arrivée (voir tableau 8 et fig. 6).
Légende du tableau 8 (page 47):
X Buse d’écoulement requise.
– Buse d’écoulement non nécessaire.
En raison du débit d’eau trop faible, le rotor de nettoyage ne
fonctionne plus même avec buse d’écoulement installée.
1 ¼''
1 ½''
1''
1 ¼''
¾"
1 ½''
1''
2''
95-08 26866 Bitron_USA.p65 22.01.2008, 15:5323
