22
Français
A
B
C
D
E
F
G
H

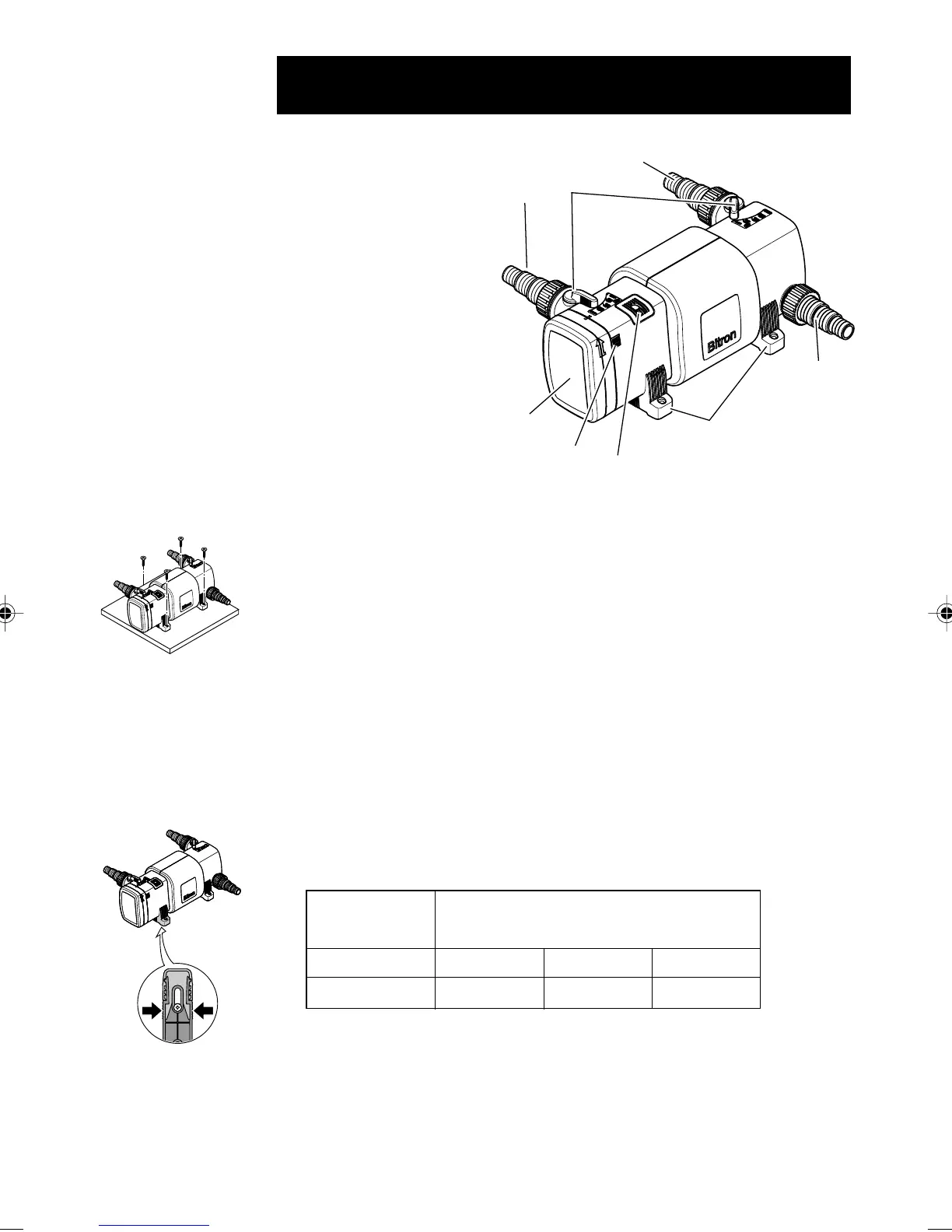

7.1 Aperçu de l’appareil
A Sortie d’eau UVC
B Poignée de réglage du
débit d’eau
C Sortie d’eau dérivation
D Arrivée d’eau
E Pied
F Regard de contrôle de la
lampe UVC et du
fonctionnement du rotor
de nettoyage
G Levier de sécurité à cran
empêche l’ouverture
involontaire de la tête de
l’appareil.
H Tête de l’appareil,
amovible pour changer la
lampe UVC.
7.2 Installation du Bitron
7.2.1 Installation isolée avec tuyaux (fig. 3)
1. Fixez le Bitron à l’horizontale sur un support approprié, les pieds de
fixation vers le bas. Utilisez quatre vis à tête fraisée (non fournies) pour
fixer le Bitron.
2. Serrez les vis à la main.
3. Raccordez les tuyaux (voir „5.3 Raccordement des tuyaux“) :
– Arrivée d’eau D
– Sortie d’eau A (UVC)
– Sortie d’eau C (dérivation)
Conseil: Si le débit de la pompe est inférieur au débit maximal du Bitron
(voir «7. Installation»), la sortie d’eau C (dérivation) pourra être fermée
par le bouchon avec joint plat.
7.2.2 Raccordement au Biotec 5/10/30 et au Biotec 5.1/10.1 (fig. 1 et 4)
1. Amenez les pieds dans la bonne position (voir tableau et fig. 1). A cette
fin, comprimez les surfaces de prise du pied (fig. ci-contre) et poussez la
partie mobile dans la bonne position.
2. Montez respectivement un grand joint plat sur les sorties d’eau (A, C) du
Bitron.
3. Montez le Bitron sur le Biotec comme représenté dans la fig. 4.
4. Posez respectivement un joint torique depuis l’intérieur sur les sorties
d’eau (A, C).
5. Vissez les buses d’entrée depuis l’intérieur aux sorties d’eau (A, C).
L’ouverture de la buse d’entrée doit être dirigée vers le bas après le montage.
6. Raccordez le tuyau à l’arrivée d’eau D (voir «7.3 Raccordement des tuyaux»):
Bitron
Biotec
5 / 10
5.1 / 10.1 / 30
18C
3
0
36C
1
0
55C
1
0
95-08 26866 Bitron_USA.p65 22.01.2008, 15:5322
