2.5 - MONTAGE DER INNENEINHEIT
2.5.1 - Montage der Befestigungs-platte

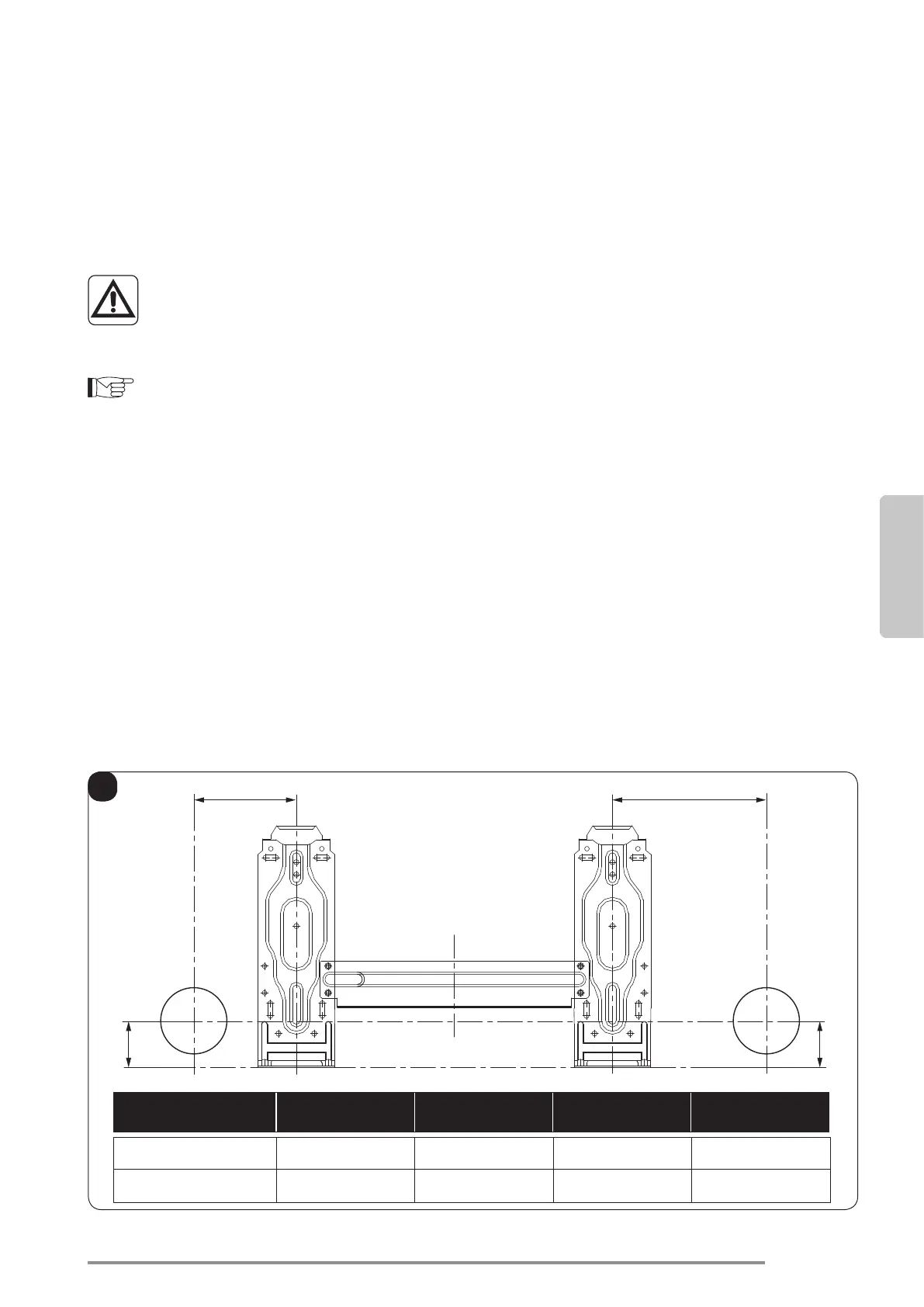

NachderÜberprüfungderVorgabenausAbschnitt“2.2”unddervorherigenSeite(AbbildungX1)fahrenSiemit
derMontagederMontageplattefort(7),beachtenSiedazudieAbmessungeninAbbildungX2.
a. Die Platte an der Wand positionieren.
b. Die Bohrpunkte markieren und die korrekte Nivellierung der Platte sicherstellen.
c. Die erforderlichen Bohrungen mit einer geeigneten Bohrspitze ausführen.
Sicherstellen, dass im Bohrbereich keine Rohre oder Stromleitungen verlaufen.
d. DieDübel(4)indieBohrungensetzenunddiePlatte(7)mitdenbeiliegendenSchrauben(3)xieren(Abbildung5).
Mit einer Wasserwaage die korrekte Nivellierung der Montageplatte (7) sicherstellen.
e. Bei Holzwänden müssen Sie entsprechende Schrauben mit abgeschrägtem Kopf (nicht im Lieferumfang
enthalten) verwenden.
f. Die Stabilität der Platte (7) prüfen, diese dazu seitlich und vertikal verschieben.
2.5.2 - Ausführung von Rohrdurchführungsbohrungen
FallsdieAnschlussleitungenvonhintenrechtsvomInnengerätkommen,musseineBohrung“R”fürdieRohrpassage
wienachstehendbeschriebengeschaffenwerden(sieheAbbildungX2).
a. InderMittevonPosition“R”eine8÷10mmBohrungmit5%Neigungnachaußenvornehmen(umeinenkorrekten
Kondenswasserabusssicherzustellen(Abbildung6).
b. DieBohrung“R”miteinemBecher-BohraufsatzdesDurchmessersausführen,derinderTabelleinAbbildung
X2angegebenist.
c. DieAbussleitungenunddasStromanschlusskabeldurchdieBohrungverlegen.
Falls dieAnschlussleitungen von der hinten rechts vom Innengerät kommen, muss eine Bohrung “L” für die
Rohrpassage wienachstehendbeschriebengeschaffenwerden(sieheAbbildungX2).
Modell L
mm
R
mm
H
mm
ø
mm
Montagebügel
Innengerät
