Essendo il circuito privo di punti di saldatura, le fughe si dovrebbero presentare solo nei punti di giunzione
delletubazioni,nelqualcasoserrareconmaggiorforzaidadi(gura23),oppurerifaregliattacchicon
le relative cartellature.
h. Ripetere poi le prove di tenuta.
2.6.5 - Vuoto impianto
Terminatetutteleproveeverichediperfettamenteatenuta,necessital’operazionedimessasottovuoto
dell’impianto per una sua pulizia dalle impurità in esso contenute (aria, azoto, e umidità).
a. Utilizzareunapompapervuotodellaportatadi40l/min(0,66l/s)ecollegarla,mediantetuboessibile
conattaccoda5/16”,alraccordodiserviziodellalineagas.
b.Abbassarelapressioneall’internodelcircuitonoalvaloreassolutodi50Papercirca2ore.
Se dopo tale periodo non si è riusciti a portare la pressione al valore impostato
(50 Pa), signica che nel circuito è presente molta umidità o che si è vericata una
perdita.
c. Mantenere in funzione per altre 3 ore la pompa per il vuoto.
Trascorso il periodo, se non si è ancora raggiunto il valore, è necessario procedere
alla ricerca della perdita.
d. Terminate le operazioni di messa sotto vuoto e pulizia dell’impianto, staccare il raccordo della pompa
quando questa è ancora in funzione.
e. Serrareiltappo(20)(gura24).
2.6.6 - Riempimento impianto
Aprire il cappellotto di chiusura per poter agire sul
rubinetto della linea di aspirazione e su quello del
liquido che, aprendoli, consentono il riempimento del
refrigerante nell’apparecchio.

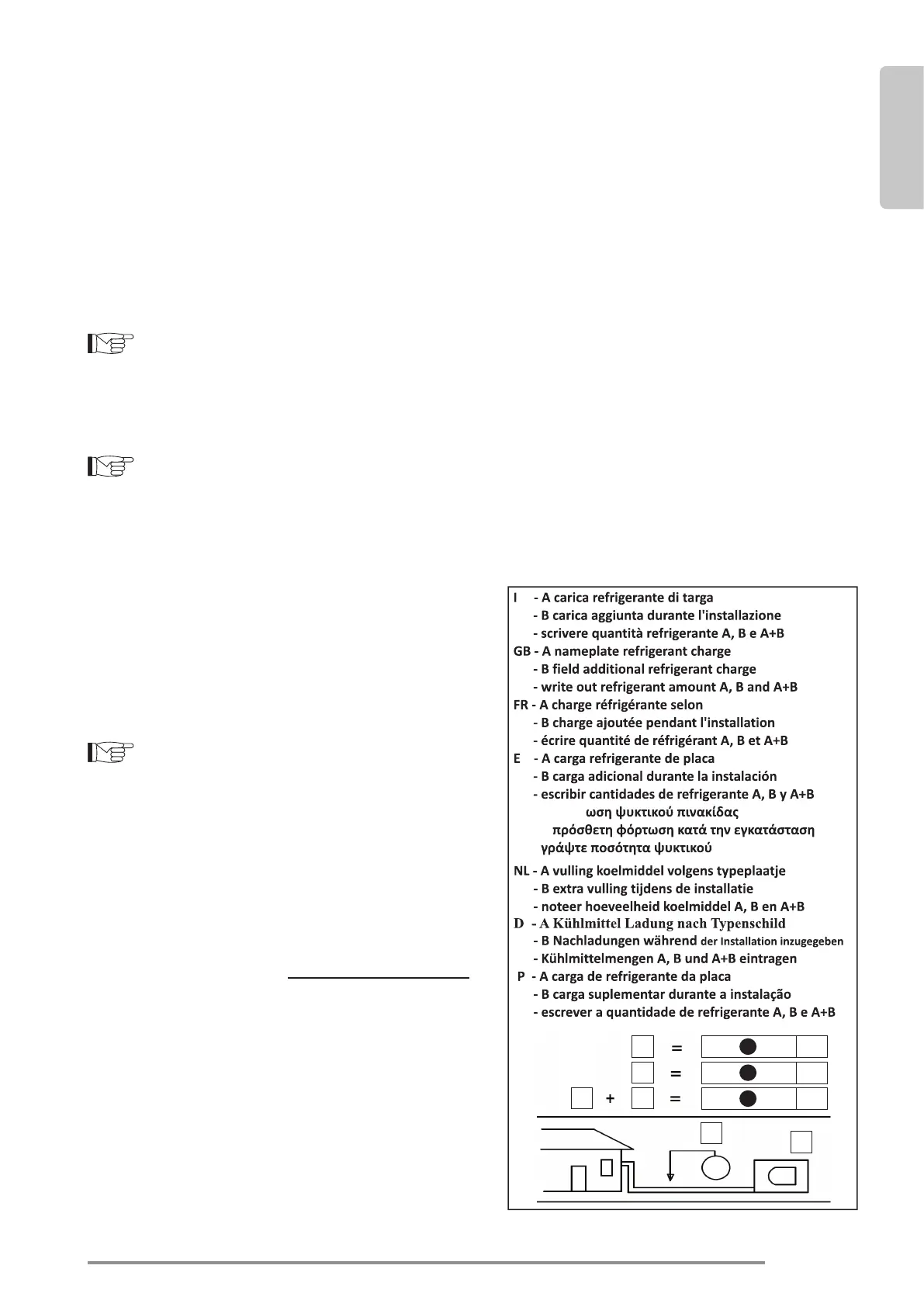

• Cercare nella documentazione dell’u-
nità esterna un foglio adesivo con 2
etichette.
• Staccare l’etichetta inferiore e incollarla
in prossimità del punto di carica e/o ripri-
stino.
• Annotare chiaramente la quantità di refri-
gerante caricato sull’etichetta del refrige-
rante utilizzando inchiostro indelebile.
• Nel riquadro “1” annotare la quantità di
gas stabilita nei dati tecnici (kg).
• Nel riquadro “2” annotare la eventuale
carica aggiuntiva inserita dall’installatore
(kg).
• Nel riquadro “3” annotare la somma dei
due precedenti valori (kg).
