Olimpia splendid ARYAL S1 E - Montaggio Dellunita Interna; Montaggio Della Piastra DI Fissaggio; Realizzazione Fori Passaggio Tubi

ARYAL S1 E
L R
ø ø
H
H
X2
9 - 10 101,6 115,6 47 65
12 183,6 123,6 47 65
IT - 15
ITALIANO
2.5 - MONTAGGIO DELL’UNITA’ INTERNA
2.5.1 - Montaggio della piastra di ssaggio
Dopoaververicatoquantodescrittonelparagrafo“2.2”enellapaginaprecedente(guraX1),procedereal

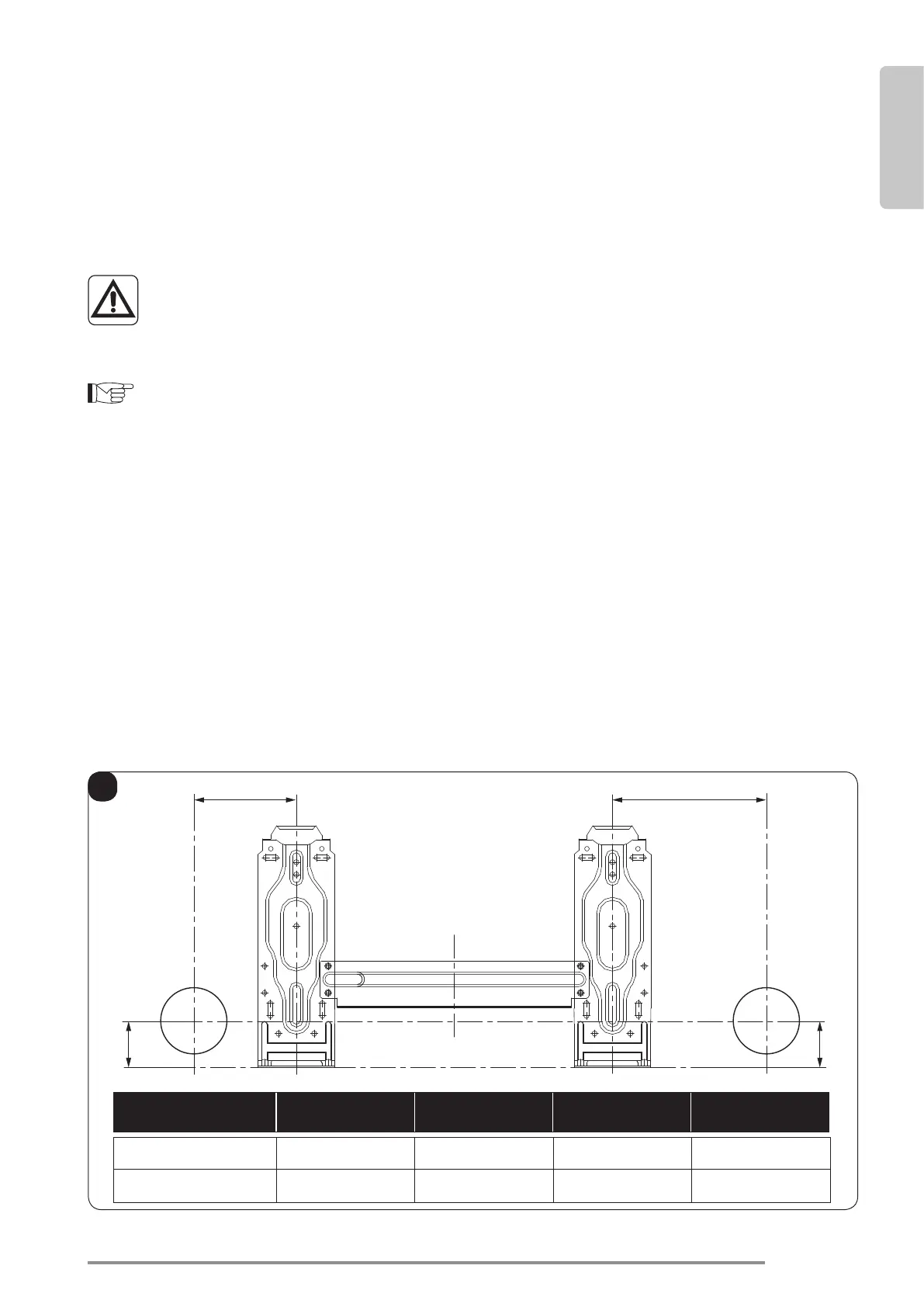

montaggiodellapiastradissaggio(7)tenendocontodelledimensioniriportatenellaguraX2.
a. Posizionare la piastra contro la parete.
b. SEgnare i punti di foratura assicurandosi che la stessa sia in bolla.
c. Eseguire i fori necessari con una punta adatta alla parete da forare.
Assicurarsi che nella zona di foratura non siano presenti tubazioni o canaline
elettriche.
d.Inserireitasselli(4)neiforiessarelapiastra(7)allapareteconleviti(3)indotazione(gura5).
Utilizzando una livella, assicurarsi che la piastra di ssaggio (7) sia in piano.
e. Selapareteèinlegnoutilizzareappositevitiatestasvasata(nonfornite).
f. Vericarelastabilitàdellapiastra(7)spostandolalateralmenteeverticalmente.
2.5.2 - Realizzazione fori passaggio tubi
Se le linee di collegamento arrivano dalla parte posteriore destra dell’unità interna è necessario
eseguireilforo“R”perilpassaggiodeitubi,comediseguitodescritto(vedereguraX2).
a. Nelcentrodellaposizione“R”,eseguireunforoda8÷10mmconun’inclinazioneversol’esternodel5%
(perconsentireilcorrettoscaricodellacondensa(gura6).
b.Realizzareilforo“R”utilizzandounapuntaatazzadeldiametroindicatonellatabelladellaguraX2.
c. Inserire nel foro le tubazioni della linea di drenaggio e di quella di refrigerazione e il cavo per il collega-
mento elettrico.
Se le linee di collegamento arrivano dalla parte posteriore sinistra dell’unità interna è necessario
eseguireilforo“L”perilpassaggiodeitubi(vedereguraX2).
Modello L
mm
R
mm
H
mm
ø
mm
sta󰀨a di ssaggio
unità interna
