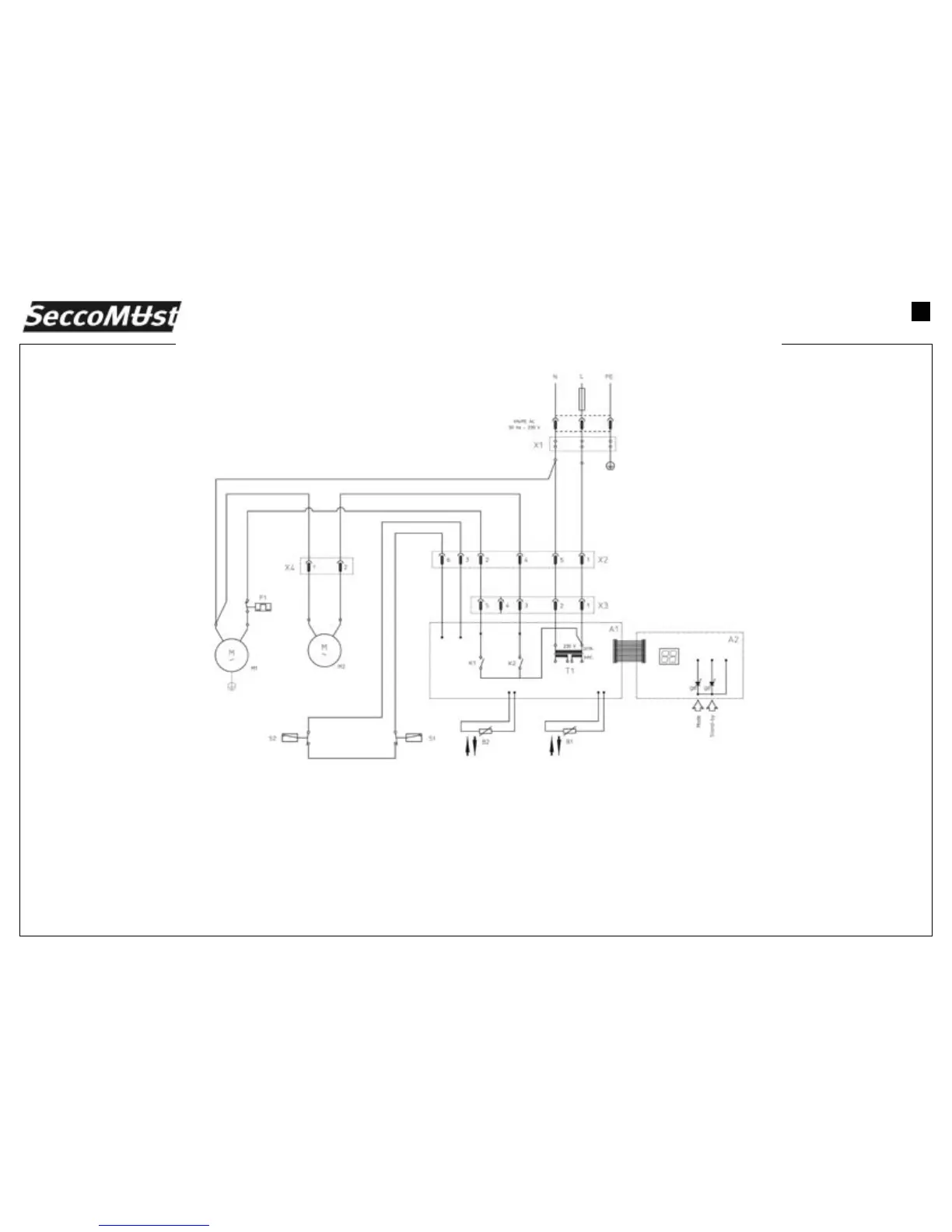

A1 = Scheda elettronica (potenza);
A2 = Scheda elettronica (comando);
B1 = Sonda di umidità;
B2 = Sonda evaporatore;
F1 = Protettore termico compressore;
K1 = Relais per compressore;
K2 = Comando per ventilatore;
M1 = Motocompressore;
M2 = Ventilatore;
S1 = Microinterruttore presenza tanica;
S2 = Microinterruttore tanica piena;
T1 = Trasformatore;
X1 = Morsettiera alimentazione;
X2 = Connettore 6 poli;
X3 = Connettore 5 poli;
X4 = Connettore 2 poli;
A1 = Electronic card (power);
A2 = Electronic card (control);
B1 = Humidity feeler;
B2 = Evaporator sensor;
F1 = Compressor thermal cutout;
K1 = Compressor relay;
K2 = Fan control;
M1 = Motor-driven compressor;
M2 = Fan;
S1 = Tank present microswitch;
S2 = Tank full microswitch;
T1 = Transformer;
X1 = Power supply terminal board;
X2 = 6-pole connector;
X3 = 5-pole connector;
X4 = 2-pole connector;
A1 = Fiche électronique (puissance);
A2 = Fiche électronique (commande);
B1 = Sonde d'humidité;
B2 = Sonde évaporateur;
F1 = Protecteur thermique compresseur;
K1 = Relais pour compresseur;
K2 = Commande ventilateur;
M1 = Motocompresseur;
M2 = Ventilateur;
S1 = Microinterrupteur présence réservoir;
S2 = Micro-interrupteur bidon plein;
T1 = Transformateur;
X1 = Bornier alimentation;
X2 = Connecteur 6 pôles;
X3 = Connecteur 5 pôles;
X4 = Connecteur 2 pôles;
A1 = Elektronikkarte (Leistung);
A2 = Elektronikkarte (Steuerung);
B1 = Feuchtigkeitssonde;
B2 = Verdampfersonde;
F1 = Thermoschutz Verdichter;
K1 = Verdichterrelais;
K2 = Gebläsesteuerung;
M1 = Motorverdichter;
M2 = Ventilator;
S1 = Mikroschalter Behälter vorhanden;
S2 = Mikroschalter Kanister voll;
T1 = Transformator;
X1 = Klemmbrett Stromversorgung;
X2 = 6-poliger Verbinder;
X3 = 5-poliger Verbinder;
X4 = 2-poliger Verbinder;
A1 = Tarjeta electronica (potencia);
A2 = Tarjeta electronica (mando);
B1 = Sonda de humedad;
B2 = Sonda evaporador;
F1 = Protector termico compresor;
K1 = Rele compresor;
K2 = Mando para ventilador;
M1 = Motocompresor;
M2 = Ventilador;
S1 = Microinterruptor presencia bidón;
S2 = Microinterruptor deposito lleno;
T1 = Transformador;
X1 = Regleta alimentación;
X2 = Regleta 6 polos;
X3 = Regleta 5 polos;
X4 = Regleta 2 polos;
A1 = Cartão electrónico (potência);
A2 = Cartão electrónico (comando);
B1 = Sonda de humidade;
B2 = Sonda evaporador;
F1 = Protector térmico do compressor;
K1 = Relé para compressor;
K2 = Comando para ventilador;
M1 = Motocompressor;
M2 = Ventilador;
S1 = Microinterruptor de presença do
depósito;
S2 = Microinterruptor de depósito cheio;
T1 = Transformador;
X1 = Régua de bornes alimentação;
X2 = Connector 6 pólos;
X3 = Connector 5 pólos;
X4 = Connector 2 pólos;
