11

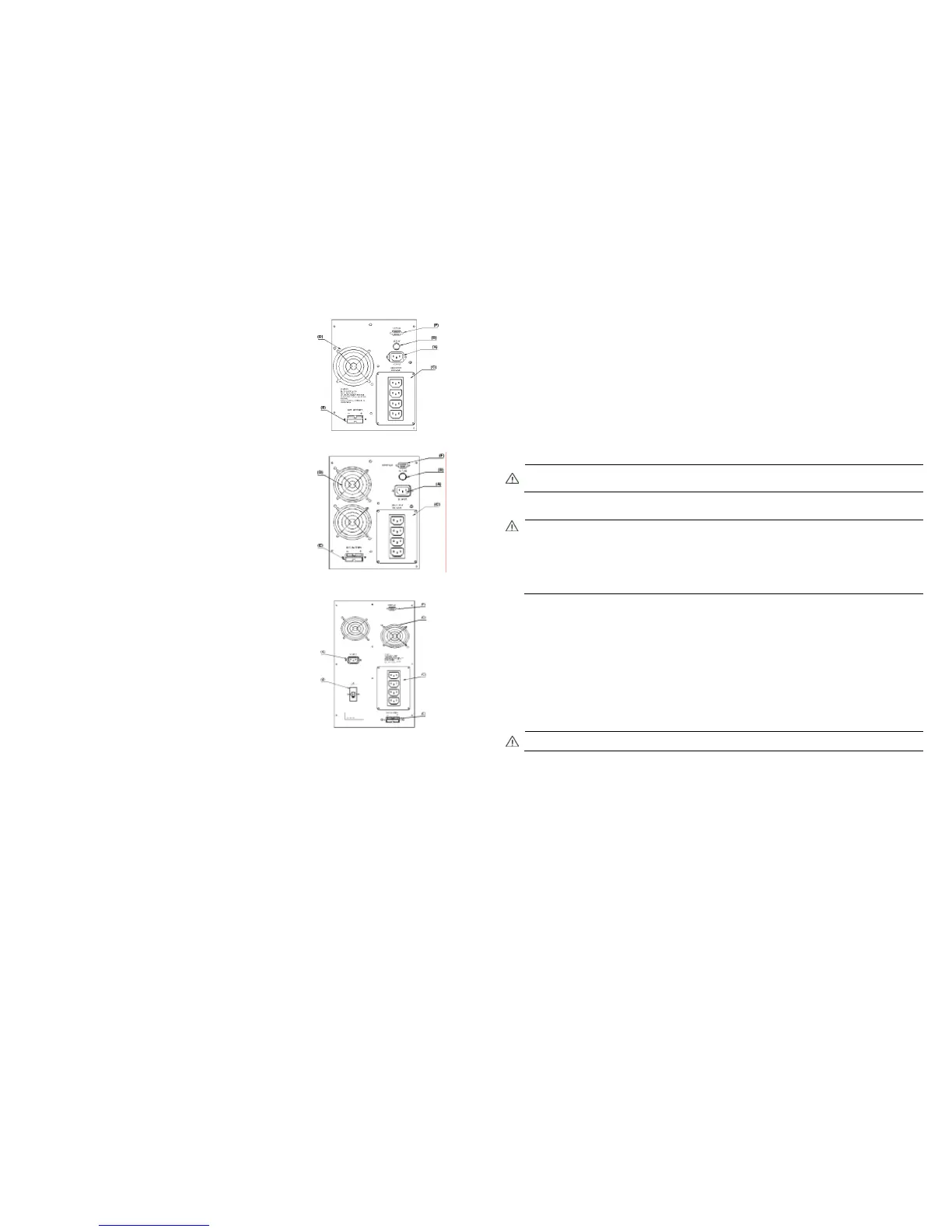

1.5 Vista trasera del OMEGA 1000
! (A)Toma corriente de entrada (alimentación): Este toma corriente es para
el cable de alimentación del UPS conectado al AC comercial.
! (B)Soporte del Fusible: Contiene el fusible que protege al UPS de sobre
corrientes que puedan venir del AC comercial.
! (C)Toma corrientes de salida: Estos toma corrientes son para conectar
las cargas al UPS.
! (D)Ventilador de enfriamiento: Este ventilador previene que el UPS se
recaliente.
! (E)Toma corriente para batería: Este toma corriente es para conectar el
banco de baterías externo.
! (F)Conector de Interfaz: Este conector combina señales de contacto
cerrado con señales RS232, en un conector DB9,
1.6 Vista trasera del OMEGA 2000
! (A) Toma corriente de entrada (alimentación): (para Modelo 230VA) Este
toma corriente es para el cable de alimentación del UPS conectado al AC
comercial; (para Modelo 115VAC) cable de alimentación del UPS
conectado al AC comercial.
! (B)Soporte del Fusible: Contiene el fusible que protege al UPS de sobre
corrientes que puedan venir del AC comercial.
! (C)Toma corrientes de salida: Estos toma corrientes son para conectar
las cargas al UPS.
! (D)Ventilador de enfriamiento: Este ventilador previene que el UPS se
recaliente.
! (E)Toma corriente para batería: Este toma corriente es para conectar el
banco de baterías externo.
! (F)Conector de Interfaz: Este conector combina señales de contacto
cerrado con señales RS232, en un conector DB9,
1.7 Vista trasera del OMEGA 3000
! (A)Toma corriente de entrada (alimentación): Este toma corriente es para
el cable de alimentación del UPS conectado al AC comercial.
! (B)Soporte del Fusible: Contiene el fusible que protege al UPS de sobre
corrientes que puedan venir del AC comercial.
! (C)Toma corrientes de salida: Estos toma corrientes son para conectar las
cargas al UPS..
! (D)Ventilador de enfriamiento: Este ventilador previene que el UPS se
recaliente.
! (E)Toma corriente para batería: Este toma corriente es para conectar el
banco de baterías externo.
! (F)Conector de Interfaz: Este conector combina señales de contacto
cerrado con señales RS232, en un conector DB9,
1.8 Asignación de pines RS232 y descripción
PIN# Descripción I/O
PIN 1 RS232 DTR, debe mantenerse en alto Entrada
PIN 2 Falla de línea, normalmente abierto, activo cerrado Salida
PIN 3 N.C.
PIN 4 Común para pin 2,5
PIN 5 Batería baja, normalmente abierto, activo cerrado Salida
PIN 6 Este pin tiene dos funciones Entrada
(1) Apagado remoto, este pin en alto
(+5~+12V) por tres segundos apagará el UPS
(2) RS232 Recepción Rx
PIN 7 Tierra para pin 6,9
PIN 8 N.C.
PIN 9 RS232 Transmisión Tx, salida
12
1.9 Selección del sitio
Este UPS puede mantenerse de pie y esta diseñado para ser instalado en un ambiente controlado. Asegúrese de que
el aire fluya a través de las rejillas del UPS y que las mismas no estén obstruidas, de lo contrario el UPS se puede
recalentar.
Antes de cargar la batería del UPS, seleccione un buen sitio para la instalación que cumpla con las siguientes
condiciones:
! Cerca de un toma corriente con conexión a tierra.
! Limpio y libre de polvo.
! Estable, libre de vibraciones.
! Bien ventilado, alejado de fuentes de calor.
El panel frontal y trasero deben estar a la vista, y de fácil acceso para el usuario.
1.10 Conectando el UPS al Banco de Baterías
PRECAUCIÖN- La conexión del banco de baterías debe ser realizada por personal calificado con
conocimientos en baterías, así como también se deben tomar las precauciones del caso. Mantenga al
personal no calificado lejos de las baterías.
Inserte los conectores del banco de baterías externo, en el toma corrientes apropiado en la parte trasera del UPS.
PRECAUCIÓN
! Antes de conectar el banco de baterías externo al UPS, verifique la polaridad del cable de batería del
UPS y la de cable del banco de baterías.!
! Cuando el UPS este conectado al banco de baterías externo, el conector del cable de batería representa
un riesgo de descarga eléctrica. Para reducir este riesgo, por favor no toque los terminales del conector
del cable de batería.
! Cuando el UPS no este conectado al banco de baterías externo, coloque la lamina de metal para aislar
el toma corriente, utilizando los tornillos correspondientes.
1.11 Conectando el UPS a una toma AC
El UPS debe ser instalado y operado de acuerdo con los códigos eléctricos de la zona.
Asegúrese que el voltaje y la frecuencia de la entrada AC sean correctos para el UPS y que la combinación de cargas
no exceda la capacidad del UPS.
Después de seleccionar el sitio adecuado para la instalación del UPS, siga los siguientes pasos para operar su UPS:
1. Asegúrese de que el interruptor de encendido este en la posición Off.
2. Tome el cable de alimentación y conéctelo a la entrada del UPS y al toma corriente que suministrará el
AC. (El LED más a la izquierda de la barra indicadora se encenderá, indicando que la batería se está
cargando)
3. Remueva la placa de plástico de seguridad del interruptor principal.
4. Encienda el UPS, la salida pasará del bypass al inversor después de 20 segundos.(Ver figura 2-1)
Por favor cargue la batería por lo menos durante 10 horas antes de conectar cualquier carga al UPS.
PRECAUCIÓN-Para evitar cualquier descarga eléctrica, asegúrese de que el amperaje no sobrepase los
50 A.
