32
OPTIMA 120

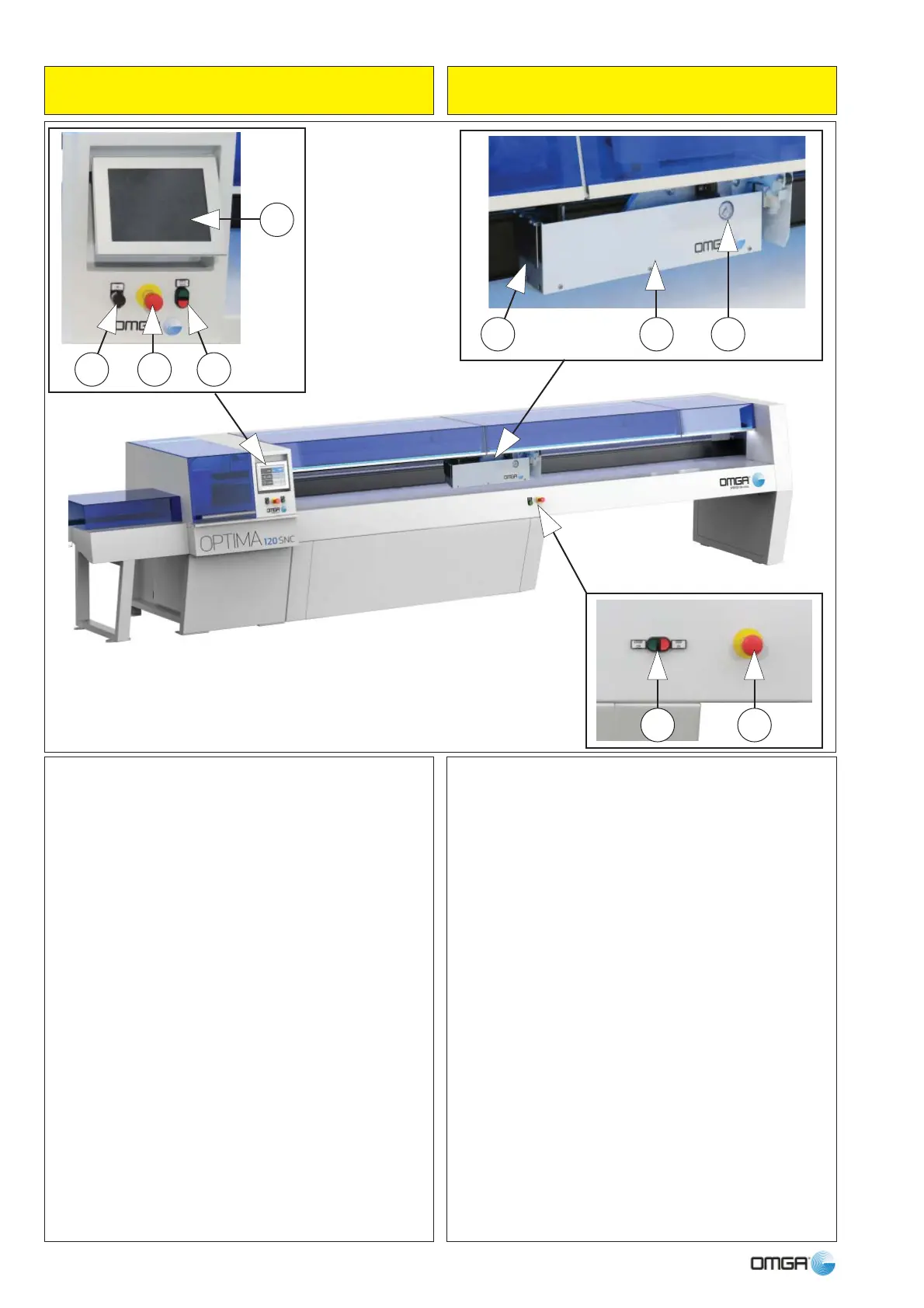

COMANDI E DISPOSITIVI DI LAVORO CONTROLS AND OPERATING DEVICES
01 Controllo numerico
01a Porta USB
02 Pulsante a fungo di EMERGENZA
Funzionalità già descritte nei capitoli precedenti.
03 Pulsante START / STOP - CN
Premendo il pulsante verde il programma del Controllo
numerico (1) si avvia, premendo il pulsante rosso si
spegne.
04 Carrello spintore con pinza
E’ illustrato in questo capitolo pur non essendo un
comando.
Pilotato dal controllo numerico, a passi prefi ssati e
memorizzati in una lista programmata, ha la funzione
di portare la barra verso la macchina per l’esecuzione
del ciclo di taglio desiderato.
Lo spintore è dotato di pinza Pneumatica (5) perchè
l’Operatore vi possa bloccare la barra e di un regolatore
di pressore pinza (6).
01 Numeric Control
01a USB port
02 EMERGENCY switch
The function of this switch has been described in the
previous chapters.
03 CN START / STOP button
Press the green button to start the software (1) and the
red button to stop it.
04 Pusher carriage with gripper
This is described in this chapter, despite it not being
a control.
It is controlled by the numeric control on the basis
of pre-established steps, which are memorised in a
programmed list. It carries the bar towards the machine
so that the requested cutting cycle can be performed.
The pusher features a gripper (4) for securing the work-
piece in place a pressure regulator (6) is also provided.
1
2
2
3
3
1a
4
6
5
