3) TOUCHES OPEN/CLOSE
Avec les touches Open/Close, vous pouvez ouvrier et fermer le tiroir d'accès du CD. Veuillez faire attention
aux instructions sous 6.2 Tiroir d'accès du CD.
Dos:
4
56
7
8 8 6
AUDIO OUT AUDIO OUT
R R
L L
115 V
230 V
VOLTAGE SELECTOR
DIGITAL OUT
CONNECT TO
REMOTE CONTROL 2
CONNECT TO
REMOTE CONTROL 1
2 1
DIGITAL OUT
AC INPUT
115/230 V, 50/60 Hz
4) ALIMENTATION SECTEUR
5) SELECTEUR DE TENSION
Assurez-vous que vous utilisez le tension correcte.
6) SORTIES AUDIO OUT
Le signal de musique est sortie en output en forme analogue. Les sorties doivent être reliés aux entrées
correspondantes de votre tâble de mixage.
7) SORTIE DIGITAL OUT
Le signal de musique est sortie en output en forme digitale. Pour connecter avec un amplificateur digitale
par example.
8) CONNECTEURS DE COMMANDES
Ces prises sont destinées a la liaison avec le bloc de commande dit.

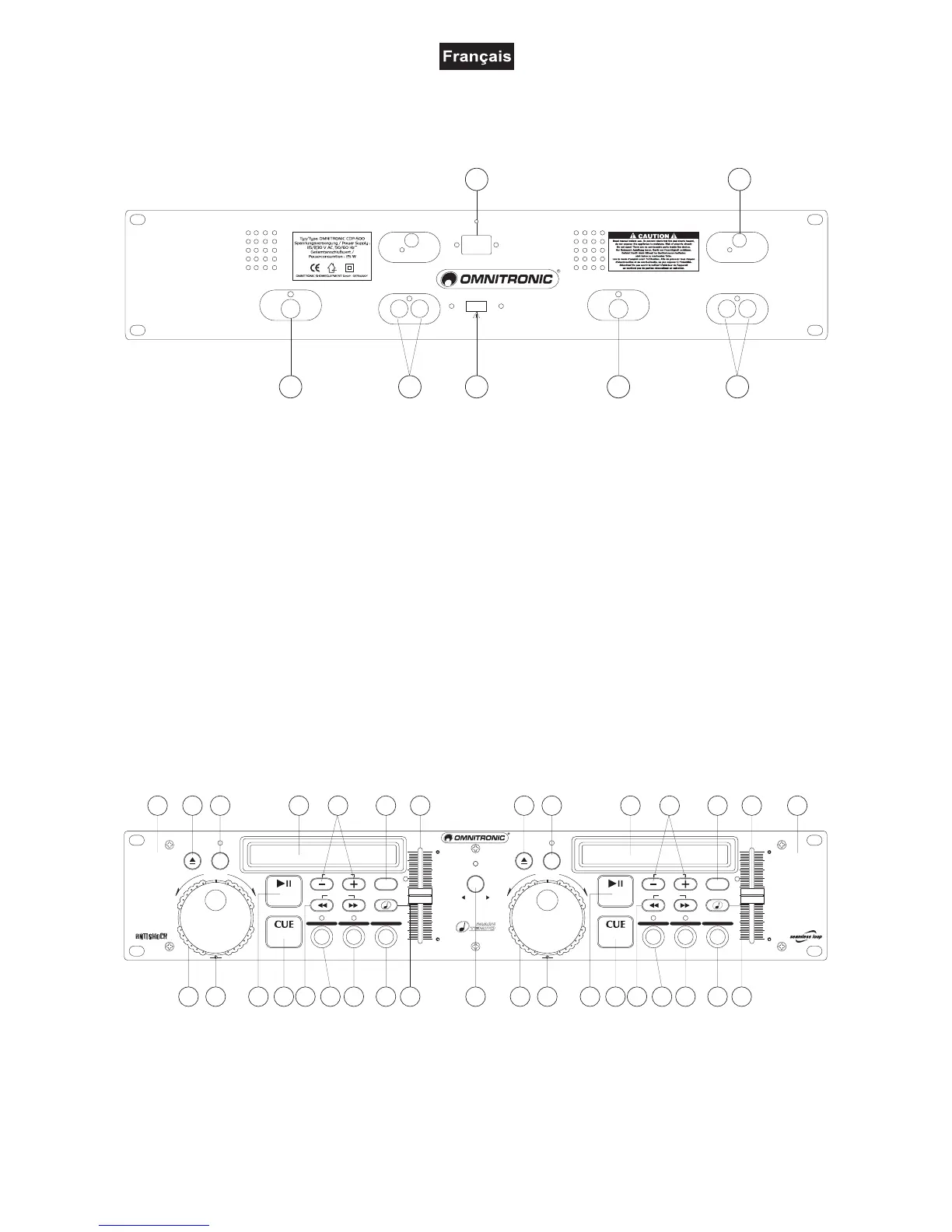

4.3 Bloc de commande
Pour faire ce mode d'emploi le plus facile, la description est limitée à un lecteur seulement.
Face avant:
1 23 4
5 6 789
11 12 13
141516 17
10 3 4
5 6 789
11 12 13
141516
10
18 18
_ _ _ _
– –
SEAMLESS LOOP SEAMLESS LOOP
LOOP IN/FLY CUE LOOP IN/FLY CUE
PGM PGM SGL SGLTIME TIME
LOOP OUT/EXIT LOOP OUT/EXITRELOOP RELOOP
LOOP
ON
LOOP
ON
OPEN/CLOSE OPEN/CLOSE
1 2
PITCH PITCH
8% 12% 16% 8% 12% 16%
8% 12% 16% 8% 12% 16%
RELAY
TRACK TRACKMAIN TEMPO MAIN TEMPO
PITCH BEND PITCH BEND
REV- REV-
FWD+ FWD+
SHUTTLE/SCAN SHUTTLE/SCANJOG/SEARCH JOG/SEARCH
0% 0%
PITCH PITCH
TRACK M S F TRACK M S F
CDP-500
DUALCD-PL AYER
1) SECTION DE CONTROLE 1 (UNIT 1)
Toute la partie gauche du contrôleur, permet de commander les fonctions du lecteur CD se trouvant sur la
partie gauche (1) du bloc des lecteurs.
2) SECTION DE CONTROLE 2 (UNIT 2)
Toute la partie droite du contrôleur, permet de commander les fonctions du lecteur CD se trouvant sur la
partie droite (2) du bloc des lecteurs.
