3. OPEN/CLOSE-TASTEN
Über die Open/Close-Tasten können Sie den CD-Trägereinschub öffnen und schließen. Bitte beachten Sie
die Hinweise unter 6.2 CD-Schubfach.
Rückseite:
4
56
7
8 8 6
AUDIO OUT AUDIO OUT
R R
L L
115 V
230 V
VOLTAGE SELECTOR
DIGITAL OUT
CONNECT TO
REMOTE CONTROL 2
CONNECT TO
REMOTE CONTROL 1
2 1
DIGITAL OUT
AC INPUT
115/230 V, 50/60 Hz
4. NETZANSCHLUSS
5. SPANNUNGSWAHLSCHALTER
Achten Sie darauf, dass die richtige Spannung eingestellt ist.
6. AUDIO OUT-BUCHSEN
An diese Buchsen wird das Musiksignal in analoger Form ausgegeben. Zum Anschluss an Ihr Mischpult.
7. DIGITAL OUT-BUCHSE
An diese Buchse wird das Musiksignal in digitaler Form ausgegeben. Z. B. zum Anschluss an eine digitale
Endstufe.
8. FERNBEDIENUNGSANSCHLÜSSE
Zum Anschluss an die Steuereinheit.
4.3 Steuereinheit
Um diese Bedienunganleitung möglichst übersichtlich gestalten zu können, beschränkt sich die
Beschreibung der Steuereinheit nur auf einen CD-Player.

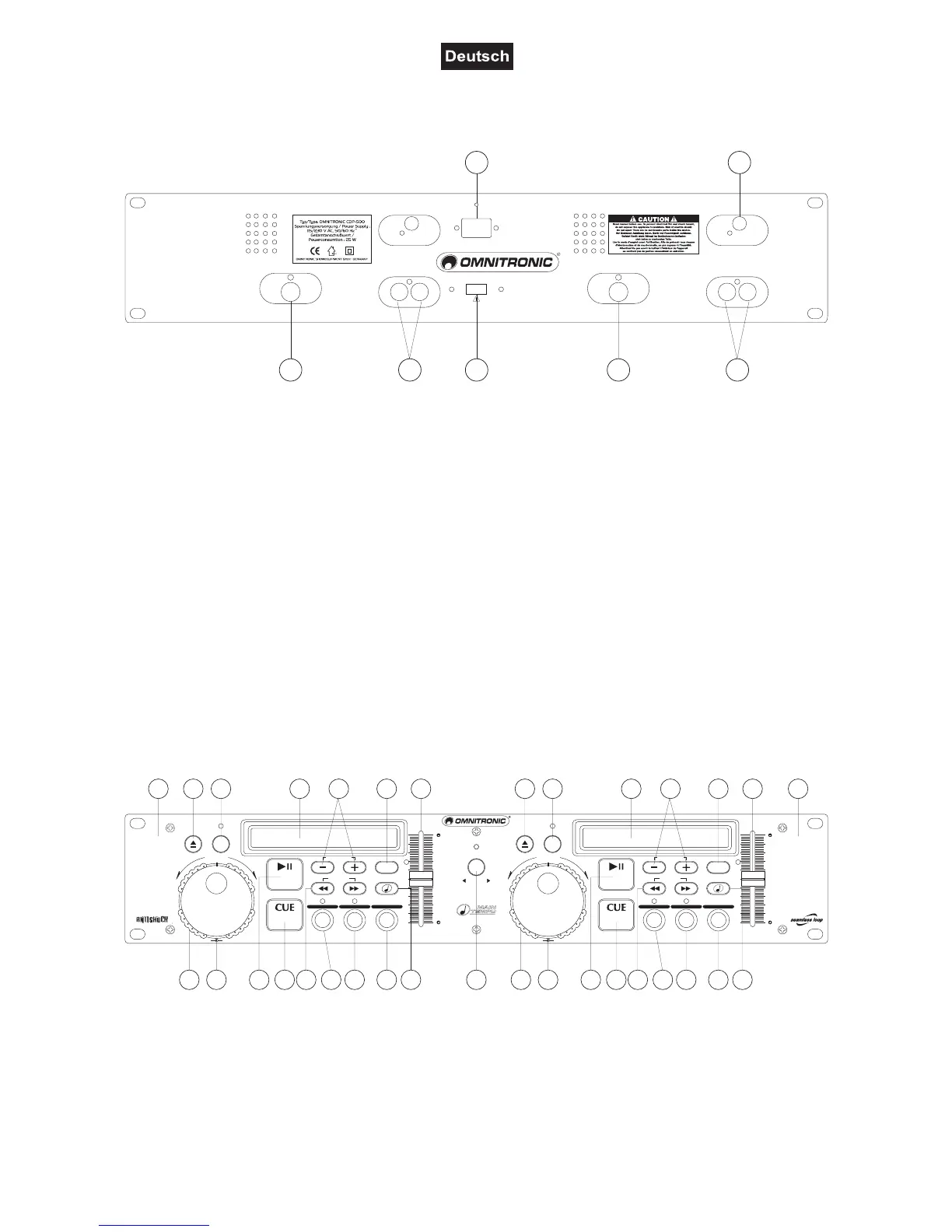

Vorderseite:
1 23 4
5 6 789
11 12 13
141516 17
10 3 4
5 6 789
11 12 13
141516
10
18 18
_ _ _ _
– –
SEAMLESS LOOP SEAMLESS LOOP
LOOP IN/FLY CUE LOOP IN/FLY CUE
PGM PGM SGL SGLTIME TIME
LOOP OUT/EXIT LOOP OUT/EXITRELOOP RELOOP
LOOP
ON
LOOP
ON
OPEN/CLOSE OPEN/CLOSE
1 2
PITCH PITCH
8% 12% 16% 8% 12% 16%
8% 12% 16% 8% 12% 16%
RELAY
TRACK TRACKMAIN TEMPO MAIN TEMPO
PITCH BEND PITCH BEND
REV- REV-
FWD+ FWD+
SHUTTLE/SCAN SHUTTLE/SCANJOG/SEARCH JOG/SEARCH
0% 0%
PITCH PITCH
TRACK M S F TRACK M S F
CDP-500
DUALCD-PL AYER
1. STEUERUNG CD-PLAYER 1
Die linke Seite der Steuereinheit dient zur Steuerung des linken CD-Players (1).
2. STEUERUNG CD-PLAYER 2
Die rechte Seite der Steuereinheit dient zur Steuerung des rechten CD-Players (2).
