00053693.DOC, Version 1.0
7/28

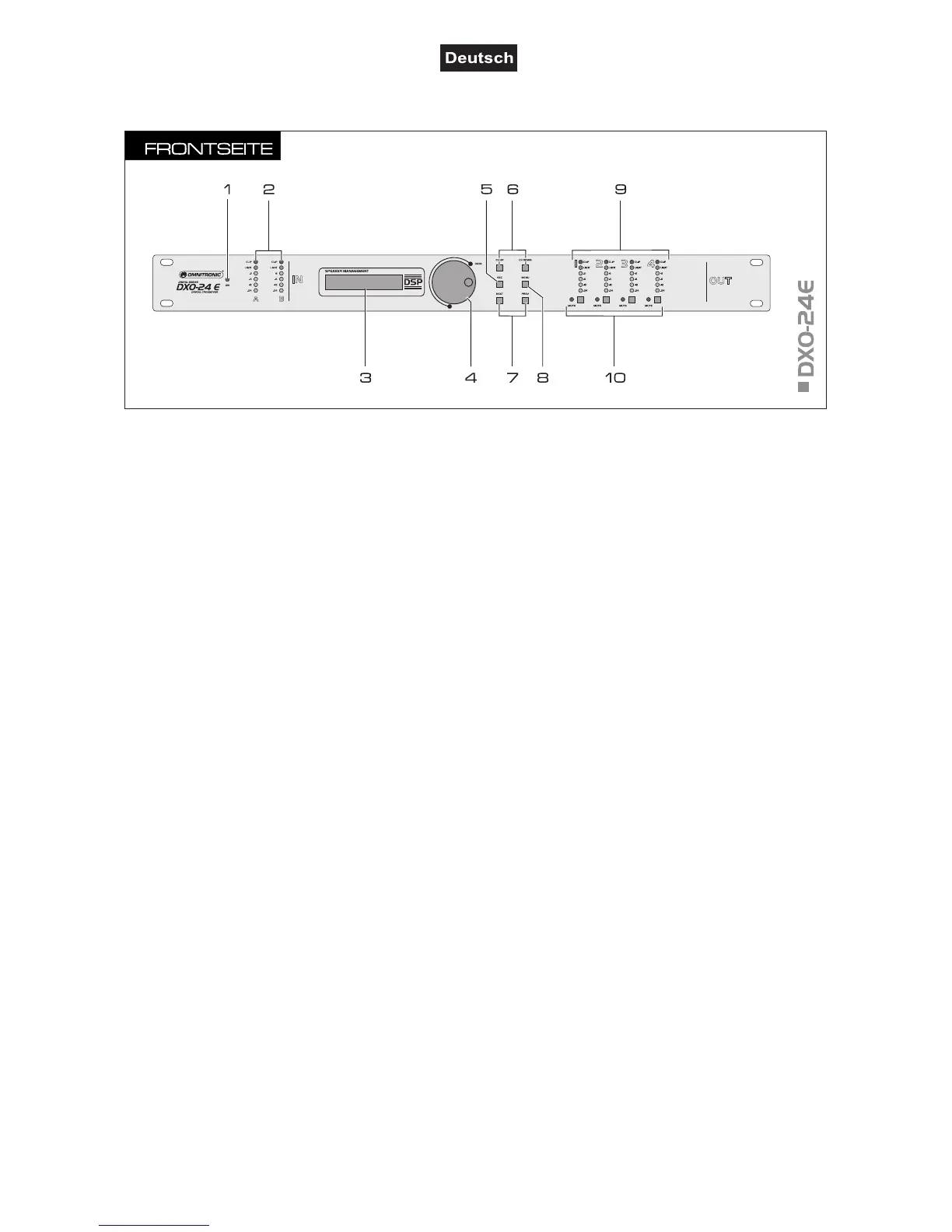

4. BEDIENELEMENTE UND ANSCHLÜSSE
1
Betriebsanzeige POWER
Leuchtet, wenn das Gerät ans Netz angeschlossen ist.
2 LED-Pegelanzeige Kanal A und B
6-stellige Pegelanzeige für die Eingänge Kanal A und B.
Bei Erreichen der Aussteuerungsgrenze leuchtet die
orange LED LIMIT. Bei Übersteuerung leuchtet die rote
LED CLIP.
3 LCD-Anzeige
Zeigt den Namen des Presets und die Betriebsart sowie
alle Menüpunkte und Einstellungsmöglichkeiten an.
4 Dreh-/Druckrad DATA
Zum Einstellen der Parameter für den angewählten
Menüpunkt.
5 Taste ESC
Zum Abbrechen des Einstellvorgangs und Verlassen des
Einstellungs- und Parametermenüs.
6
Tasten CH UP und CH DOWN
Wählen die einzustellenden Eingänge Kanal A und B und
Ausgänge 1 bis 4.
7 Tasten NEXT und PREV
Zum Anwählen von Menüpunkten im Parametermenü.
8 Taste MENU
Zum Aufrufen des Einstellungsmenüs und von Menü-
punkten.
9 LED-Pegelanzeige Ausgänge 1 bis 4
6-stellige Pegelanzeige für die Ausgänge 1 bis 4. Wird
ein Ausgang vom Limiter begrenzt, leuchtet die orange
LED LIMIT. Bei Übersteuerung leuchtet die rote LED
CLIP.
10 Umschalter MUTE mit LED
Zum Stummschalten der Ausgänge 1 bis 4. Bei
gedrückter Taste wird die Stummschaltung aktiviert und
die zugehörige rote LED leuchtet.
