00053693.DOC, Version 1.0
9/28
5. INBETRIEBNAHME
5.1 Einbau in ein Rack
Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in
ein 19"-Rack (483 mm) wird 1 HE benötigt. Achten Sie bei der Standortwahl des Geräts darauf, dass die
warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist.
Dauerhafte Überhitzung kann zu Schäden am Gerät führen. Sie können das Gerät mit vier Schrauben M6 im
Rack befestigen.
5.2 Audiogeräte anschließen
Trennen Sie den DXO-24E vom Netz und schalten Sie die anzuschließenden Geräte vor dem Anschluss
bzw. vor dem Verändern von Anschlüssen aus.
1. Die XLR-Eingänge und -Ausgänge können sowohl symmetrisch als auch unsymmetrisch angeschlossen
werden (s. 8.1 Belegung XLR-Verbindung). Symmetrische Kabel liefern +6 dB mehr Ausgangspegel
und gewährleisten einen besseren Schutz vor Störungen bei langen Kabelwegen. Schließen Sie die
Signalquelle (z. B. Vorverstärker, Mischpult) an die Eingangsbuchsen INPUT A und B an.
2. Verbinden Sie die Endverstärker mit den Ausgängen OUTPUT 1 bis 4.
3. Verbinden Sie die Anschlussleitung des beiliegenden Netzteils mit der Netzanschlussbuchse Power und
stecken Sie das Netzteil in ein Steckdose ein. Das Gerät ist damit eingeschaltet und befindet sich in
Dauerbereitschaft. Die Betriebsanzeige leuchtet. Das Gerät lässt sich nur durch Trennen des
Netzsteckers ausschalten.
Das Netzkabel kann durch die Zugentlastung sicher am Gerät befestigt werden. Verwenden Sie immer
nur dieses passende Netzteil. Trennen Sie immer die Verbindung zum Netz, wenn Sie die Leitungen
umstecken, das Gerät an einen anderen Platz stellen wollen oder bei längeren Betriebspausen.
5.3 Einrichten der Datenverbindung

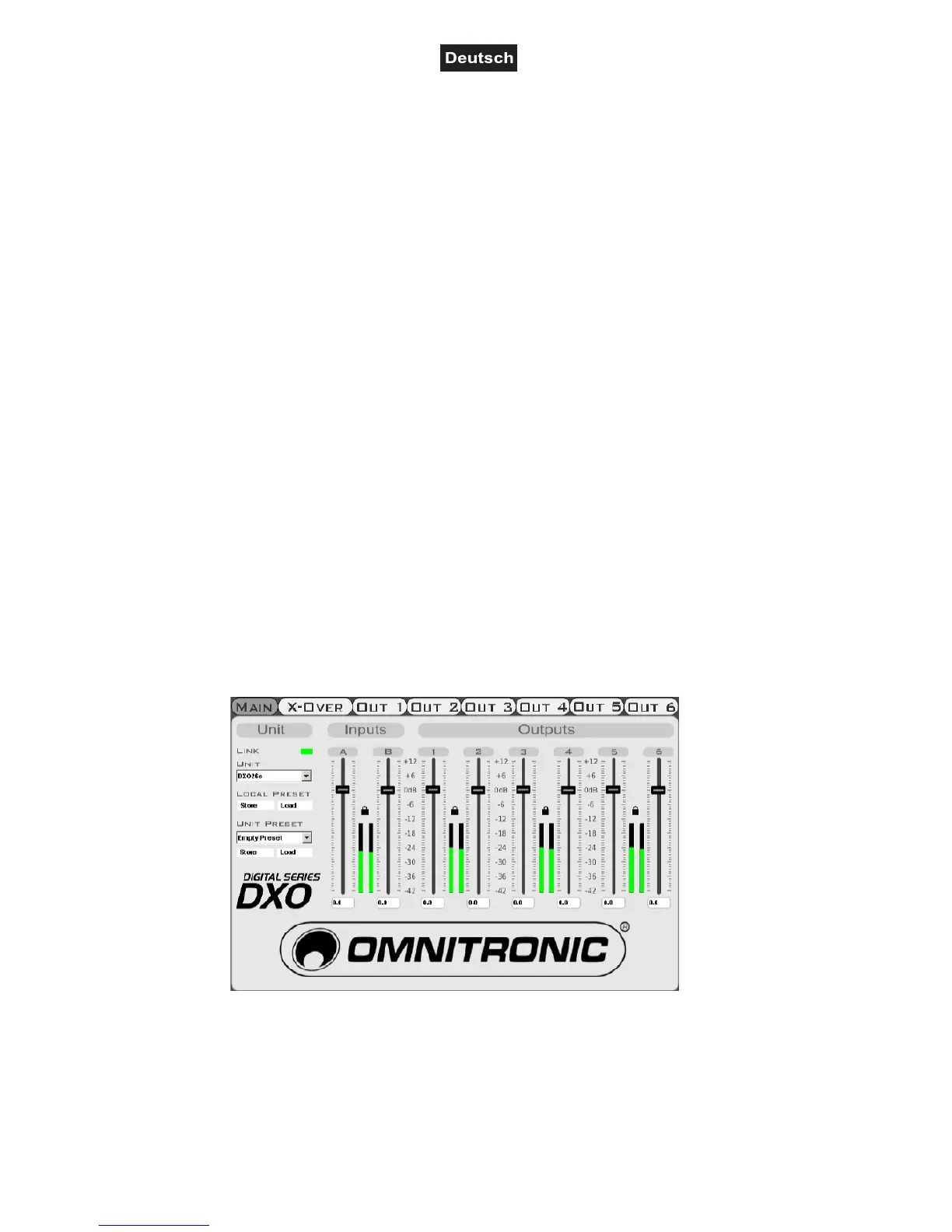

1. Zur komfortablen Steuerung der Frequenzweiche mit einem Computer befindet sich eine spezielle PC-
Software auf CD-ROM im Lieferumfang. Installieren Sie die Software auf Ihrem Computer und verbinden
Sie den USB-Anschluss über das mitgelieferte USB-Verbindungskabel mit Ihrem Computer. Die
Frequenzweiche ist für die PC-Plattform ausgelegt. Ein passender Treiber für die korrekte Anbindung
über die USB-Schnittstelle wird bei der Softwareinstallation automatisch mitinstalliert. Sobald das Gerät
mit einem Computer verbunden ist, wird die USB-Schnittstelle erkannt und kann verwendet werden.
2. Starten Sie nach dem Anschließen die PC-Software. Wurde das Programm bereits vor dem Anschließen
gestartet, muss es beendet und erneut gestartet werden, sonst wird die Frequenzweiche nicht erkannt.
5.4 Externes Steuergerät anschließen
Bei Bedarf kann zur Steuerung der Frequenzweiche auch ein externe Steuereinheit angeschlossen werden.
Verbinden Sie dazu die Klemmanschlüsse mit dem Ausgang der Steuereinheit.
