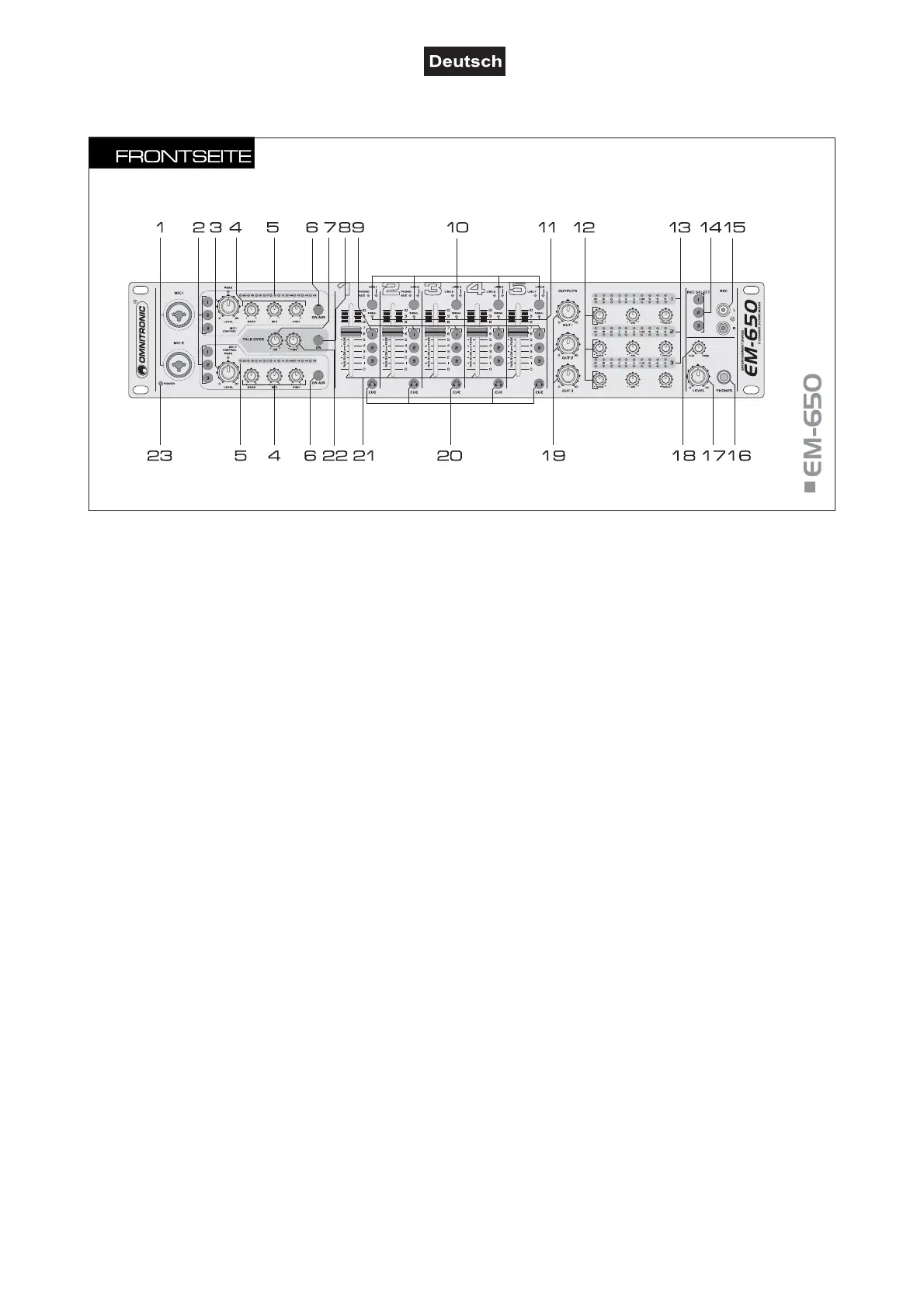

4.2 Bedienelemente und Anschlüsse
1 Mikrofoneingänge MIC 1 und MIC 2
Eingangsbuchsen (sym.) für den Anschluss von
Mikrofonen über XLR- oder 6,3 mm Klinkenstecker.
2 Zuordungstasten 1-3
Zuordnungstasten 1-3 (mit LED), um die Mikrofonkanäle
MIC 1 und MIC 2 einzeln den drei Masterkanälen
zuzuordnen:
Taste 1 gedrückt: Mikrofonkanal auf ZONE 1 geschaltet,
Taste 2 gedrückt: Mikrofonkanal auf ZONE 2 geschaltet,
Taste 3 gedrückt: Mikrofonkanal auf ZONE 3 geschaltet.
3 Lautstärkeregler mit PEAK-LED
Lautstärkeregler für die Mikrofonkanäle MIC 1 und MIC 2.
Leuchtet die LED ständig, ist der jeweilige Kanal
übersteuert.
4 Klangregler
3-fach Klangregelung für die Mikrofonkanäle MIC 1 und
MIC 2: BASS = Bässe, MID = Mitten, HIGH = Höhen.
5 LED-Pegelanzeigen
10-fache LED-Anzeigen für die Mikrofonkanäle MIC 1
und MIC 2 im Bereich -20 dB bis +9 dB.
6 Mikrofonkanal Ein/Aus
Ein-/Ausschalter (mit LED) für die Mikrofonkanäle. Bei
gedrückter Taste (LED leuchtet) ist das jeweilige Mikrofon
eingeschaltet.
7 Pegelregler für die Talkoverfunktion
Regelt den Pegel der Absenkung bei Mikrofon-
durchsagen.
8 Talkover Ein/Aus
Ein-/Ausschalter (mit LED) für die Talkoverfunktion. Bei
gedrückter Taste (LED leuchtet) werden bei eine
Mikrofondurchsage die Pegel der Kanäle 1-5 automatisch
in Abhängigkeit des Pegelreglers abgesenkt.
9 Zuordungstasten 1-3
Zuordnungstasten 1-3 (mit LED), um die Eingangskanäle
1-5 einzeln den drei Masterkanälen zuzuordnen:
Taste 1 gedrückt: Eingangskanal auf ZONE 1 geschaltet,
Taste 2 gedrückt: Eingangskanal auf ZONE 2 geschaltet,
Taste 3 gedrückt: Eingangskanal auf ZONE 3 geschaltet.
10 Eingangsumschalter
Zur Auswahl der Eingangsquelle für die Kanäle 1-5. Die
LEDs zeigen Ihnen, welcher Eingang aktiviert ist.
11 Signalanzeige für die Kanäle 1-5
12 Klangregler
3-fach Klangregelung für die Masterkanäle: BASS =
Bässe, MID = Mitten, HIGH = Höhen.
13 LED-Pegelanzeigen
10-fache LED-Anzeige des Stereo-Mastersignals im
Bereich -20 dB bis +9 dB.
14 Zuordungstasten 1-3
Zuordnungstasten 1-3 (mit LED), um die Masterkanäle 1-
3 einzeln dem REC(ORD)-Ausgang zuzuordnen:
Taste 1 gedrückt: ZONE 1 auf REC(ORD) geschaltet,
Taste 2 gedrückt: ZONE 2 auf REC(ORD) geschaltet,
Taste 3 gedrückt: ZONE 3 auf REC(ORD) geschaltet.
15 REC(ORD)-Ausgang
Stereo-Ausgang (Cinch) zum Anschluss Ihres Aufnahme-
geräts. Der Aufnahmepegel wird von den Ausgangs-
reglern OUT 1-3 nicht beeinflusst.
16 Kopfhöreranschluss
6,3 mm Klinkenbuchse (sym.) zum Anschluss eines
Stereo-Kopfhörers (Impedanz min. 8 Ω).
17 Lautstärkeregler für den Kopfhörerausgang
18 Regler CUE/PGM
Überblendet das Abhörsignal für den Kopfhörerausgang.
Linke Position CUE: Der Pre-Fader-Pegel des
Eingangskanals, dessen Taste CUE gedrückt ist, wird
abgehört. Rechte Position PGM: Das laufende
Musikprogramm wird vor den Ausgangsreglern OUT 1-3
