21 Kanalfader
Lautstärkeregler für Kanal 1-5.
22 Zeitregler für die Talkoverfunktion
Regelt die Reaktionszeit der Absenkung bei
Mikrofondurchsagen.
23 Betriebsanzeige
Zeigt den eingeschalteten Zustand des EM-650 an.
abgehört. In der Mittelstellung wird ein Mischsignal aus
Pre-Fader-Pegel und laufendem Musikprogramm gehört.
19 Lautstärkeregler für die Masterkanäle
20 Tasten CUE
Taste zum Vorhören des jeweiligen Kanals vor den
Masterreglern über einen angeschlossenen Kopfhörer.
Die Taste leuchtet, so dass Sie sofort sehen welche
r
Kanal vorgehört wird.

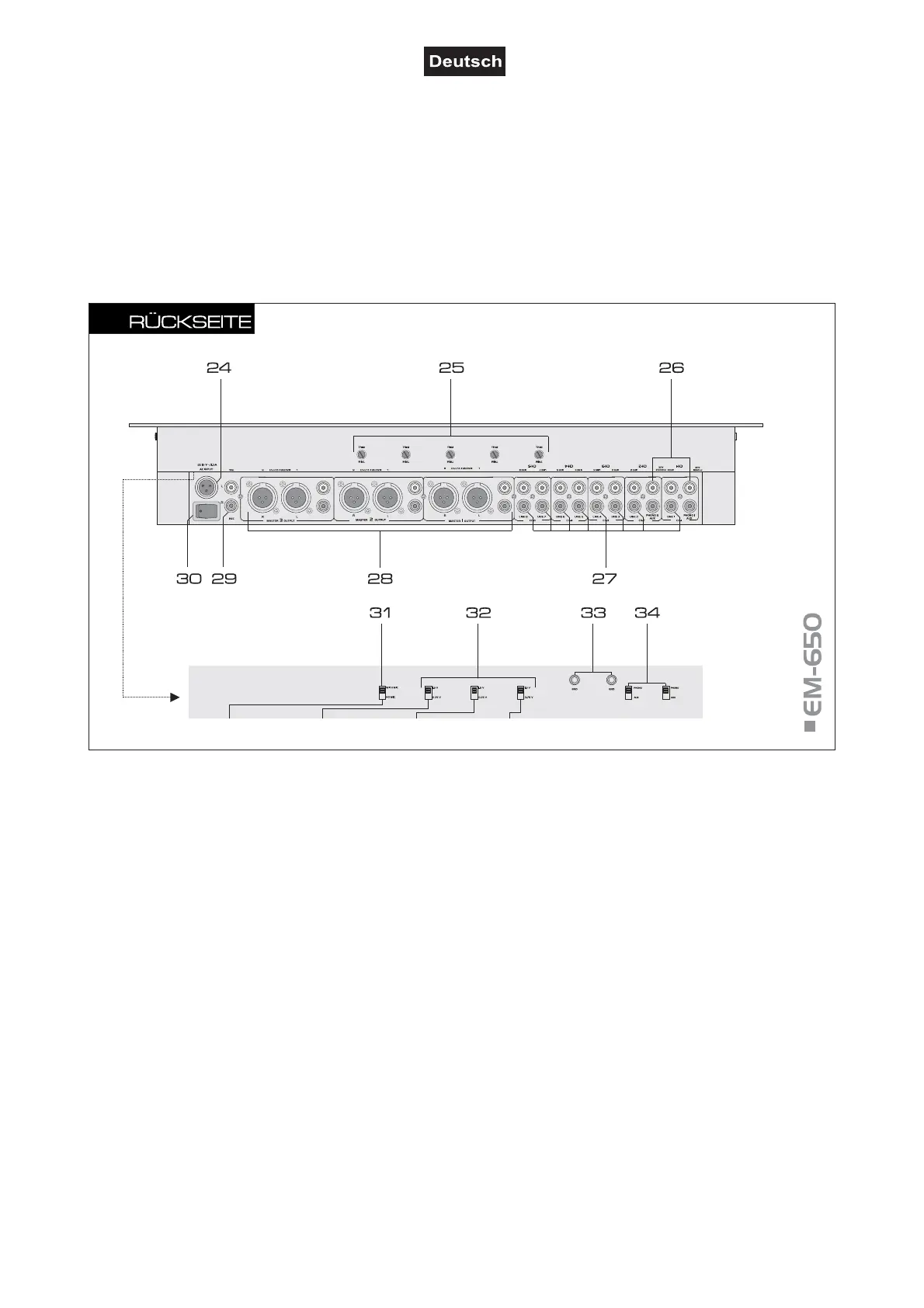

29 REC(ORD)-Ausgang
Stereo-Ausgang (Cinch) zum Anschluss Ihres Auf-
nahmegeräts. Der Aufnahmepegel wird von den
A
usgangsreglern OUT 1-3 nicht beeinflusst.
30 Netzschalter
Drücken Sie den Netzschalter, um das Gerät ein- und
auszuschalten. Die frontseitige Betriebsanzeige POWER
zeigt den eingeschalteten Zustand des EM-650 an.
31 Umschalter RECORD
Schaltet die Mikrofonkanäle am Ausgang REC(CORD) zu
und ab. Obere Position WITH MIC: Aufnahme mit
Mikrofonsignalen. Untere Position NO MIC: Aufnahme
ohne Mikrofonsignale.
32 Pegelumschalter
Schaltet den Pegel an den Masterausgängen zwischen
0,75 V und 1,5 V um.
33 GND (Erdungsklemmen)
Erdungsklemmen für an den Kanälen 1 und 2 ange-
schlossene Plattenspieler.
34 Eingangsumschalter
Schaltet die Phono-Eingänge auf Line-Eingang.
24 Netzanschluss
Schließen Sie hier die Anschlussleitung des beiliegenden
Netzteils an.
25 Vorverstärkungsregler
Trimmregler zum Einstellen der Vorverstärkung für die
Kanäle 1-5 (von rechts nach links).
26 PHONO-Eingangsbuchsen
Stereo-Eingänge (Cinch) für Kanal 1 und Kanal 2 zum
A
nschluss von Plattenspielern mit Magnettonabnehmer-
system.
27 LINE-Eingangsbuchsen
Stereo-Eingänge (Cinch) für die Kanäle 1-5 zum
A
nschluss von Geräten mit Line-Pegel (z.B. CD/MP3-
Player).
28 Masterausgänge
Stereo-Masterausgänge (wahlweise 3-pol XLR, sym.
oder Cinch) zum Anschluss an Verstärker bzw. andere
r
Geräte mit Line-Pegel-Eingängen (z.B. zweites Mischpult,
A
ktivboxen):
A
usgänge MASTER 1 für Masterkanal ZONE 1,
A
usgänge MASTER 2 für Masterkanal ZONE 2,
A
usgänge MASTER 3 für Masterkanal ZONE 3.
