00008423.DOC VERSION 3.3
9/49
(8) PROTECT-LED
Diese LED leuchtet nach dem Einschalten, so lange die Boxen noch nicht mit der Endstufe verbunden
sind.
Wenn diese LED während des Betriebes aufleuchtet, ist eine der Schutzschaltungen aktiv. Bitte in
diesem Fall die Endstufe außer Betrieb nehmen und überprüfen.

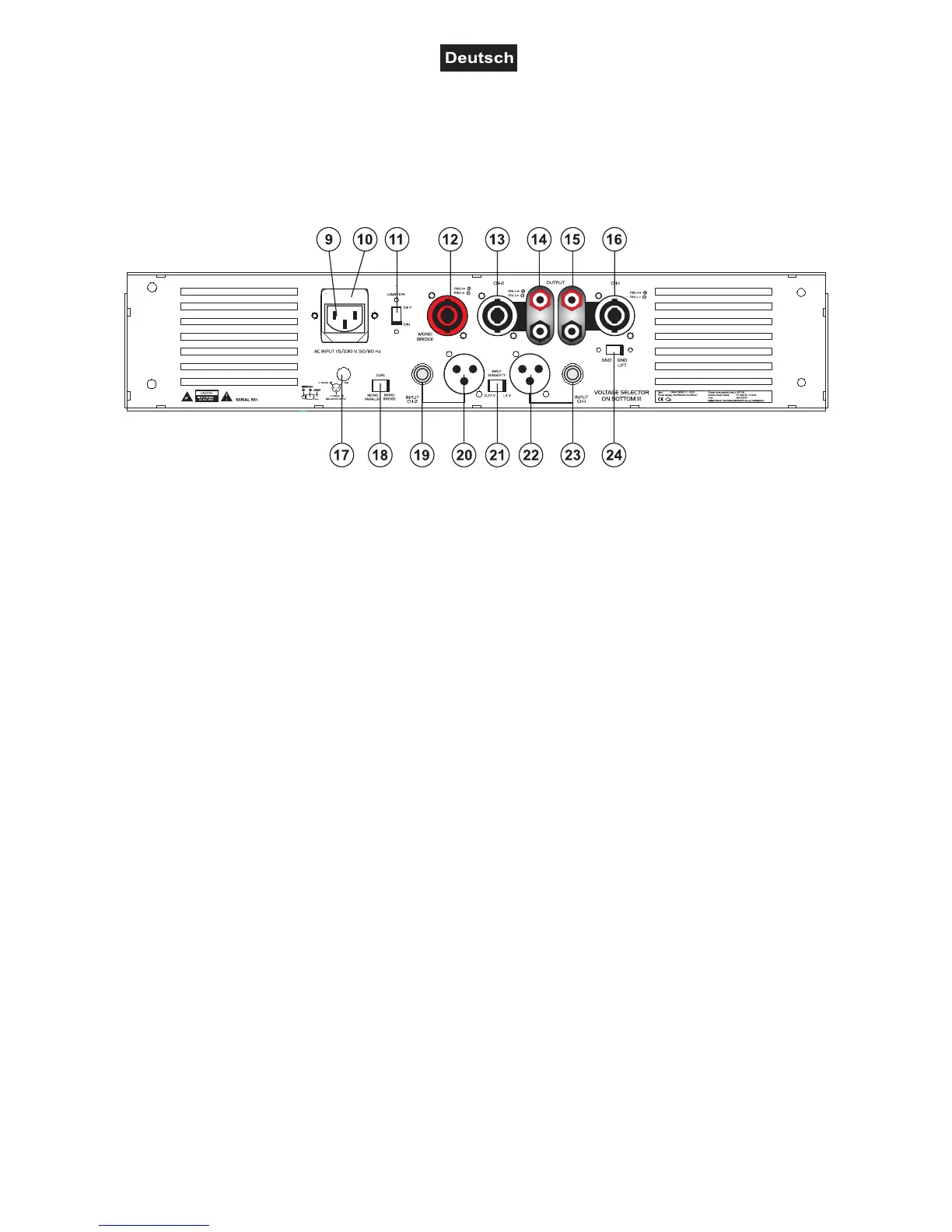

Rückseite
(9) NETZANSCHLUSS
Stecken Sie hier die Netzleitung ein.
(10) SICHERUNGSHALTER
Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät und nur durch eine gleichwertige Sicherung.
(11) LIMITER
(12) MONO BRIDGE-AUSGANGSBUCHSE
Zum Boxenanschluss im Brückenbetrieb.
(13) CH-2-SPEAKER-AUSGANGSBUCHSE
Zum Boxenanschluss für Kanal 2.
(14) CH-2-BANANE-/SCHRAUBKOMBINATION
Zum Boxenanschluss für Kanal 2.
(15) CH-1-BANANE-/SCHRAUBKOMBINATION
Zum Boxenanschluss für Kanal 1.
(16) CH-1-SPEAKER-AUSGANGSBUCHSE
Zum Boxenanschluss für Kanal 1.
(17) VR FOR LIGHT-REGLER
Zur Einstellung der LED-Intensität.
(18) PARALLEL/DUAL/BRIDGE-BETRIEBSWAHLSCHALTER
Zur Auswahl des gewünschten Betriebsmodus.
(19) CH-2-KLINKENEINGANGSBUCHSE
Schließen Sie hier das Eingangssignal über einen symmetrischen 6,3 mm Stereo-Klinkenstecker an.
(20) CH-2-XLR-EINGANGSBUCHSE
Schließen Sie hier das Eingangssignal über einen symmetrischen XLR-Stecker an.
(21) INPUT SENSITIVITY-WAHLSCHALTER
Zur Auswahl der gewünschten Eingangsempfindlichkeit. Bitte beachten Sie die Hinweise unter
Schalterstellungen.
(22) CH-1-XLR-EINGANGSBUCHSE
Schließen Sie hier das Eingangssignal über einen symmetrischen XLR-Stecker an.
(23) CH-1-KLINKENEINGANGSBUCHSE
Schließen Sie hier das Eingangssignal über einen symmetrischen 6,3 mm Stereo-Klinkenstecker an.
(24) GROUND LIFT-SCHALTER
