Erdungsklemmen
Erdungsklemmen für an den Kanälen 1 und 2 ange-
schlossene Plattenspieler.

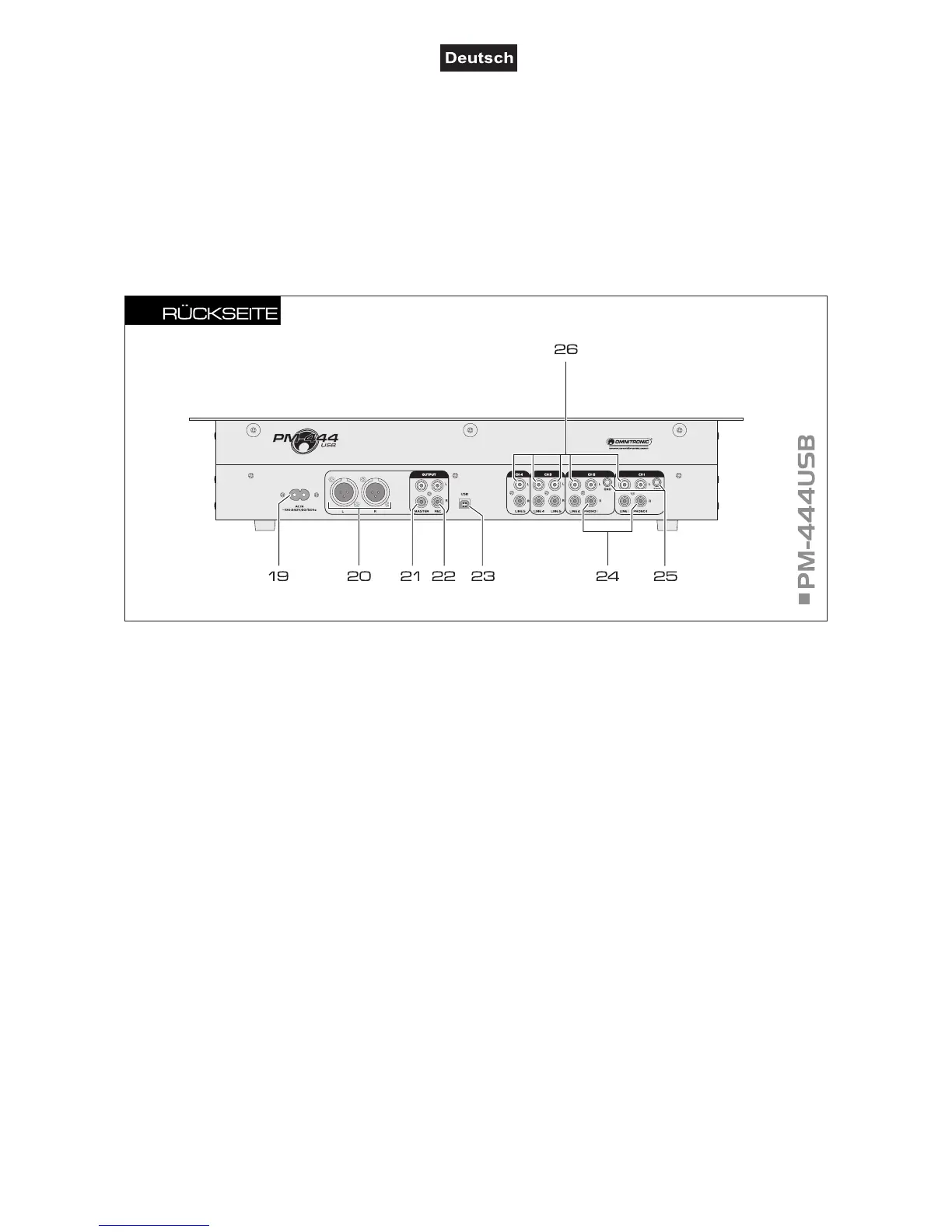

25 Eingangsbuchsen PHONO
Stereo-Eingänge (Cinch) für Kanal 1 und Kanal 2
zum Anschluss von Plattenspielern mit Magnet-
tonabnehmersystem.
26 Eingangsbuchsen LINE
Stereo-Eingänge (Cinch) für die Kanäle 1-4 zum
Anschluss von Geräten mit Line-Pegel (z. B. CD-
Player).
Netzsanschluss
Stecken Sie hier die beiliegende Netzleitung ein.
20 Masterausgang, sym.
Stereo-Masterausgang (XLR, sym.) zum
Anschluss an einen Verstärker.
21 Masterausgang, unsym.
Stereo-Masterausgang (Cinch, unsym.) zum
Anschluss an einen Verstärker.
22 Aufnahmeausgang REC
Stereo-Ausgang (Cinch) zum Anschluss eines
analogen Aufnahmegeräts. Der Aufnahmepegel
wird vom Masterregler nicht beeinflusst.
23 USB-Anschluss
USB-Anschluss (Full-Duplex, Typ B), zum
Anschluss an einen Computer.
• Kann gleichzeitig als Eingang für digitale
Audiosignale zur Wiedergabe auf Kanal 4 und
als Ausgang des digitalen Mastersignals genutzt
werden.
• Der digitale Masterpegel wird vom Masterregler
nicht beeinflusst.
• Das digitale Mastersignal steht fortwährend zur
Verfügung, d. h. es wird nicht von den Stellung
des Eingangsumschalters von Kanal 4
Tasten CUE
Tasten zum Abhören der Eingangskanäle 1-4
vor dem jeweiligen Kanalfader über einen
Kopfhörer an den Buchsen PHONES. Bei
gedrückter Taste leuchten die roten LEDs, so
dass Sie sofort sehen welcher Kanal vorgehört
wird.
Betriebsanzeige
D
ie Betriebsanzeige zeigt den eingeschalteten
Zustand des Mixers an.
1
6 Gain-Regler
Regeln die Eingangsverstärkung für die Kanäle 1-4.
17 Eingangsumschalter
Zur Auswahl der Eingangsquelle für die Kanäle 1-4.
