00070193.DOC, Version 1.0
7/20

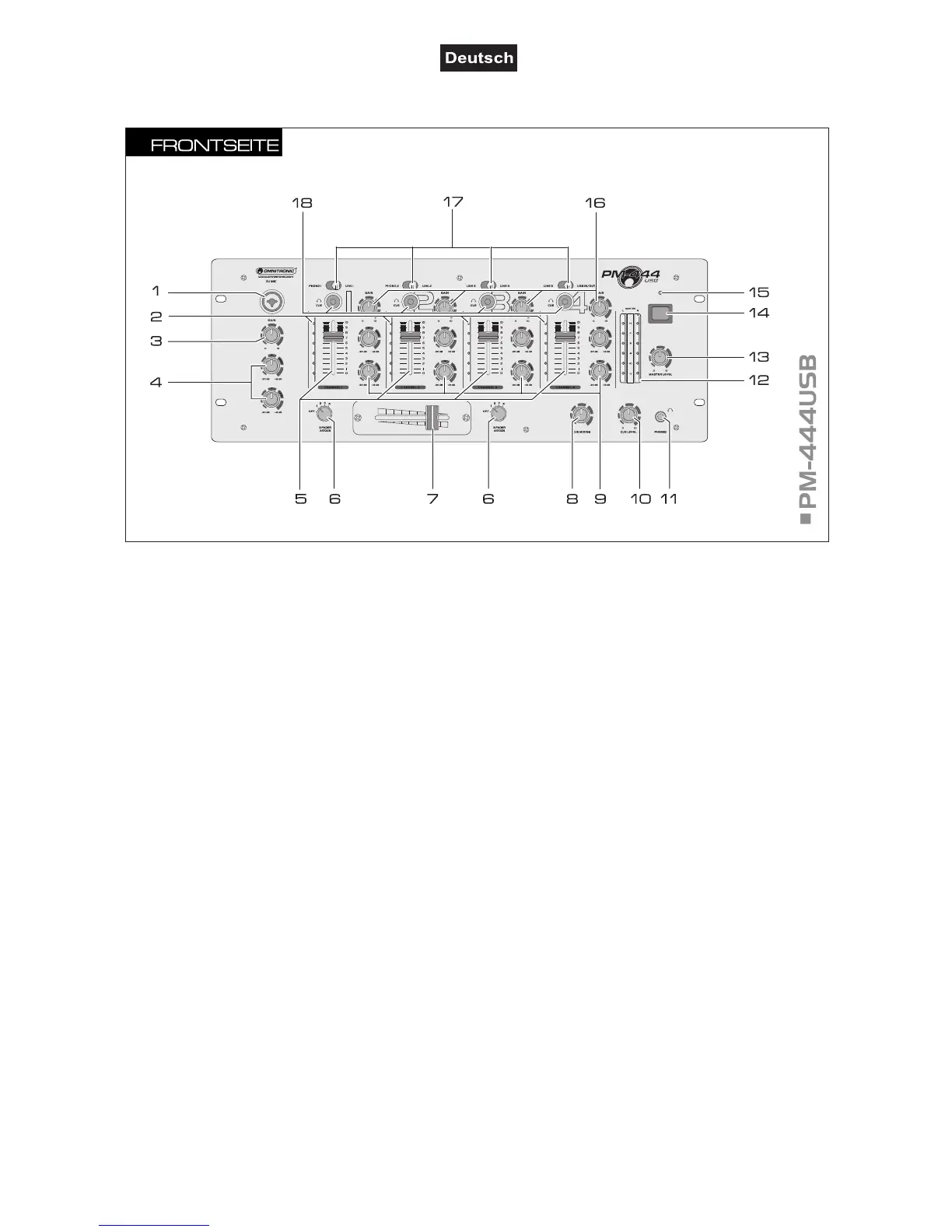

4.2 Bedienelemente und Anschlüsse
Mikrofoneingang DJ MIC
Eingangsbuchse für den Anschluss eines DJ-
Mikrofons über einen XLR- oder 6,3-mm-
Klinkenstecker.
2 LED-Pegelanzeige
LED-Anzeige für die Kanäle 1-4; der Pegel wird
vor dem entsprechenden Kanalfader angezeigt
(prefader).
3 Lautstärkeregler GAIN
Lautstärkeregler für das DJ-Mikrofon.
4 Klangregler HIGH, LOW
2-fache Klangregelung für das DJ-Mikrofon:
HIGH = Höhen, LOW = Bässe.
5 Kanalfader
Lautstärkeregler für Kanal 1-4.
6 Zuordungsschalter X-FADER ASSIGN
Zur Auswahl des Kanals für die Überblend-
funktion mit dem Crossfader. Wird die
Überblenfunktion nicht benötigt, stellen Sie
beide Schalter auf "OFF".
7 Crossfader
Überblendet zwischen zwei der Kanäle 1-4,
die mit den Zuordnungschaltern angewählt
werden. In der Mittelstellung werden beide
Kanäle mit gleicher Lautstärke gehört.
Regler CUE MIXING
Wählt und überblendet das Abhörsignal für den
Kopfhörerausgang.
• Linke Position: Der Pre-Fader-Pegel des
Eingangskanals, dessen Taste CUE gedrückt
ist, wird abgehört.
• Rechte Position: Das laufende Musikprogramm
wird vor dem Masterregler abgehört.
9 Klangregler HIGH, LOW
2-fache Klangregelung für die Kanäle 1-4: HIGH
= Höhen, LOW = Bässe.
10 Lautstärkeregler CUE LEVEL
Lautstärkeregler für den Kopfhörerausgang.
11 Kopfhöreranschluss
6,3-mm-Klinkenbuchse zum Anschluss eines
Stereo-Kopfhörers (Impedanz T16 ).
12 LED-Pegelanzeige
6-fache LED-Anzeige des Mastersignals im
Bereich -13 dB bis +3 dB.
13 Masterregler
Lautstärkeregler für das Summensignal an den
Masterausgängen.
14 Netzschalter
Drücken Sie den Netzschalter, um das Gerät
ein- und auszuschalten.
