USE AND MAINTENANCE INSTRUCTIONS
MANUALE DI USO E MANUTENZIONE
27

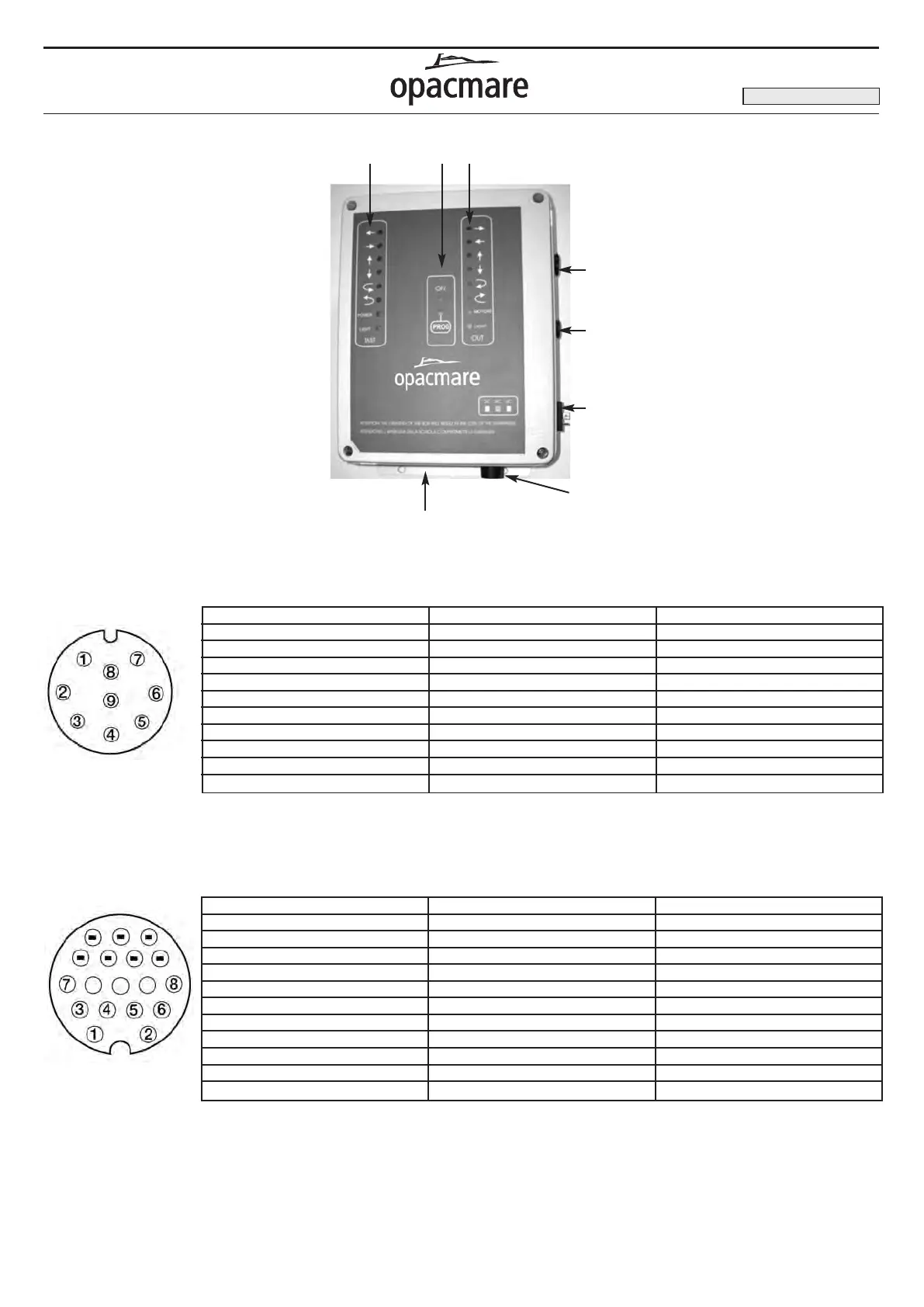

Connection and use
General description
Central design
1 Window entrance command keyboard.
2 Window status programming central.
3 Window solenoid valve output, engine
voltage, light voltage.
4 Fastening wings.
5 Connector connection keyboard.
6 Connector connection solenoid valve.
7 Power Connector.
8 Fuse.
Descrizione generale collegamento
ed utilizzo
Disegno centrale
1 Finestra ingressi comandi tastiera.
2 Finestra stato programmazione centrale
e alimentazione elettronica.
3 Finestra uscite elettrovalvole, tensione
motore, tensione luci.
4 Alette di fissaggio.
5 Connettore collegamento tastiera.
6 Connettore collegamento elettrovalvole.
7 Connettore collegamento alimentazione.
8 Fusibile alimentazione.
Connections keyboard: description
SIDE WELDINGS
COLOR CABLE - COLORE CAVO
BROWN - MARRONE
RED - ROSSO
ORANGE - ARANCIO
YELLOW - GIALLO
GREEN - VERDE
BLUE - BLU
PURPLE - VIOLA
GREY - GRIGIO
NERO - NERO
2 ML
UP -
ALZA
DOWN - ABBASSA
ON / OFF
ON / OFF LIGHTS - LUCI
LED ON
LED LIGHT - LED LUCI
NEGATIVE - NEGATIVO
N° CONNECTOR - N° CONN
1
2
3
4
5
6
7
8
9
Descrizione collegamenti tastiera
CONNETTORE LATO SALDATURE
123
8
7
5
6
4
Connections electrovalve: wiring description.
SIDE WELDINGS
Descrizione collegamenti cablaggio elettrovalvole.
CONNETTORE LATO SALDATURE
COLOR CABLE - COLORE CAVO
WHITE - BIANCO
BROWN - MARRONE
GREEN - VERDE
GREY - GRIGIO
YELLOW - GIALLO
BLUE - BLU
RED - ROSSO
2 ML
UP - ALZA
NEGATIVE - NEGATIVO
DOWN - ABBASSA
NEGATIVE - NEGATIVO
LIGHT - LUCI
NEGATIVE - NEGATIVO
MOTOR - MOTORE
N° CONNECTOR - N° CONN
3
4
8
7
Transom gangway
Passerella esterna
EDITION OF 08/2008
