Utilisation du réglage rapide
Après la connexion à une batterie :
Après l’installation de votre OPTIMA
®
Digital 400, décrite dans les pages 47 à 49, vous pouvez maintenant
effectuer des sélections rapides et faciles. Avec le chargeur branché dans une prise 110 V a.c. protégée
par disjoncteur de fuite de terre et correctement connecté à une batterie, le OPTIMA
®
Digital 400 effectue
automatiquement une auto-vérification rapide de l’écran et de toutes les DEL. Après l’auto-vérification,
une invite s’affichera sur l’écran et les DELs du type de batterie clignoteront pour vous indiquer que le
Digital 400 est prêt à charger ou à maintenir. Les écrans ACL se présenteront comme suit :
Remarque : L’auto-vérification prend moins de 2 minutes. Si après 10 minutes aucune
sélection n’est effectuée, le chargeur OPTIMA
®
Digital 400 passe automatiquement par défaut
en mode sécuritaire de chargement / maintien.
Remarque : Il est recommandé d’effectuer une sélection et de permettre au chargeur de
terminer la séquence sélectionnée avant d'effectuer une nouvelle sélection.
Ci-dessous est représentée une description générale de chaque fonction pouvant être sélectionnée.
1. Bilan de précharge de la batterie
Remarque : Le moteur du véhicule et tous les systèmes de chargement doivent être arrêtés.
Cette fonction rapide et facile vous permet de connaître l’état de charge de la batterie avant de la charger.
Pour vous servir de cette fonction, pour choisir la fonction bilan de précharge de la batterie. L’écran ACL
fournit l’état actuel de la batterie en % de charge et les volts c.c. dans l’afficheur numérique. Ci-dessous
est représentée une séquence typique de l’affichage pendant le déroulement de cette sélection.
Remarque : Si le chargeur identifie une anomalie pendant ce processus ou tout processus
de réglage rapide, l’icône « Check Battery » s’allume sur le chargeur. Lisez le message
d’anomalie et occupez-vous de la batterie ou du chargeur. Reportez-vous aux pages 52 et
53 pour les écrans d’anomalie et les étapes de dépannage.
Invite pour effectuer une sélection de réglage rapide
Vérification d’écran
État de décharge profonde ; à partir
de là il est possible d’effectuer un
changement de sélection de réglage
rapide (Quick Set Change Selection)
correspondant à votre type de batterie.
En cours
État de charge normal
AVERTISSEMENT – LE NON RESPECT DES INSTRUCTIONS PEUT PROVOQUER DES
BLESSURES GRAVES, DES DOMMAGES OU UNE EXPLOSION. TOUJOURS SE PROTÉGER
LES YEUX AVEC DES LUNETTES DE SÉCURITÉ.
Suivez les précautions sécuritaires générales et personnelles de ce manuel ainsi
que celles du fabricant de la batterie.
Suivez toutes les étapes de la préparation au chargement pour charger / entretenir
une batterie dans un véhicule ou hors d’un véhicule.

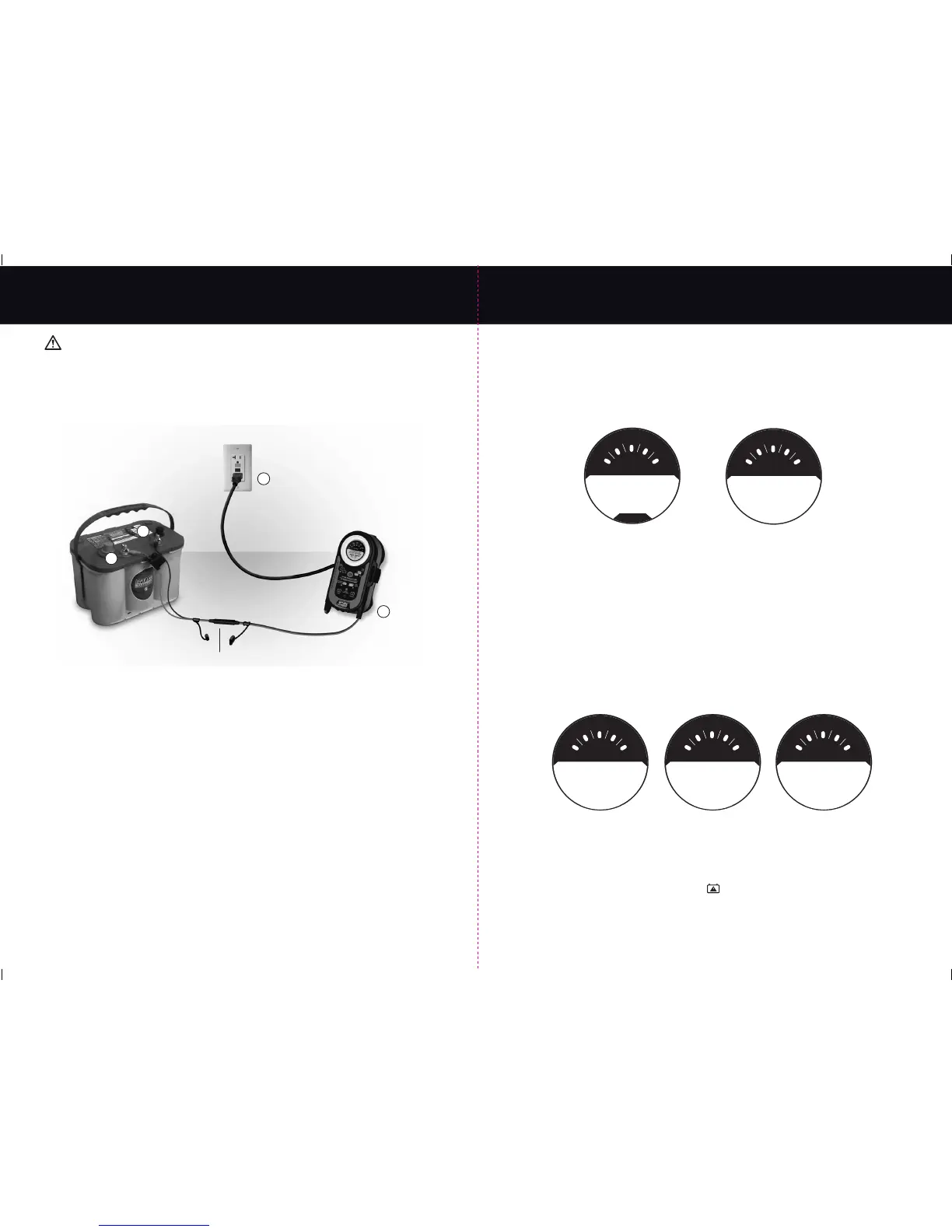

Illustré : Connexions fixes typiques des câbles du mainteneur pour le maintien automatique d’une batterie
à pleine charge dans un véhicule ou hors d’un véhicule avec une connexion câblée fixe. Câble fourni.
Pour le maintien automatique dans un véhicule (non représenté) d’une batterie à pleine charge,
veuillez trouver ci-dessous les étapes pour installer votre chargeur avec l’utilisation du maintien
automatique par le port latéral. Les différentes étapes ci-dessous sont valables pour l’installation
dans les véhicules les plus courants (véhicules avec le négatif relié au châssis).
1. Connecter le câble à cosse ronde interchangeable en déconnectant les pinces de
chargement au niveau du connecteur de câble de chargement.
2. Connecter la cosse ronde rouge POSITIVE (POS, P, +) à la borne POSITIVE (POS, P, +).
3. Connecter la cosse ronde NOIRE NÉGATIVE (NEG, N, -) au châssis du véhicule. Ne pas
connecter le câble négatif noir (NEG, N, -) à des conduites métalliques d’alimentation
de carburant, ni à proximité du carburateur ni à la batterie elle-même.
4. Brancher le chargeur dans une prise correctement mise à la terre et protégée par
disjoncteur de fuite de terre.
Remarque : Dans le cas où votre véhicule est doté d’une installation avec POSITIVE (POS, P,
+) à la masse, suivez les instructions sécuritaires de la page 37 pour le chargement d’une
batterie dans un véhicule à masse positive.
3
2
1
4
Connecteur de câble de chargement
Installation facile – Chargement avec câbles à cosse ronde
Digital 40 0 Digital 40 0
see manual
Volts DC Amps DC
F
E
50
25
0
75
100
% Charge
OPTIMA
DISPLAY CHECK
00.0 0.0
F
E
50
25
0
75
100
% Charge
MAKE A QUICK SET
SELECTION NOW
see manual
Volts DC Amps DC
F
E
50
25
0
75
100
% Charge
PRE-CHARGE
BATTERY STATUS
00.0 0.0
see manual
Volts DC Amps DC
F
E
50
25
0
75
100
% Charge
BATTERY
NORMAL
13.4 0.0
see manual
Volts DC Amps DC
F
E
50
25
0
75
100
% Charge
DEEP DISCHARGE
SELECT CHARGE
7.0 0.0
