Ersatzteile - Spare parts
Version 1.0.5 2019-06-05 23Originalbetriebsanleitung
DM35 DE│GB
DM35_parts.fm
OPTIMUM
MASCHINEN - GERMANY
®
8.1.3 Magnetstand - Magnetic stand

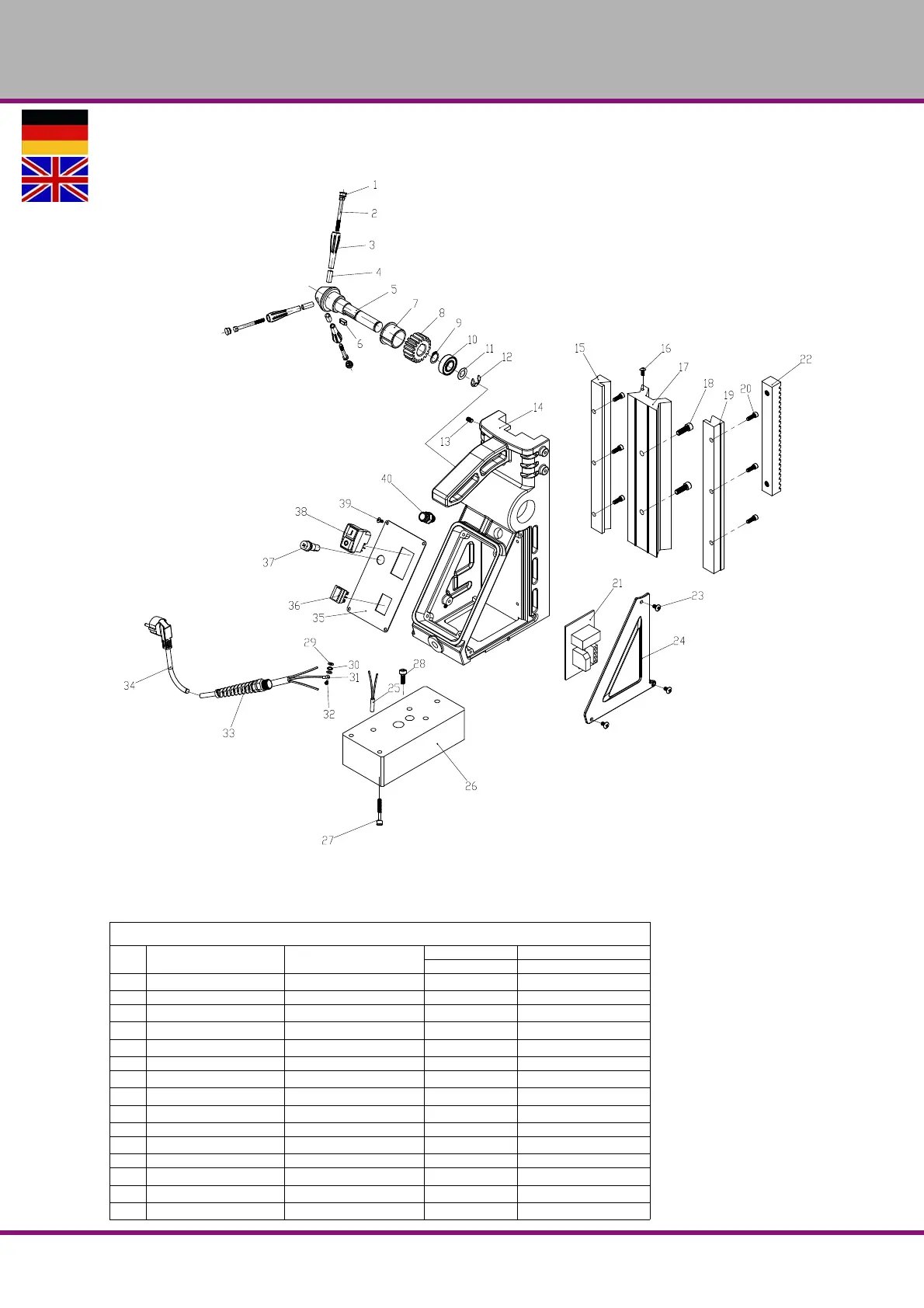

8-2: Magnetstand - Magnetic stand - DM35
Ersatzteilliste Magnetstand- Spare part list magnetic stand - DM35
Pos.
Bezeichnung Description
Größe Art. nummer
Size Item no.
1 Anschlag Stopper 03071035201
2 Schraube Screw M10x150 03071035202
3 Griff Handle 03071035203
4 Griffhülse Handle sleeve 03071035204
5 Vorschubwelle Feed shaft 03071035205
6 Stift Pin 6x6x12 mm 042P6612
7 Kupferring Copper ring 03071035207
8 Vorschubzahnrad Feed gear 03071035208
9 Sprengring Snap spring
10 Lager Bearing LFB6903 0406903ZZ
11 Lagerdeckel Bearing cover 17x30x1 mm
12 Sicherungsring E-Circlip Ø15mm 042SR15I
13 Schraube Screw M5x12
14 Ständer Stand
15 Linke Führungsschiene Left rail track bar 03071035215
