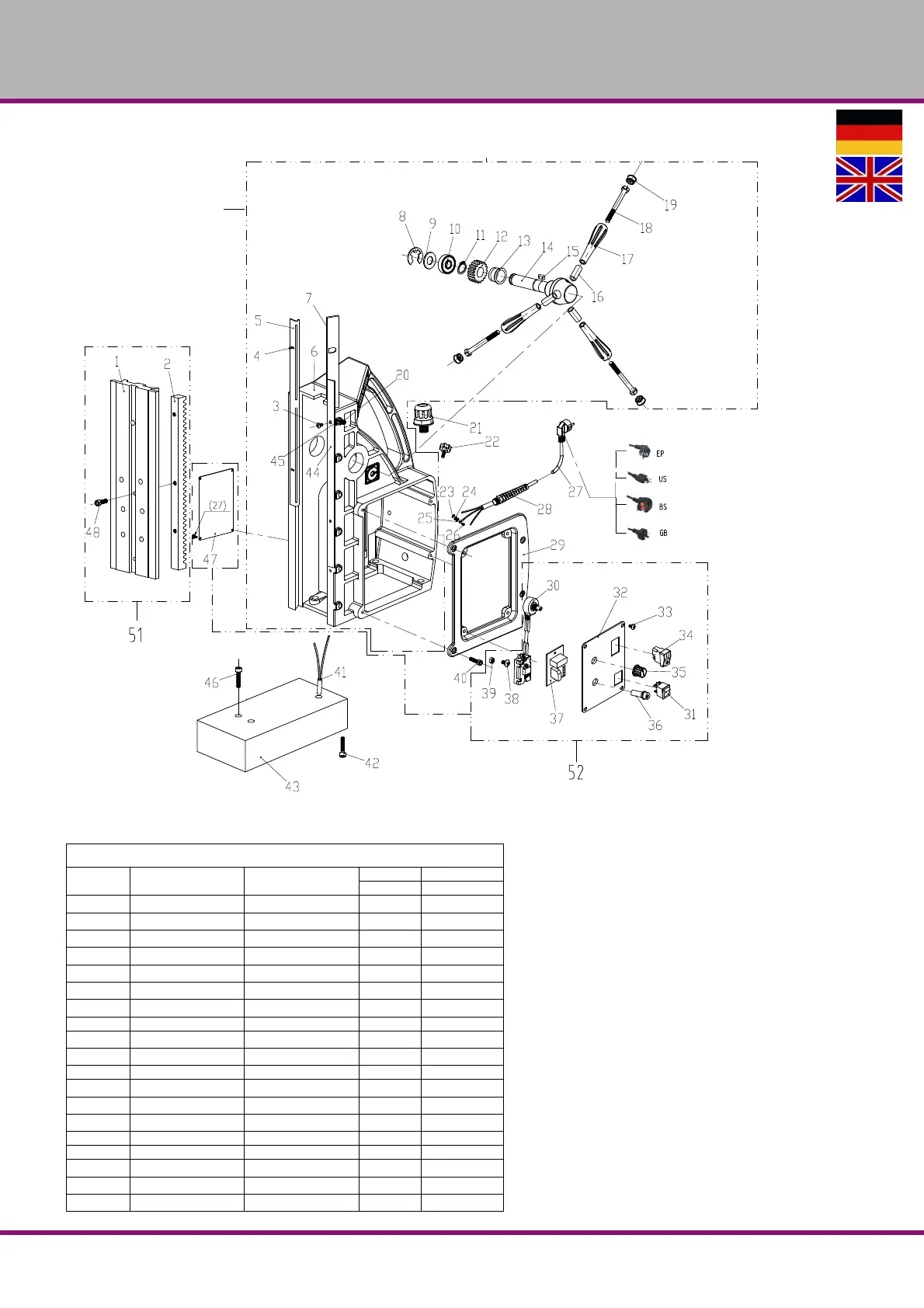

8.2.3 Magnetstand - Magnetic stand
Ersatzteilliste Magnetstand- Spare part list magnetic stand - DM35V
Pos.
Bezeichnung Description
Größe Art. nummer
Size Item no.
1 Gleitschlitten Sliding carriage 180x80
2 Zahnstange Toothed rack 10x16x180
3 Kreuzschlitzschraube Cross screw M3x8
4 Spannstift Dowel Pin 3x8
5 Führungsstreifen Guide strip 1.5x230
6 Ständer Stand
7 Einstellbare Platte Adjustable plate 3x12x230
8 Sicherungsring E-Circlip 15 042SR15W
9 Lagerdeckel Bearing cover
10 Lager Bearing
11 Sicherungsring, außen Circlip, outer 18 042SR18W
12 Zahnrad Gear
03071135212
13 Lager Bearing
03071135213
14 Vorschubwelle Feed shaft
03071135214
15 Passfeder Square key 5x14 042P5516
16 Griffhülse Handle sleeve 10.5x16x38
03071135216
17 Griff Handle
03071135217
18 Schraube Screw M10x150
19 Anschlag Stopper
03071135219
