Optimum Optidrill DM35 - Page 32

Version 1.0.5 2019-06-05 32 Originalbetriebsanleitung
DM35PFDE│GB
DM35PF_parts.fm
OPTIMUM
MASCHINEN - GERMANY
®

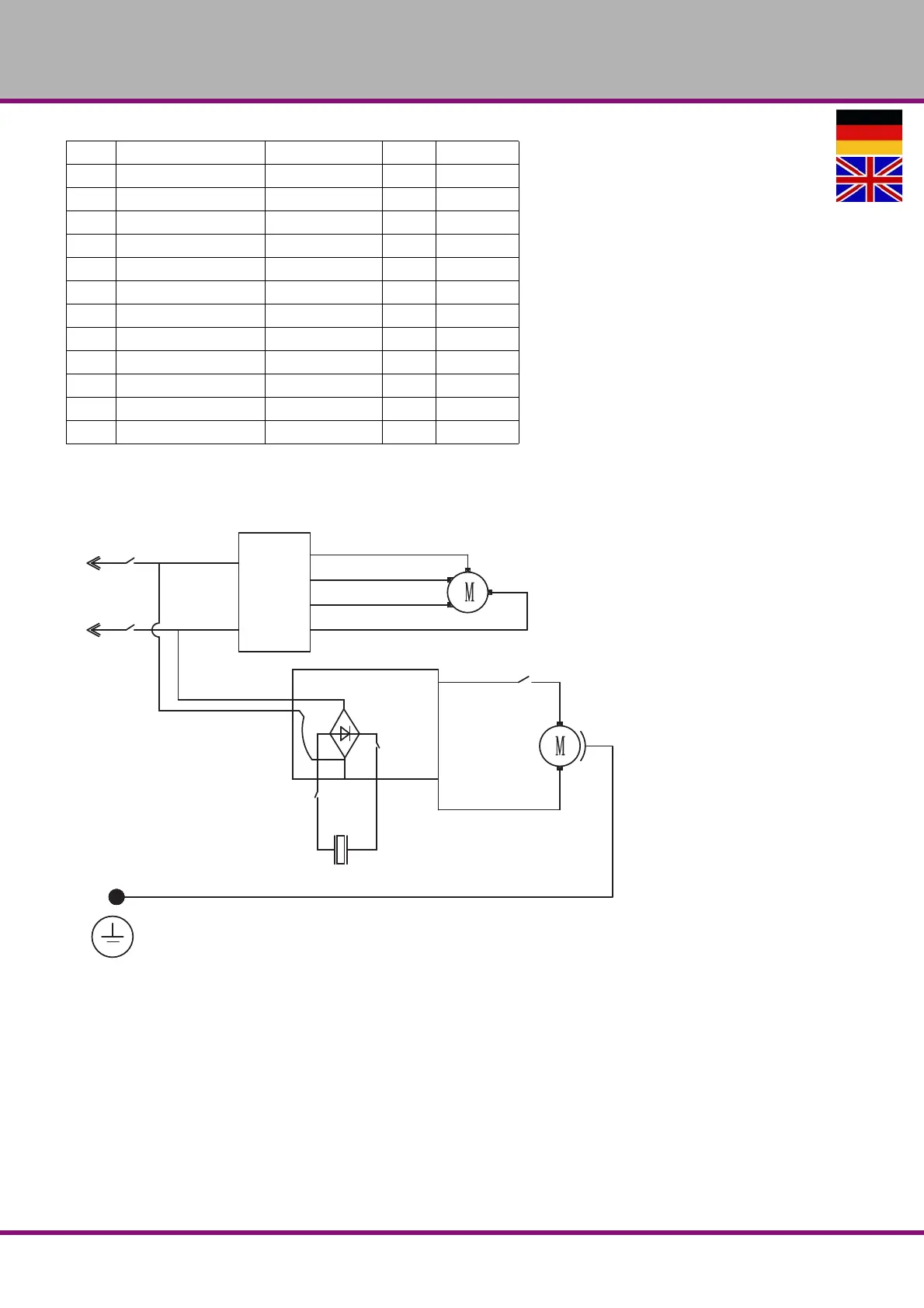

8.3.2 Schaltplan - Wiring diagram
42 Bürstenfeder Brush spring
43 Schraube Screw M4x8
44 Schraube Screw M4x12
45 Motor Abdeckung Motor cover 40x2 03071435145
46 Gehäuseschraube Casing screw M5x45
47 Zugentlastung Strain relief M12x1.5
48 Gehäuseschraube Casing screw M5x40
49 Kabelschutz Cable protection
50 Komplette Spindel Complete spindle 03071435150
51 Komplettes Getriebe Complete gear 03071435151
52 Kompletter Motor Complete motor 03071435152
K Transportkoffer Transport case 03071435K
Motor Switch
Magnet
switch
Magnet
Motor control
Stepper motor drive
Schrittmotor-
Stepper
antrieb
motor drive
Motorsteuerung
Motor control
Magnet
Magnet-
schalter
Magnet
switch
Motorschalter
Motor switch
L
N
