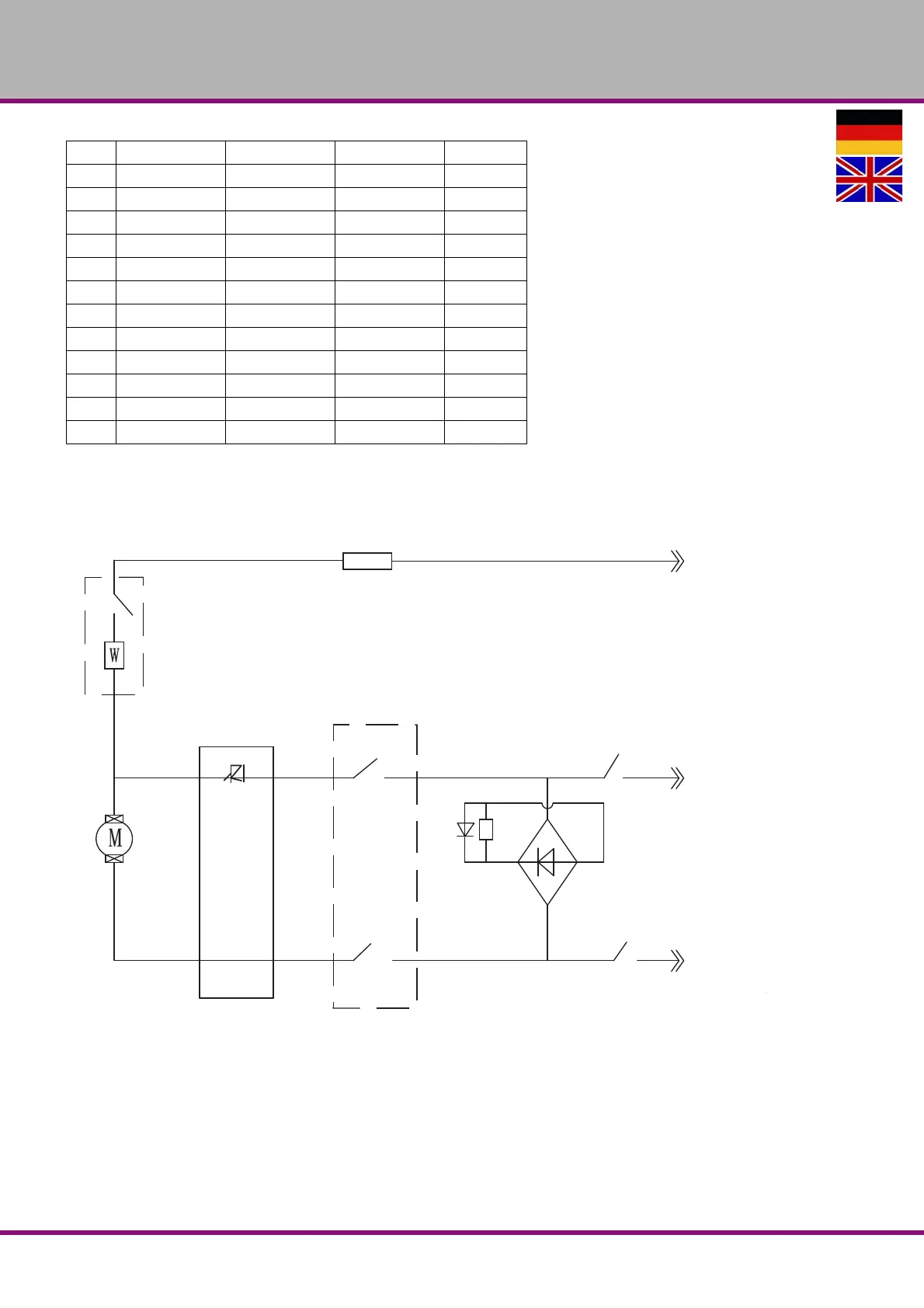

8.6.2 Schaltplan - Wiring diagram
41 Kohlebürste Carbon brush 49.5x25.5 03071050141
42 Bürstenfeder Brush spring 03071050142
43 Schraube Screw M4x8
44 Schraube Screw M4x12
45 Abdeckung Cover M4x8
46 Gehäuseschraube Casing screw M5x45
47 Zugentlastung Strain relief M12x1.5
48 Gehäuseschraube Casing screw M5x40
49 Kabelschutz Cable protection
51 Spindel komplett Spindle complete 03071050151
52 Getriebe komplett Gear complete 03071050152
53 Motor komplett Motor complete 03071050153
K Transportkoffer Transport case 03071050K
Switch line
Blue
Black
Magnet
switch
Magnet
Red
Brown
Blue
Blue
23 ( N )
Magnet-
schalter
Magnetswitch
Näherungsschalter - Reed switch ( Sensor )
Magnet
13
23
Blau
Blue
4
Schwarz
Black
24
Braun
Brown
L
Blau
Blue
N
Blau
Blue
Rot
Red
Schalterleitung
Switch line
