Optimum Optidrill DM35 - Page 58

Version 1.0.5 2019-06-05 58 Originalbetriebsanleitung
DM50PMDE│GB
DM50PM_parts.fm
OPTIMUM
MASCHINEN - GERMANY
®

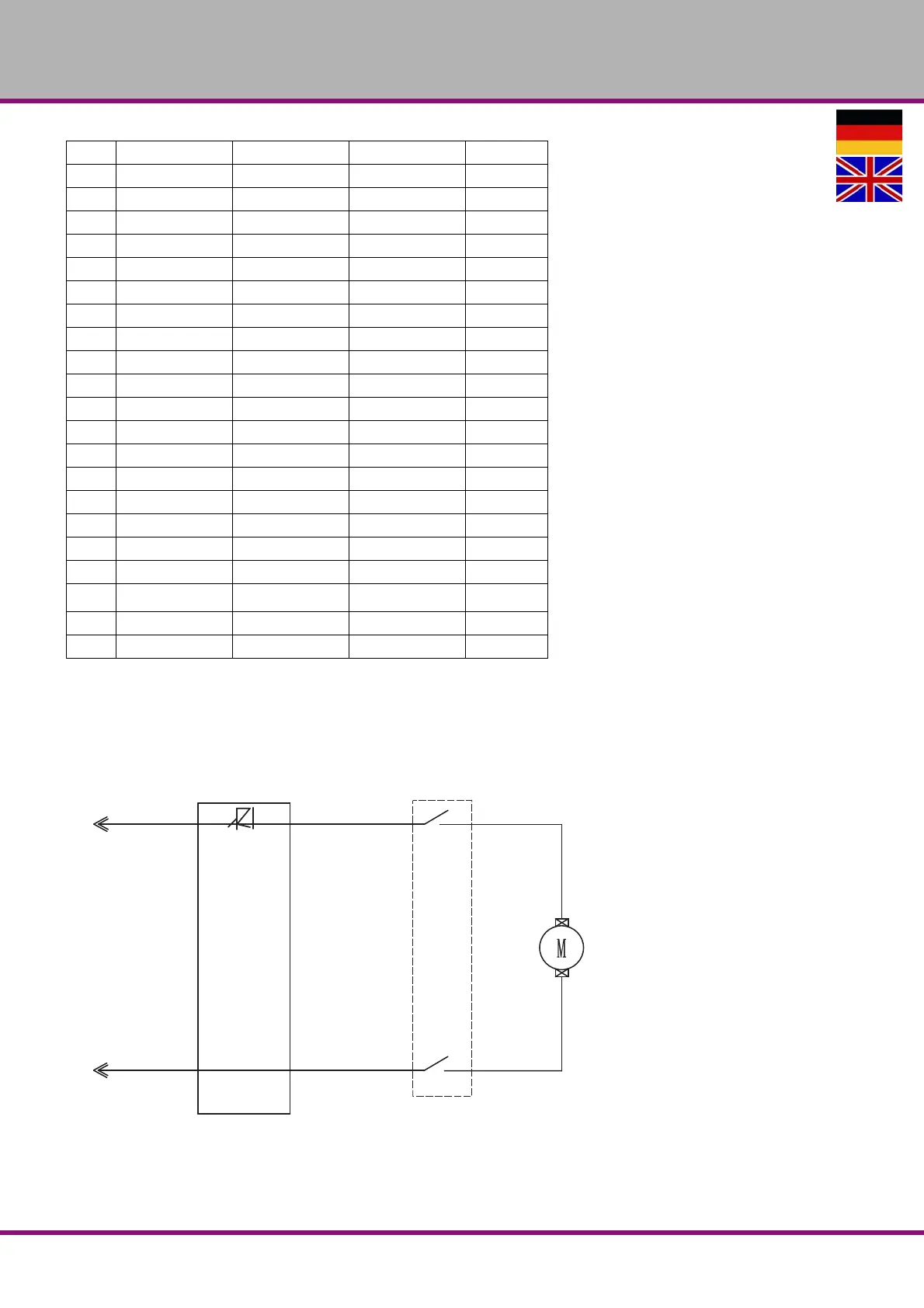

8.8.2 Schaltplan - Wiring diagram
43 Rotor Rotor 03071550143
44 Lager Bearing NSK608
45 O Ring O-ring 22.4x2.65
46 Luftleitring Air conducting ring 40
47 Blechschraube Tapping screw M4x70
48 Stator Stator 03071550148
49 Motorgehäuse Motor housing 03071550149
50 Typenschild Nameplate
51 Halter Kohlebürste Brush holder 300-2 03071550151
52 Scheibe Washer 4
53 Sicherungsring Circlip 40
54 Schraube Screw M4x8
55 Kohlebürste Carbon brush 40 03071550155
56 Kreuzschlitzschraube Cross Screw M4x12
57 Motordeckel Motor cover 40 03071550157
58 Gehäuseschraube Casing screw M5x40
59 Zugentlastung Strain relief M12x1.2
60 Gehäuseschraube Casing screw M5x45
62 Spindel komplett Spindle complete 03071550161
63
Getriebe mit Spindel
komplett
Gear with spindle
complete
64 Motor komplett Motor complete 03071550163
K Transportkoffer Transport case 03071550K
Motor Switch
Motorschalter
Motor switch
