Version 1.0.5 2019-06-05 70 Originalbetriebsanleitung
DM98VDE│GB
DM98V_parts.fm
OPTIMUM
MASCHINEN - GERMANY
®

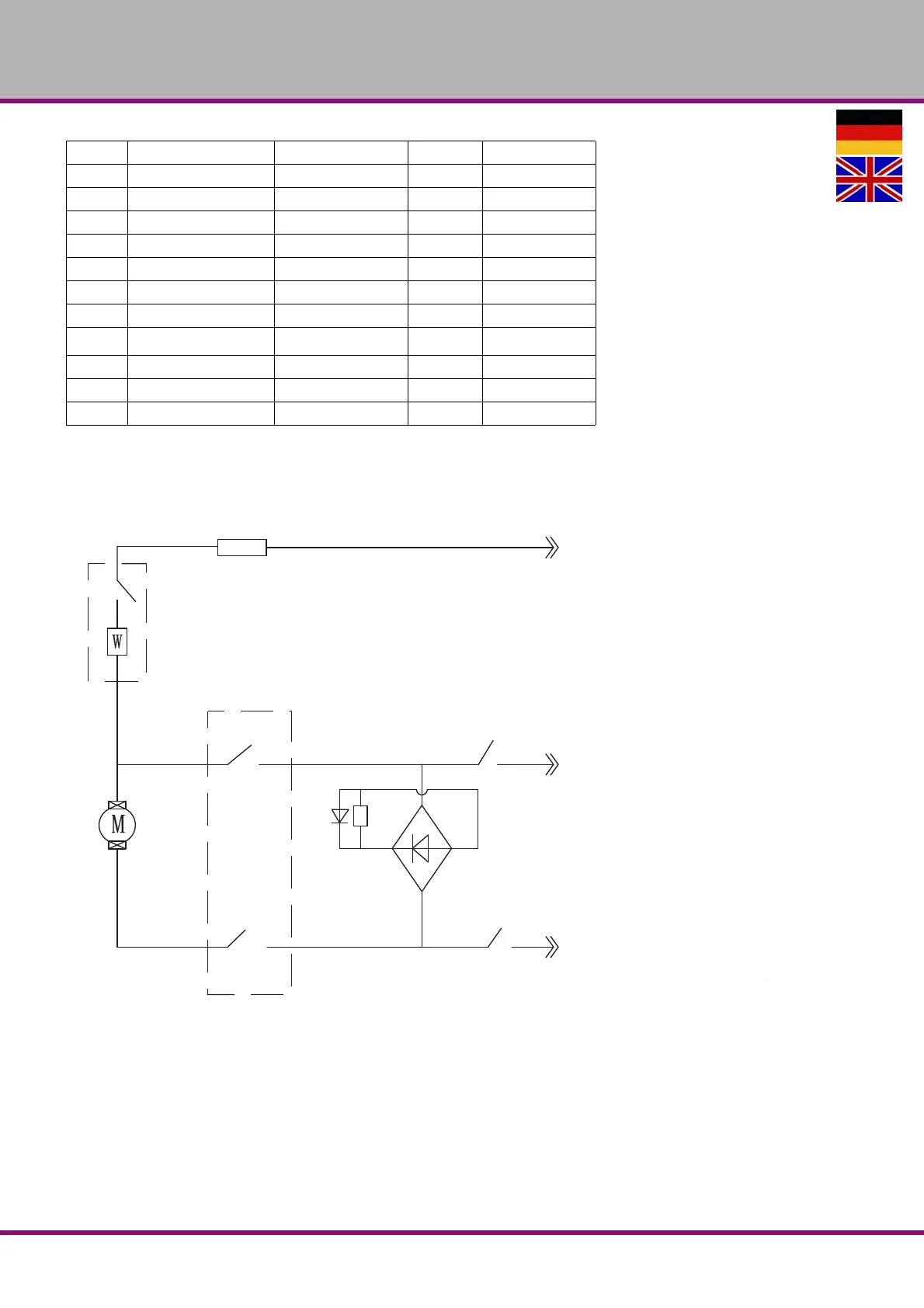

8.10.2 Schaltplan - Wiring diagram
41 Schraube Screw M4x12
42 Gehäuseschraube Casing screw M4x35
43 Gehäuseschraube Casing screw M4x40
44 Motorabdeckung Motor cover 03071198144
45 Mutter Nut M12
46 Zugentlastung Strain relief M16x1,5
47 Kabelschutz Cable protection
48 Spindel komplett Spindle complete 03071198148
49 Rotorzahnwelle komplett
Rotor toothed shaft
complete
03071198149
50 Getriebe komplett Gear complete 03071198150
51 Motor komplett Motor complete 03071198151
K Transportkoffer Transport case 03071198K
Switch line
Blue
Black
Magnet
switch
Magnet
Red
Brown
Blue
Blue
Näherungsschalter - Reed switch ( Sensor )
Schalterleitung
Switch line
Blau
Blue
4
Schwarz
Black
24
Blau
Blue
Magnet
23
Blau
Blue
N
Braun
Brown
L
23 ( N )
Magnet-
schalter
Magnetswitch
13
Rot
Red
