MANUAL TÉCNICO BLUE PAPER GAIN · HYDRO 2021106 | ORBEA ORBEA | 107
ES
12 MONTAJE Y REPUESTOS
DIRECCIÓN
TIPO ID* OD**
Ángulo de la pista
de rodamiento
Ángulo de contacto
con anillo de
EQORTGUKÏPRKUVC
FGNCJQTSWKNNC
SHIS
CODE
Dimensiones
rodamiento
SUPERIOR
1-1/8"
Integrada
52.1mm 56mm 45º 45º IS52/42
Angular contact bearing
42x52x7mm
INFERIOR
1-1/2"
Integrada
52.1mm 56mm 45º 45º IS52/40
Angular contact bearing
40x52x7mm
* ID: Diámetro interno de la pipa de dirección.
** OD: Diámetro externo de la pipa de dirección.

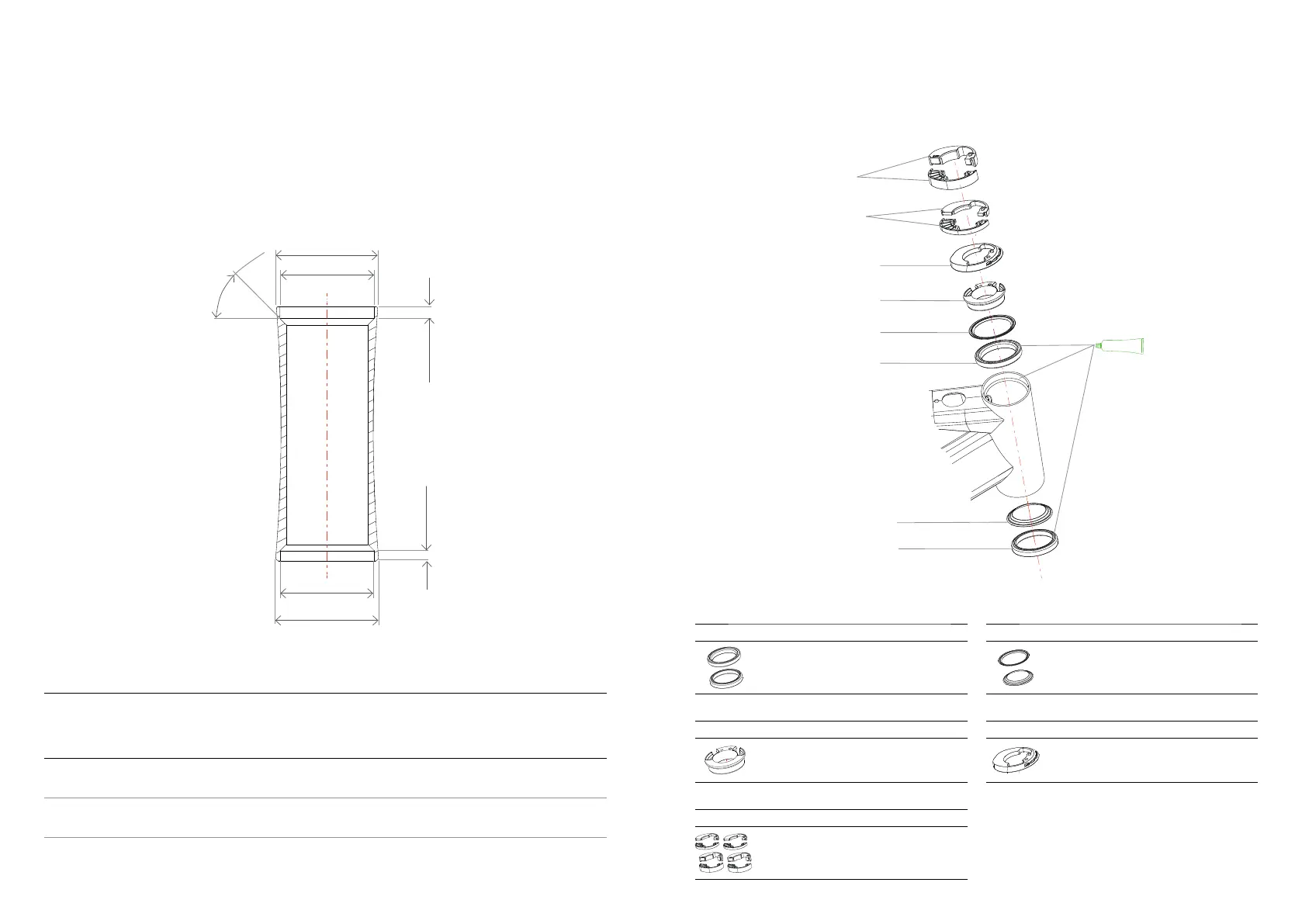

DIMENSIONES
DE LA PIPA DE DIRECCIÓN
DESPIECE Y MONTAJE
DE LA DIRECCIÓN
ESPECIFICACIONES DE LA DIRECCIÓN
Ø56
45º
Ø52.1 ± 0.05
8.38.3
+0 -0.2
+0
-0.2
Ø52.1 ± 0.05
Ø56
GREASE
5.1
5.2
4
3
2.1
1.1
2.2
1.2
01 RODAMIENTOS DIRECCIÓN ICR ROAD
ART Nº: X0430000 CANT.
1.1 ROD. SUPERIOR 1-1/2 CABL. INTERN.
1
1.2 ROD. INFERIOR 1-1/2
1
02 K IT GUARDAPOLVOS DIRECCIÓN ROAD
ART Nº: X0440000 CANT.
 )7#4&#21.81572&+4'%%+¯041#&
1
 )7#4&#21.81+0(&+4'%%+¯041#&
1
05 KIT SEPARADORES DIR. CABLEADO INT. REDONDOS
ART Nº: X0780000 CANT.
5.1 SEPARADOR CABL. INTERNO
REDONDO 10mm
4
 )7#4&#21.81+0(&+4'%%+¯041#&
4
03 ANILLO COMPRESIÓN CABL. INTERN. ROAD
ART Nº: X0450000 CANT.
#0+..1%1/24'5+¯0%#$.+06'4041#&
1
04 TAPA DIRECC CABL. INTERNO ROAD DIÁM.56
ART Nº: X0720000 CANT.
TAPA DIRECC CABL. INTERNO ROAD
&+/
1

Orbea GAIN D30 Specifications

General

Wheelset	Ready GR
Tires	Vittoria Zaffiro V Pro 700x32c
Stem	OC1 31.8mm interface -6º
Wheel Size	700c
Motor	Ebikemotion X35 Plus
Handlebar	OC1 All Road
Weight	13.5 kg
Battery	Ebikemotion 36V/248Wh ANT+ Integrated
