MANUAL TÉCNICO BLUE PAPER GAIN · HYDRO 2021118 | ORBEA ORBEA | 119
ES
CORTE DEL TUBO DE DIRECCIÓN
DE LA HORQUILLA
CORTE DEL TUBO DE DIRECCIÓN E INSTALACIÓN
DE SEPARADORES
Debido al cableado interno del latiguillo del freno delan-
tero a través del tubo de dirección de la horquilla, Gain
requiere desconectar el latiguillo de la pinza delantera si
se quiere desmontar la horquilla.
Sin embargo, no es necesaria esta desconexión para cortar
el tubo de dirección de la horquilla a la longitud deseada.
Simplemente desmonta la potencia OC1 del tubo de di-
rección y retira los separadores (éstos están compuestos
de dos mitades que te permiten retirarlos sin interferir con
el cableado).
Con la horquilla completamente instalada en el cuadro y
con la bici posicionada de manera que la horquilla quede
en posición horizontal para evitar que polvo caiga en la
dirección, utiliza una guía de corte de tubo de horquilla y
WPCUKGTTCGURGEÉƂECRCTCECTDQPQQCNWOKPKQGPJQTSWK-
llas con tubo de dirección de este material) para cortar el
VWDQCNCCNVWTCFGUGCFC/KFGNCCNVWTCƂPCNFGVQFQUNQU
componentes antes de realizar el corte.
Al realizar el corte, ten precaución para no marcar o dañar
ninguna de los cables o componentes.
La instalación de separadores de dirección no requiere
desmontar los cables, ya que estos están compuestos de
dos mitades que permiten su instalación sin interferir con
el cableado.
A la hora de instalar separadores (máximo 30mm), ase-
gúrate de que la longitud del tubo de dirección de la hor-
SWKNNCGUNQUWƂEKGPVGOGPVGNCTIQRCTCRGTOKVKTGNEQTTGEVQ
y seguro montaje de la potencia y que la longitud de los
cables lo permite.
El corte del tubo de la horquilla es un trabajo
que requiere conocimientos avanzados de
mecánica y debe ser llevado a cabo por un
distribuidor Orbea o taller especializado de
bicicletas.
Nunca instalar separadores de dirección por
encima de la potencia. La longitud del tubo
de dirección de la horquilla debe ser el ade-
cuado para no ser necesaria el uso de sepa-
radores por encima de la potencia.
A la hora de instalar separadores (máximo
30mm), asegúrate de que la longitud del
VWDQFGFKTGEEKÏP FGNCJQTSWKNNCGU NQUWƂ-
cientemente largo para permitir el correcto y
seguro montaje de la potencia y que la longi-
tud de los cables lo permite.

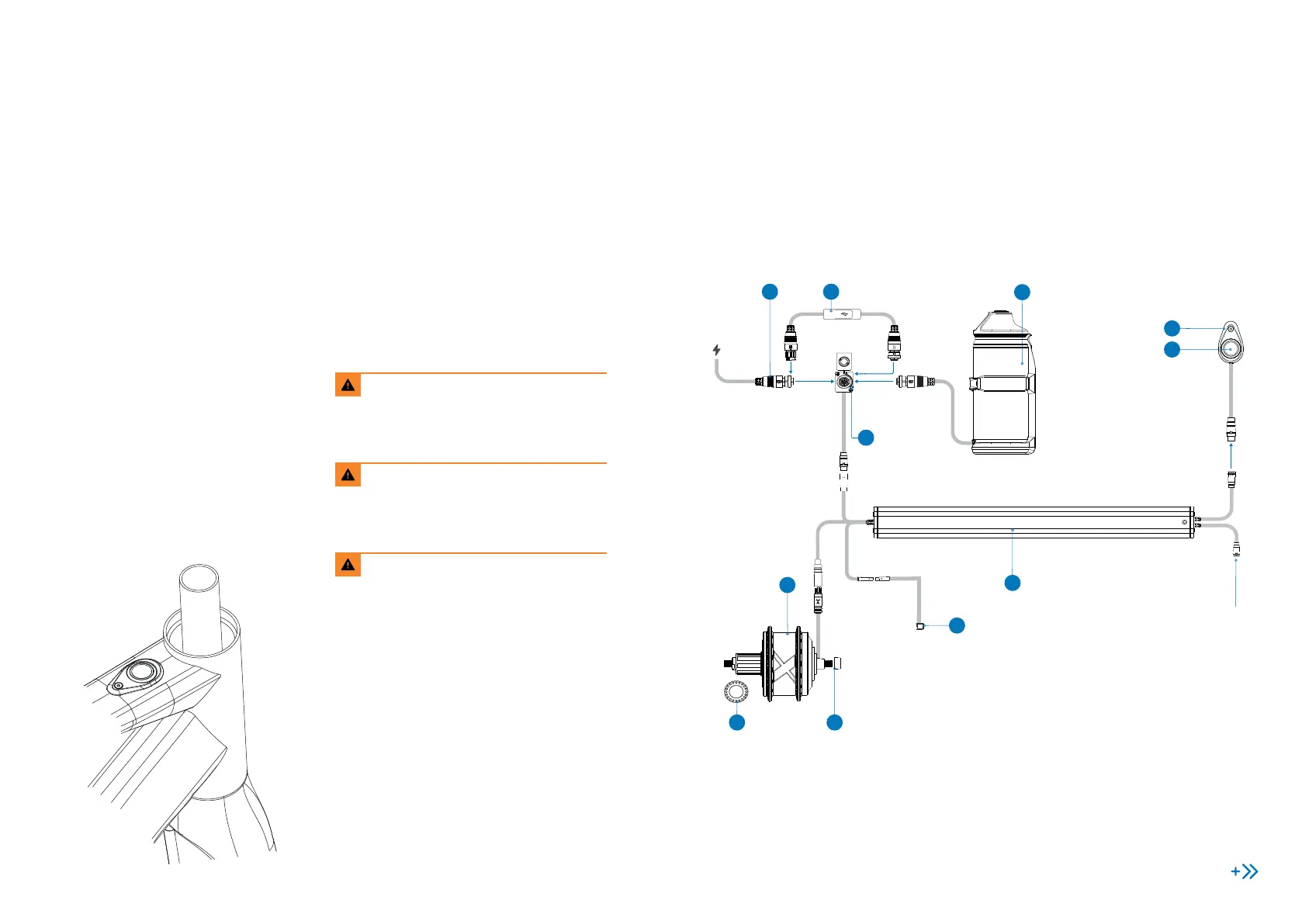

13 SISTEMA X35 DE MAHLE EBIKEMOTION
DIAGRAMA DE CONEXIÓN DE
COMPONENTESDEL SISTEMA X35*
32
35
34 37
33
40
39
36
32 38
35
31
30
Luces: consulta la selección
de luces de este manual
%QPUWNVCNCUGURGEKƂECEKQPGUFGNUKUVGOC:GPNC
UGEEKÏPFGGURGEKƂECEKQPGUFGGUVGOCPWCN

Orbea GAIN D30 Specifications

General

Wheelset	Ready GR
Tires	Vittoria Zaffiro V Pro 700x32c
Stem	OC1 31.8mm interface -6º
Wheel Size	700c
Motor	Ebikemotion X35 Plus
Handlebar	OC1 All Road
Weight	13.5 kg
Battery	Ebikemotion 36V/248Wh ANT+ Integrated
