MANUAL TÉCNICO BLUE PAPER GAIN · HYDRO 2021124 | ORBEA ORBEA | 125
ES

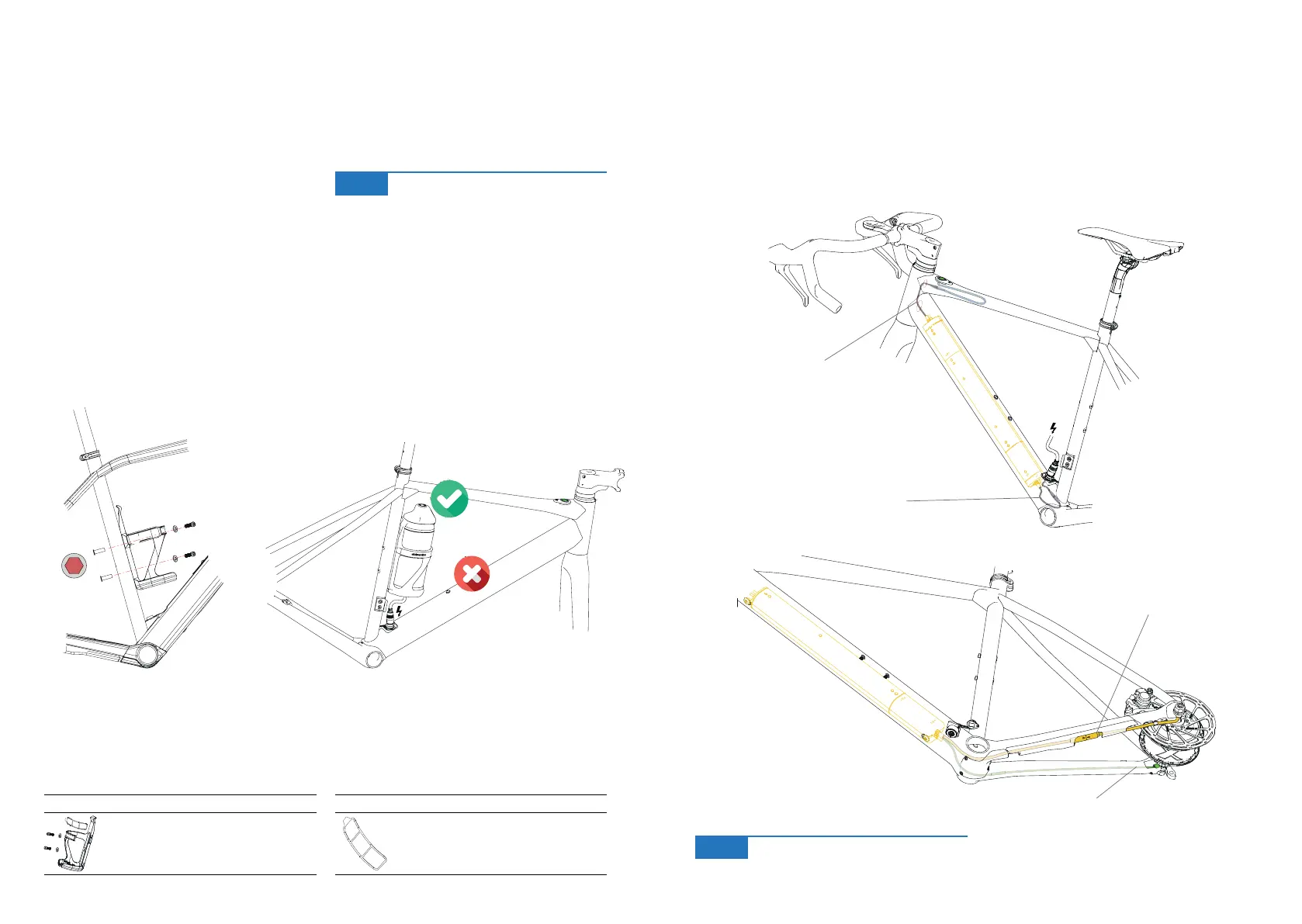

MONTAJE DEL RANGE EXTENDER EN GAIN
El Range Extender debe ser instalado usando el portabi-
FÏPGURGEÉƂEQFG'DKMGOQVKQPKPENWÉFQEQPNCWPKFCF
La instalación del Range Extender en Gain debe ser siem-
pre en el tubo de sillín, utilizando las inserciones roscadas
GURGEÉƂECURCTCGUVGOQFGNQ
2CTC UW KPUVCNCEKÏP UGRCTC GN RQTVCDKFÏP GURGEÉƂEQ FG
Ebikemotion de la unidad. Luego instala el portabidón en
el tubo de sillín de la bicicleta.
RECAMBIOS RANGE EXTENDER
Utiliza siempre los tornillos M5x16 y arande-
las incluidos junto al Range Extender para su
instalación en Gain. Los tornillos para por-
tabidón estándar incluidos con el cuadro si
tu bicicleta no incluía un Range Extender de
fábrica son demasiado cortos para la instala-
ción del Range Extender.
Es recomendable comprobar los pares de apriete de mane-
ra regular antes del uso del Range Extender en la bicicleta.
* No es posible el montaje o conexión de dos unidades
Range Extender en el mismo sistema/bicicleta.
AVISO
4
5 N.m
41 PORTABIDÓN RANGE EXTENDER
ART Nº: X1250000 CANT.
 2146#$+&¯04#0)'':6'0&'4/#*.'
1
41.2 BANDA SOLICONA RANGE EXTENDER
1
41.3 TORNILLO M5x16
2
41.4 ARANDELA M5
2
42 BANDA SILICONA RANGE EXTENDER
ART Nº: X1260000 CANT.
BANDA SILICONA RANGE EXTENDER
1
CABLEADO DEL SISTEMA X35
EN GAIN H
Iwoc One
Punto de carga
Cable motor
Sensor PASS
Consulta la sección de Luces de este manual
para conocer el guíado de los cables de luces
en Gain.
AVISO
