BLUE PAPER ONNA · 202216 | ORBEA ORBEA | 17MANUAL TÉCNICO 17
ES

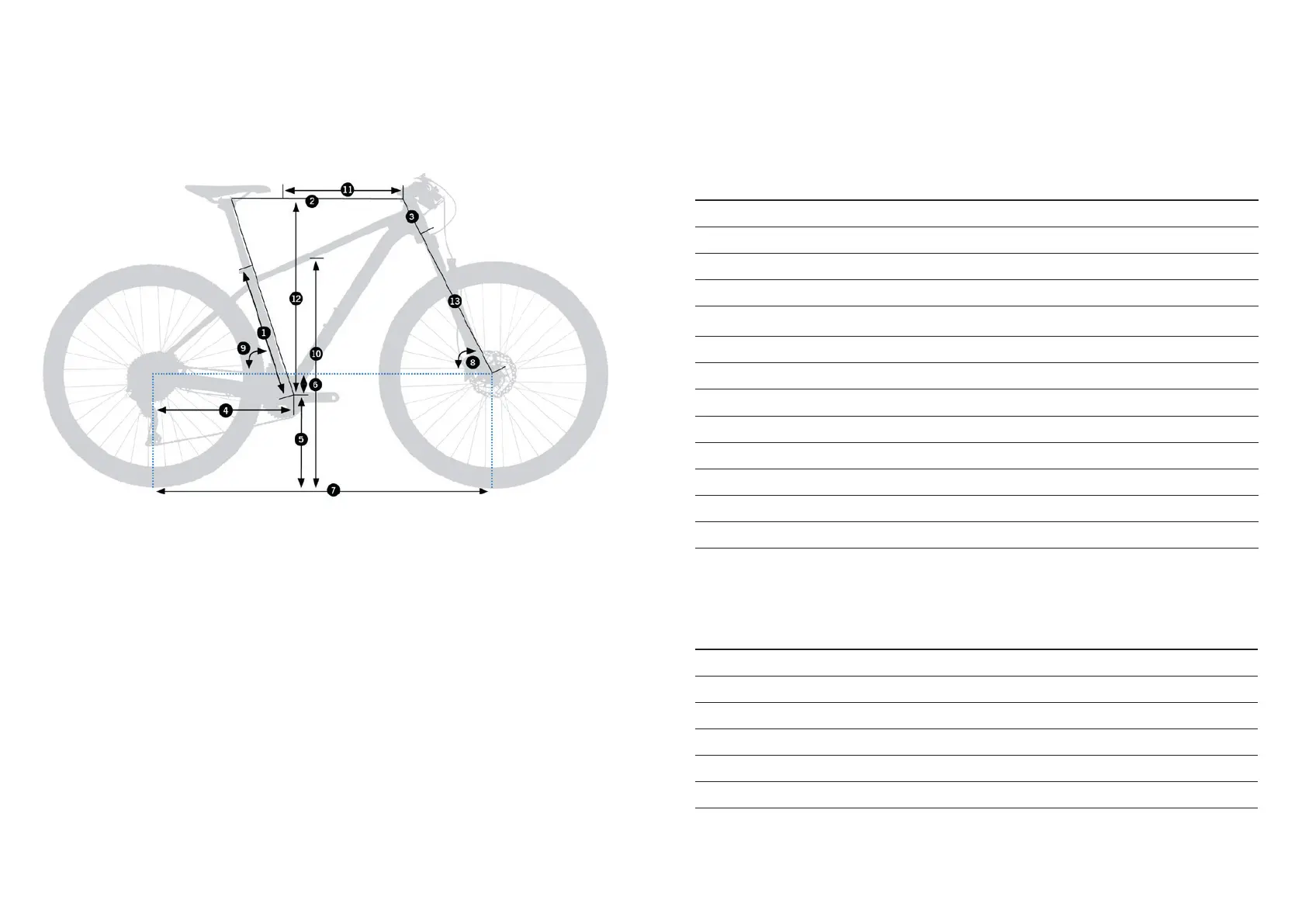

GEOMETRÍA Y ERGONOMÍA
ONNA
ALTURA (CM) ALTURA (IN) TALLA
145-160 55.1”-65.0” XS -27. 5”
155-170 61.1”-66.9” S-27. 5”
155-170 61.1”-66.9” S-29”
165-180 65.0”-70.9” M-29”
175-190 70.1”-74.8” L-2 9”
185-195 72.8”-76.8” XL-2 9 ”
* Las medidas de la tabla de ergonomía y tallas son orientativas. El método más efectivo para saber qué talla se ajusta
mejor a tí es probar la bicicleta en uno de nuestros distribuidores.
TALLA XS-27.5” S-27.5” S-29” M-29” L-29” XL-29”
1 - Tubo de sillín (C-T)
350 388 388 430 470 540
2 - Tubo horizontal (EFF)
526 549 561 589 614 646
3 - Tubo frontal
95 105 95 95 105 120
4 - Vaina
430 430 440 440 440 440
5 - Altura eje pedalier
312 312 309 309 309 309
6 - Caída eje pedalier
45 45 64 64 64 64
7 - Distancia entre ejes
1049 1073 1093 1121 1146 1180
8 - Ángulo frontal
68.5º 68.5º 68.5º 68.5º 68.5º 68.5º
9 - Ángulo del sillín
74.5º 74.5º 74.5º 74.5º 74.5º 74.5º
10 - Altura base
668 705 705 739 770 826
11 - Largo del cuadro
365 385 390 418 440 468
12 - Altura del cuadro
582 591 617 617 627 641
13 - Longitud horquilla
498.9 498.9 517.9 517.9 517.9 517.9
