MANUAL TÉCNICO 21
ES
MONTAJE Y REPUESTOS
DIRECCIÓN
TIPO ID* OD**
Ángulo de la
pista de
rodamiento de
cazoletas
Ángulo de contacto
con anillo
de compresión/
pista de la horquilla
SHIS
CODE
Dimensiones
del rodamiento
(montajes Orbea)
SUPERIOR
1-1/8"
Semi integrada
44mm 50mm 45º
36º
depende del modelo
de dirección
ZS44/30 6.5x30.2x41mm
INFERIOR
1-1/2"
Semi integrada
55.95mm 62mm 45º 36º
ZS56/39.8 (Horquilla cónica)
ZS56/30 (Horquilla recta)
8x40x51.8mm
* ID: Diámetro interno de la pipa de dirección. ** OD: Diámetro externo de la pipa de dirección.

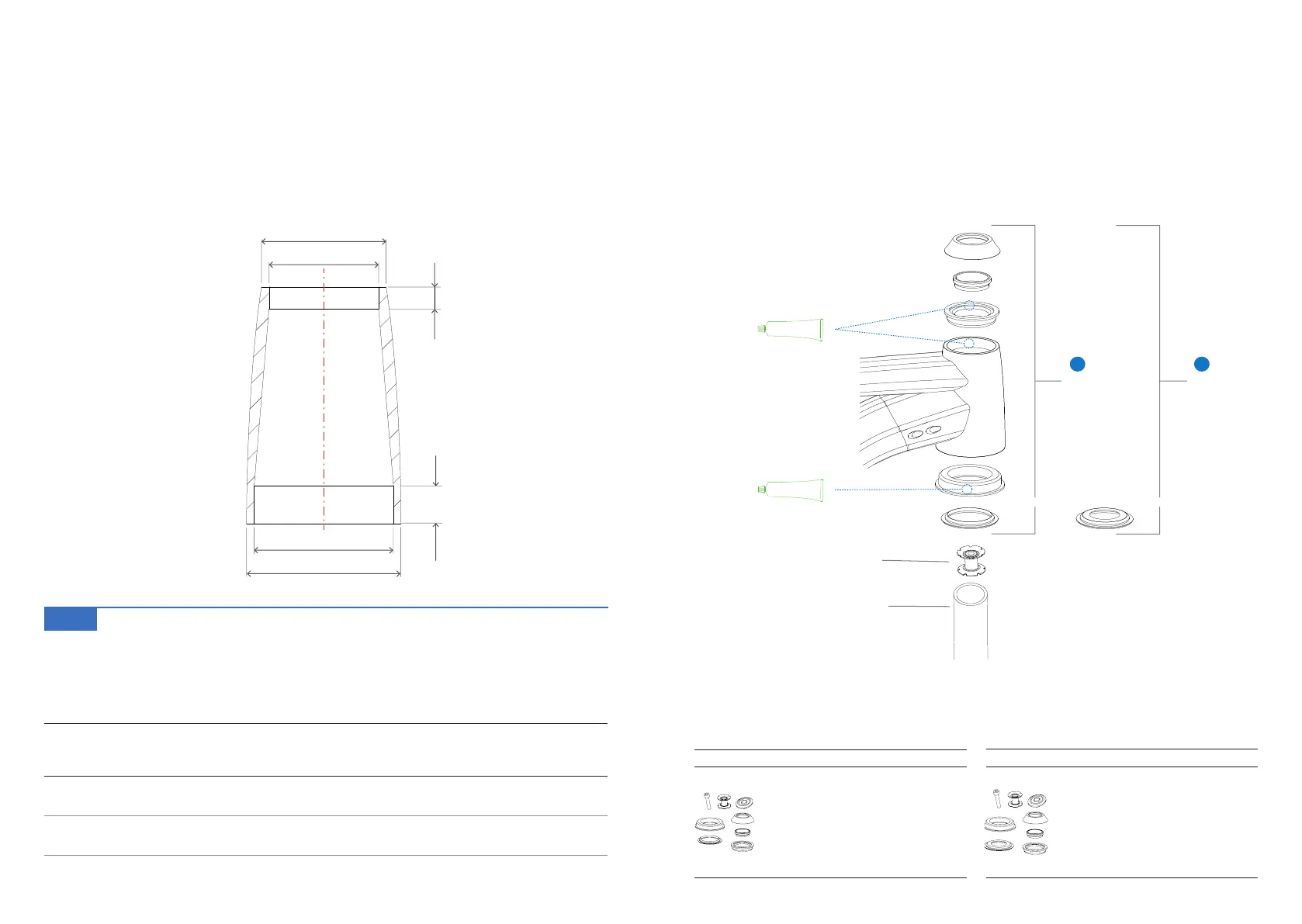

DIMENSIONES DE LA PIPA DE DIRECCIÓN DESPIECE Y MONTAJE DE LA DIRECCIÓN
ESPECIFICACIONES DE LA DIRECCIÓN
AVISO
Diferentes modelos Onna pueden montar hoquillas con tubo de dirección recto de 1-1/8" o con tubo de
dirección cónico 1-1/8" a 1.5". La dirección montada para cada tipo de horquilla es diferente, usando la
dirección para hoquillas de tubo recto una pista de rodamiento inferior reductora en la horquilla.
01 DIRECCIÓN SEMI INTEG. 1-1/8" A 1.5" FSA ORBIT NO.57E
Para tubos de dirección cónicos
ART Nº: XA93 CANT.
1.1 Tapa de la potencia. Redonda
1
1.2 Tornillo de precarga de la dirección M5
1
1.3
Araña 1-1/8"
1
1.4
Tapa de la dirección
1
1.5
Anillo de compresión
1
1.6
Cazoleta superior+rodamiento
1
1.7
Cazoleta inferior+rodamiento
1
1.8
Pista de rodamiento de la horquilla 1.5
1
02 DIRECCIÓN SEMI INTEG. 1-1/8" A 1.5" FSA ORBIT NO.57E-1
Para tubos de dirección rectos 1-1/8"
ART Nº: XA94 CANT.
1.1 Tapa de la potencia. Redonda
1
1.2 Tornillo de precarga de la dirección M5
1
1.3
Araña 1-1/8"
1
1.4
Tapa de la dirección
1
1.5
Anillo de compresión
1
1.6
Cazoleta superior+rodamiento
1
1.7
Cazoleta inferior+rodamiento
1
1.8
Pista de rodamiento de la horquilla 1-1/8"
1
Starnut
Fork´s steerer tube
Tapered
11/8-1.5 forks
Straight
1-1/8 forks
