BLUE PAPER ONNA · 202224 | ORBEA ORBEA | 25
7.1
7.2
1 2 3
4
5 N.m
4
5 N.m
8.6
4
5 N.m
8.1
8.2
8.3
8.4
8.5
MANUAL TÉCNICO 25
ES

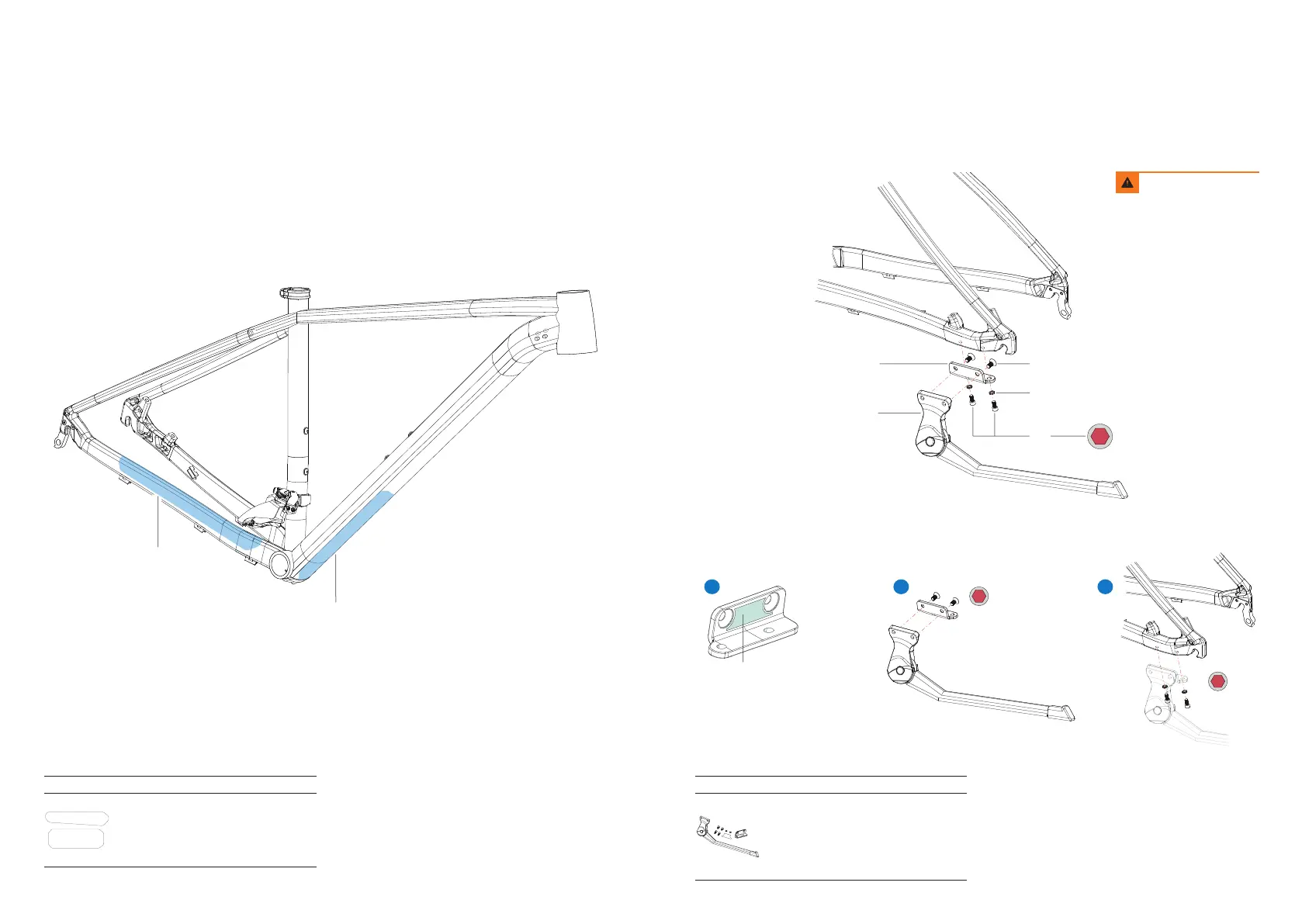

07 KIT PROTECTORES TRANSPARENTES ONNA 22
ART Nº: XA97 CANT.
7.1 Protector transparente adhesivo base
Onna 22
1
7.2 Protector transparente adhesivo tubo
diagonal Onna 22
1
08 PATA DE CABRA MX/ONNA 27-29
ART Nº: X685 CANT.
8.1 Pata de cabra Ursus Mooi Black 27/29
1
8.2 Adaptador pata de cabra MX/Onna
1
8.3 Tornillo M6x12 DIN 7991 avellanado
2
8.4 Tornillo M5x10 DIN912
2
8.5 Arandela dentada M5
2
8.6 Protector adhesivo adaptador
1
PATA DE CABRA
Realiza siempre el par de apriete
recomendado por Orbea.
PROTECTORES
Instala el protector
adhesivo
INSTALACIÓN DE LA PATA DE CABRA
