MANUAL TÉCNICO BLUE PAPER ORCA · OMR 202160 | ORBEA ORBEA | 61
ES
GEOMETRÍA Y ERGONOMÍA
ORCA OMR
ALTURA (CM) ALTURA (IN) TALLA*
155-160 61.1”-63.0” 47
160-166 63.0”-65.4” 49
167-172 65.7”-67.7” 51
173-179 68.1”-70.5” 53
180-185 70.9”-72.8” 55
186-191 73.2”-75.2” 57
192-207 75.6”-81.5” 60
* Las medidas de la tabla de ergonomía y tallas son orientativas. El método más efectivo para saber qué talla se
ajusta mejor a tí es probar la bicicleta en uno de nuestros distribuidores.

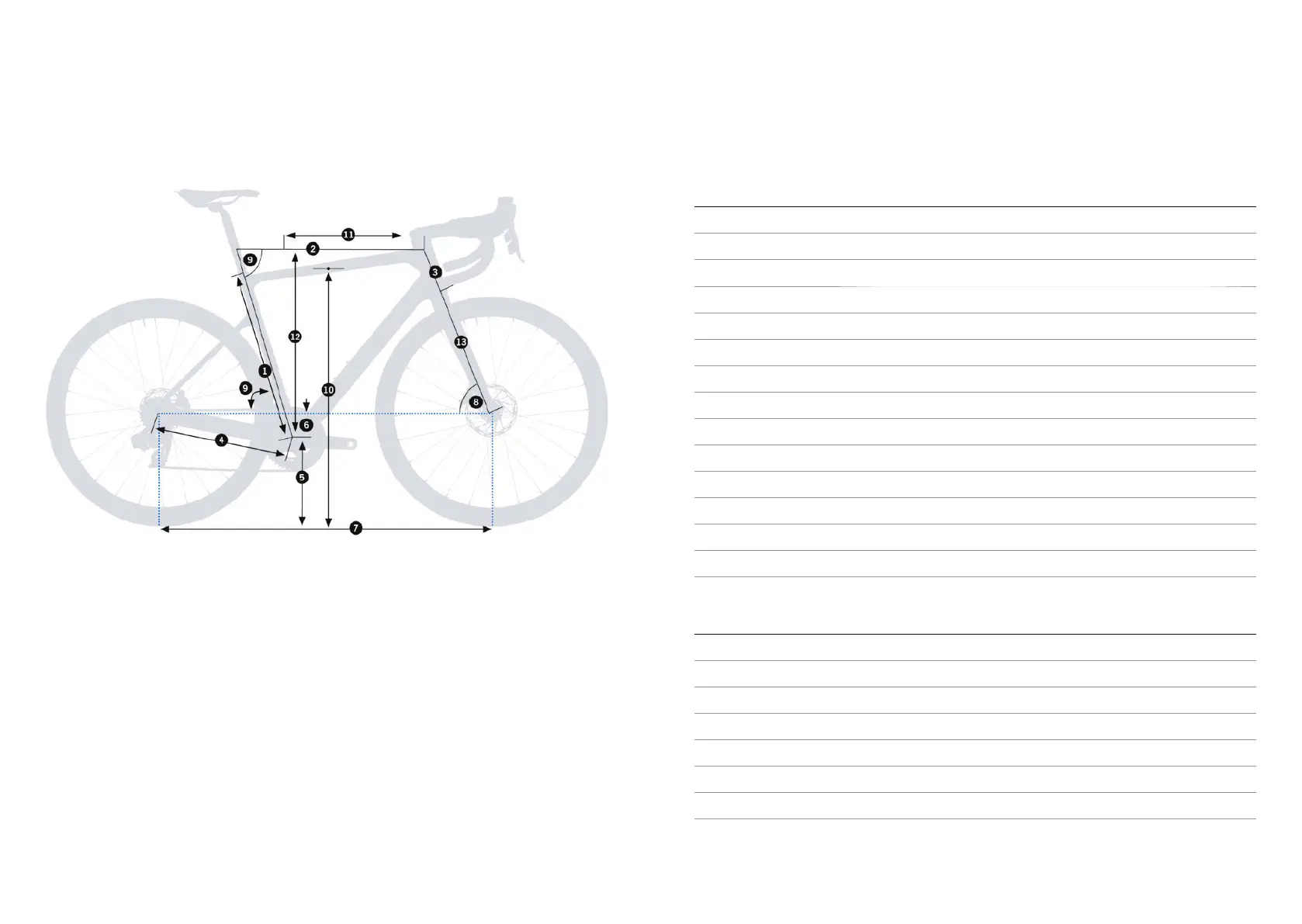

TALLA 47 49 51 53 55 57 60
1 - Tubo de sillín (C-T)
440 460 480 500 520 540 570
2 - Tubo horizontal (EFF)
510 523 535 548 560 576 590
3 - Tubo frontal
105 113 130 148 168 186 213
4 - Vaina
408 408 408 408 408 408 408
5 - Altura eje pedalier
267 267 267 269 269 269 269
6 - Caída eje pedalier
72 72 72 70 70 70 70
7 - Distancia entre ejes
972 976 980 981 991 1002 1016
8 - Ángulo frontal
71º 71,5º 72,2º 72,8º 73º 73,2º 73,2º
9 - Ángulo del sillín
74.5º 74º 73.7º 73.5º 73.5º 73.2º 73.2º
10 - Altura base
735 747 766 787 807 825 851
11 - Largo del cuadro
367 372 377 382 388 395 401
12 - Altura del cuadro
513 522 540 559 579 597 623
13 - Longitud horquilla
370 370 370 370 370 370 370
14 - Rake
48 48 48 43 43 43 43
