MANUAL TÉCNICO BLUE PAPER ORCA · OMR 202170 | ORBEA ORBEA | 71
ES

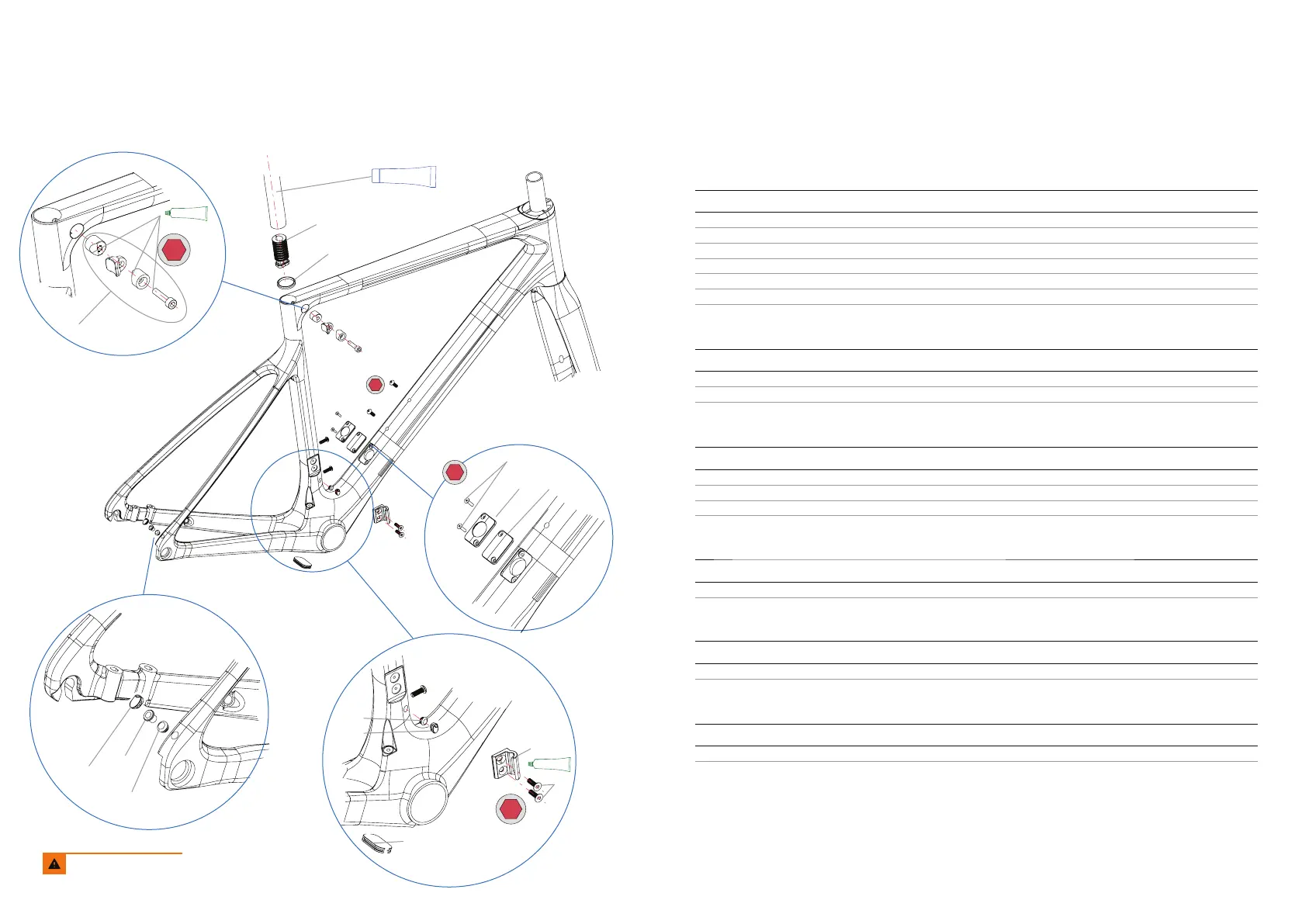

PIECERÍO CUADRO
Realiza siempre el par de apriete
recomendado por Orbea.
15 KIT TAPONES/GUICABLES ORCA OMR. MECÁNICO/DI2/ETAP
ART Nº: X057 CANTIDAD
15.1 TAPÓN GOMA CIEGO DESV. MECÁN/ETAP 1
15.2 TAPÓN GOMA DESV. Di2 1
15.3 TAPÓN TIRANTE MECÁNICO 1
15.4 TAPÓN GOMA TIRANTE Di2 1
15.5 TAPÓN GOMA CIEGO TIRANTE ETAP 1
15.6 TAPA CABLEADO PEDALIER 1
16 CHAPILLA DESVIADOR ROAD
ART Nº: X058 CANTIDAD
16.1 CHAPILLA DESVIADOR 1
16.2 TORNILLO M5x16 2
17 KIT TAPA TUBO DIAG. ROAD
ART Nº: X059 CANTIDAD
17.1 TAPA TUBO DIAG. CENTRALITA Di2 1
17.2 TAPA TD ETAP/MECÁNICO 1
17.3 TORNILLO M3x12 2
18 CUÑA TIJA ORCA OMX/OMR
ART Nº: X060 CANTIDAD
CUÑA TIJA ORCA OMX/OMR 1
19 COLLAR GOMA TIJA 27.2
ART Nº: X061 CANTIDAD
COLLAR GOMA TIJA 27.2 1
20 SOPORTE BATERÍA DI2 TIJA REDONDA 27.2
ART Nº: X062 CANTIDAD
SOPORTE BATERÍA DI2 TIJA REDONDA 27.2 1
3
4 N.m
FIBER CARBON GRIP
5
8 N.m
2
3 N.m
18
20
19
17.3
17.1
17.2
15.4
15.3
15.5
3
4 N.m
15.1
16.1
16.2
15.2
15.6
GREASE
GREASE
