MANUAL TÉCNICO BLUE PAPER ORCA · OMR 202182 | ORBEA ORBEA | 83
ES
POTENCIAS

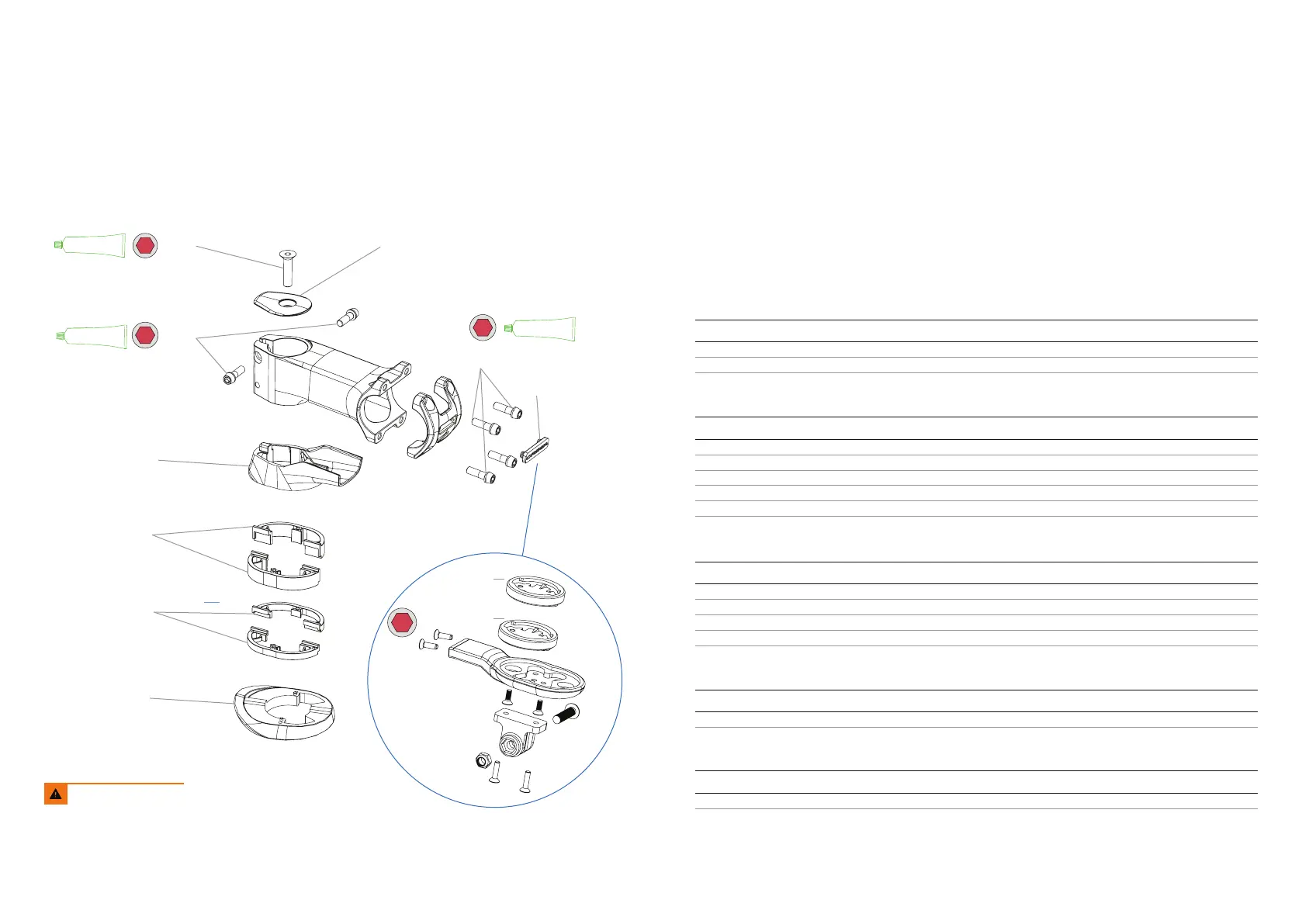

DESPIECE Y MONTAJE. POTENCIA ROAD OC1
4
5 N.m
GREASE
38.1 38.2
38.5
38.3
40
37.1
37.2
41
38.3
2
2 N.m
GREASE
4
6 N.m
38.4
GARMIN
WAHOO
39
4
6 N.m
GREASE
Realiza siempre el par de apriete
recomendado por Orbea.
37 KIT SEPARADORES DIRECCIÓN ICR
ART Nº: X063 CANTIDAD
37.1 SEPARADOR ICR01 10mm 4
37.2 SEPARADOR ICR01 5mm 4
38 PIECERÍO POTENCIA ROAD OC1
ART Nº: X069 CANTIDAD
38.1 TORNILLO M6x35 TAPETA POTENCIA. 1
38.2 TAPETA POTENCIA ROAD OC1 1
38.3 TORNILLO M5x15 DIREC. Y FACEPLATE 6
38.4 TORNILLO M3x10 2
38.5 LOGO ORBEA FACEPLATE 1
39 KIT SOPORTE CICLOCOMPUTADOR. POTENCIA ROAD ICR/OC1/OC2
ART Nº: X065 CANTIDAD
SOPORTE CÁMARA 1
ADAPTADOR GARMIN/WAHOO 1
SOPORTE CICLOCOMPUTADOR 1
TORNILLO M3x10 2
40 TAPA INFERIOR CABLEADO INTERNO POT ROAD OC1. OVAL
ART Nº: X070 CANTIDAD
TAPA INFERIOR CABLEADO INTERNO POT ROAD OC1. OVAL 1
41 TAPA DIRECCIÓN CABL. INTERN. ORCA OMR
ART Nº: X046 CANTIDAD
TAPA DIRECCIÓN CABL. INTERN. ORCA OMR 1
