DEU
VEGA
DÄMMERUNGSSCHALTER
GEBRAUCHSANLEITUNG
BESCHREIBUNG
Der Dämmerungsschalter VEGA ermöglicht eine Anlage gemäß der
Helligkeit zu kontrollieren.
Das Gerät vergleicht die Umgebungshelligkeit mit dem eingestellten
Niveau, wenn diese unter dem Niveau liegt, schaltet es sich nach einer
Verzögerungszeit ein. Wenn die Helligkeit zunimmt und das
Ausschaltniveau erreicht, schaltet sich das Gerät nach einer
Verzögerungszeit aus.
INSTALLATION
ACHTUNG: Installation und Montage der elektrischen Geräte sollten von
einem zugelassenen Installateur ausgeführt werden.
BEVOR SIE MIT DER INSTALLATION BEGINNEN BITTE DEN
STROM ABSCHALTEN.
Das Gerät verfügt über ein internes Schutzsystem gegen Interferenzen.
Trotzdem können besonders starke elektromagnetische Felder den
Betrieb beeinträchtigen. Deswegen darf das Gerät nicht in der Nähe von
induktiven Feldern (Motoren, Transformatoren usw.) installiert werden.

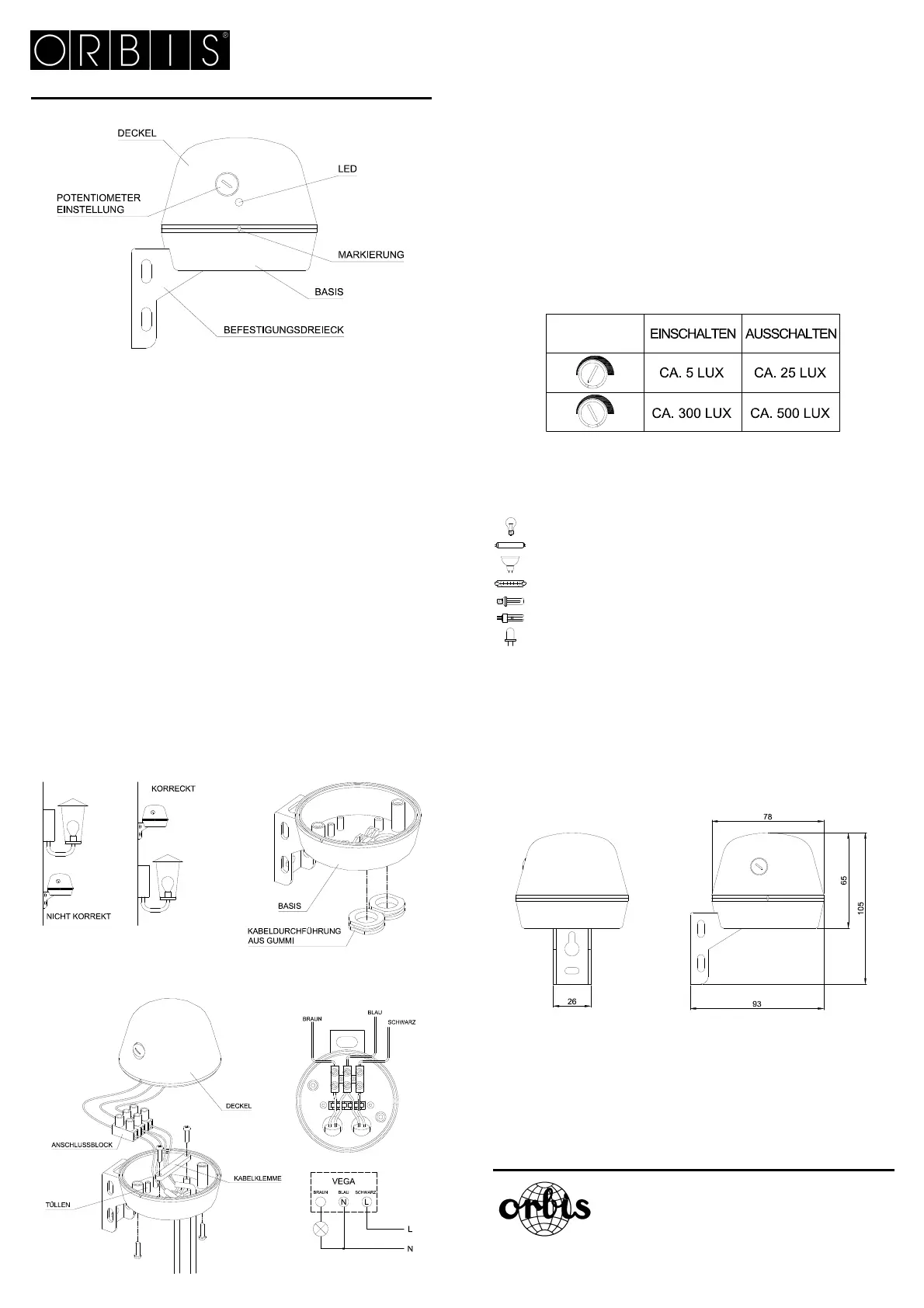

MONTAGE UND ANSCHLUSS
Wandmontage oder auf Pfosten, direktes Sonnenlicht vermeiden. Nicht
installieren, wo künstliches Licht den Dämmerungsschalter beeinflussen
könnte und auch nicht wo Blendwirkung oder Lichtreflexe vorhanden
sind.
Das Gerät öffnen, indem man die beiden Befestigungsschrauben in der
Basis entfernt.
Die beiden Kabeldurchführungen aus Gummi in die Öffnungen an der
Basis des Gerätes stecken.
Die Kabel durch die Kabeldurchführungen stecken und an den
Anschlussklemmen anschließen wie in den Abbildungen angezeigt.
Den Anschlussblock in die Tüllen in der Basis des Gerätes stecken und
die Kabel anhand der Kabelklemme mit den zwei vorgesehenen
Schrauben befestigen.
Das Gerät schließen, wobei die Markierungen der Basis und des
Deckels übereinstimmen müssen und mit den beiden Schrauben
befestigen.
EINSTELLUNG
Die Einstellung des Dämmerungsschalters VEGA muss durchgeführt
werden, wenn die Umgebungshelligkeit die erwünschte zum Einschalten
der Beleuchtung ist, indem man das Potentiometer einstellt.
Gegen den Uhrzeigersinn bis Minimum drehen. Anschließend drehen
Sie langsam in die andere Richtung, bis die LED sich einschaltet. Die
Beleuchtung schaltet sich ca. 60 Sekunden nach der LED ein.
Der Dämmerungsschalter führt das Ein- und Ausschalten nach einer
Verzögerungszeit von ca. 60 Sekunden aus. Der Zweck dieser
Verzögerungen ist es zu vermeiden, das sich das Gerät aufgrund
plötzlicher Veränderungen der Helligkeit ein- oder ausschaltet (Blitze,
Wolken, Autoscheinwerfer usw.).
TECHNISCHE DATEN
Betriebsspannung 230 V~ 50 Hz.
Schaltleistung 10(3) A / 250 V~
Empfohlene Höchstlasten:
Glühlampen 2000 W
Leuchtstofflampen 100 VA
Niedervolt Halogenlampen 1000 VA
Halogenlampen (230 VAC) 1000 W
Energiesparlampen (CFL) 100 VA
Downlights 100 VA
LEDs 50 VA
Eigenverbrauch 8 VA (ca. 1 W.)
Sensor Cadmiumsulfid
Lichtempfindlichkeit 5-300 Lux
(logarithmisch)
Einschaltverzögerung 60 Sekunden
Ausschaltverzögerung 60 Sekunden
Betriebstemperatur -30 ºC bis +50 ºC
Schutzart IP54 gemäß EN 60529
Schutzklasse II bei korrekter Montage EN 60335
ABMESSUNGEN
07/07.2018 A016.13.50527
ORBIS ZEITSCHALTTECHNIK GmbH
Robert-Bosch-Str. 3 D-71088 Holzgerlingen
Telefon 0 70 31 / 86 65 –0
Telefax 0 70 31 / 86 65 –10
E-mail: info@orbis-zeitschalttechnik.de
http://www.orbis-zeitschalttechnik.de
