FRA
VEGA
INTERRUPTEUR CRÉPUSCULAIRE
CONSIGNES D’UTILISATION
DESCRIPTION
L’interrupteur crépusculaire VEGA permet le contrôle d’une installation en fonction
de la luminosité.
L’appareil compare la luminosité ambiante avec le niveau réglé, si elle est
inférieure à ce niveau, il s’active après un temps de retard. Quand la luminosité
augmente jusqu’à atteindre le niveau d’extinction, il se désactive une fois écoulé le
temps de retard
INSTALLATION
ATTENTION : L’installation et le montage des appareils électriques doivent être
effectués par un installateur agréé.
AVANT DE PROCÉDER À L’INSTALLATION DÉCONNECTEZ L’ALIMENTATION.
L’appareil est protégé de façon interne contre les interférences par un circuit de
sécurité. Toutefois, certains champs électromagnétiques particulièrement forts
peuvent altérer son fonctionnement. Par conséquent, il ne doit pas être installé à
proximité de champs inductifs (moteurs, transformateurs, etc.).

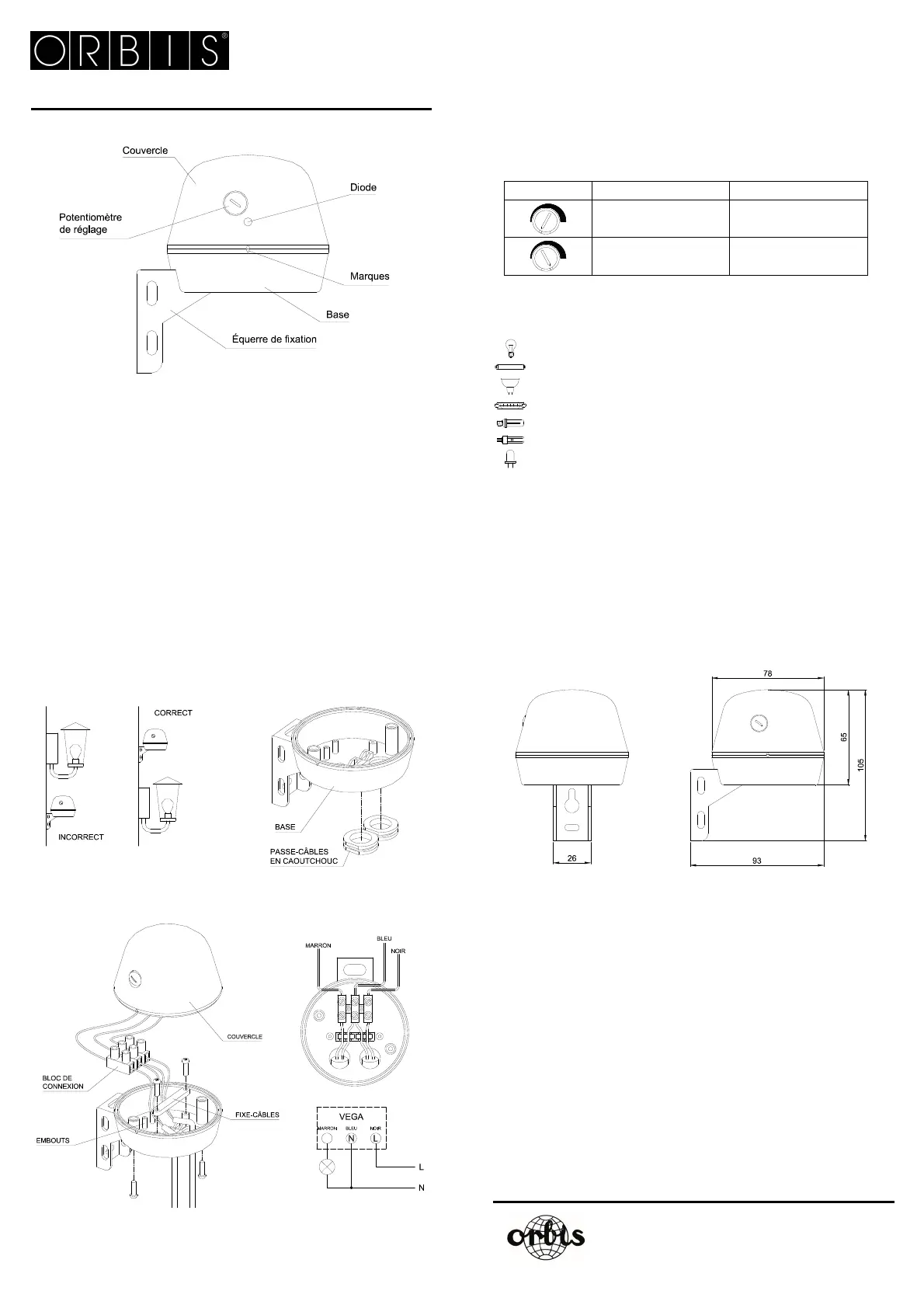

MONTAGE ET CONNEXION
Mural ou sur un support en évitant l’exposition directe aux rayons du soleil. Ne pas
installer dans des endroits où la lumière artificielle agit sur l’interrupteur
crépusculaire ni dans des endroits où des éblouissements ou des reflets peuvent
se produire.
Ouvrez l’appareil en retirant les 2 vis de fixation situées à sa base.
Insérez les 2 passe-câbles en caoutchouc dans les orifices de la base de
l’appareil.
Passez les câbles par les passe-câbles et connectez-les aux bornes de connexion
comme l’indiquent les figures
Insérez le bloc de connexion dans les embouts de la base de l’appareil et fixez les
câbles à l’aide du fixe-câbles muni de 2 vis.
Fermez l’appareil en faisant coïncider les 2 marques présentes sur le couvercle et
la base et fixez avec 2 vis.
RÉGLAGE
Le réglage de l’interrupteur crépusculaire VEGA doit être effectué quand la
luminosité ambiante est celle souhaitée pour le déclenchement de l’illumination, en
tournant le potentiomètre de réglage.
Tournez-le dans le sens contraire aux aiguilles d’une montre jusqu’au minimum.
Ensuite, tournez lentement dans le sens contraire jusqu’à ce que la diode s’allume.
L’illumination se déclenchera environ 60 secondes après l’allumage de la diode.
L’interrupteur crépusculaire réalise les allumages/extinctions après un temps de
retard d’environ 60 secondes. L’objet de ces retards est d’éviter qu’il s’active/se
désactive en raison de variations brusques de luminosité (éclairs, nuages, phares
d’automobile, etc.).
ALLUMAGE EXTINCTION
environ 5 LUX environ 25 LUX
environ 300 LUX environ 500 LUX
CARACTÉRISTIQUES TECHNIQUES
Alimentation : 230V~ 50Hz
Pouvoir de rupture : 10(3)A / 250V~
Charges maximales recommandées
Lampes incandescentes 2000 W
Fluorescents 100 VA
Halogènes basse tension (12V) 1000 VA
Halogènes (230 V) 1000 W
Lampes faible consommation (CFL) 100 VA
Lampes faible consommation (Downlights) 100 VA
Lampes LED 50 VA
Consommation propre : 8VA (environ 1W)
Type de capteur : Sulfure de cadmium
Sensibilité : 5-300 Lux. Logarithmique.
Retard d’allumage : 60 secondes
Retard d’extinction : 60 secondes
Température de fonctionnement : -30 C à +50 C
Degré de protection : IP54 selon EN 60529
Classe de protection : II conformément à la norme
EN 60335 dans des
conditions de montage
correctes.
DIMENSIONS
07/07.2018 A016.13.50527
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Teléfono:+ 34 91 5672277; Fax:+34 91 5714006
E-mail: info@orbis.es
http://www.orbis.es
