CONEXIÓN DEL TEMPORIZADOR
Conexión de temporizador
Conecte el temporizador a la válvula después
de que lo programe. Este temporizador sólo
funciona con los solenoides de CD incluidos
en el empaque. Reemplace cualquier
solenoide original en las válvulas conectada
al temporizador con estos solenoides de CD.
Nota: Los adaptadores de solenoide incluidos
pueden ser necesarios dependiendo de la
válvula específica.
1. Verifique que la unidad de temporizador
principal se insertó completamente en el
puerto de acoplamiento.
2. Tuerza sobre la cubierta protectora de
temporizador de manera suficientemente
firme como para asegurar un sello
impermeable y a prueba de suciedad. No
apriete demasiado.
Conexión de temporizador a la válvula
1. Fije el sujetador del temporizador al
solenoide en la válvula.
2. Retire el enchufe del receptáculo marcado
como “1” en el fondo del temporizador
3. Fije el conector de cables en el
receptáculo marcado como “1” en el fondo
del temporizador. Asegúrese de que el
conector esté completamente colocado en
el receptáculo.
4. Conecte el temporizador al sujetador del
temporizador.
5. Gire el selector a OFF. Espere 60
segundos o permita que el temporizador
cierre todas las válvulas.
6. Gire el selector a AUTO y vuelva a colocar
la tapa.

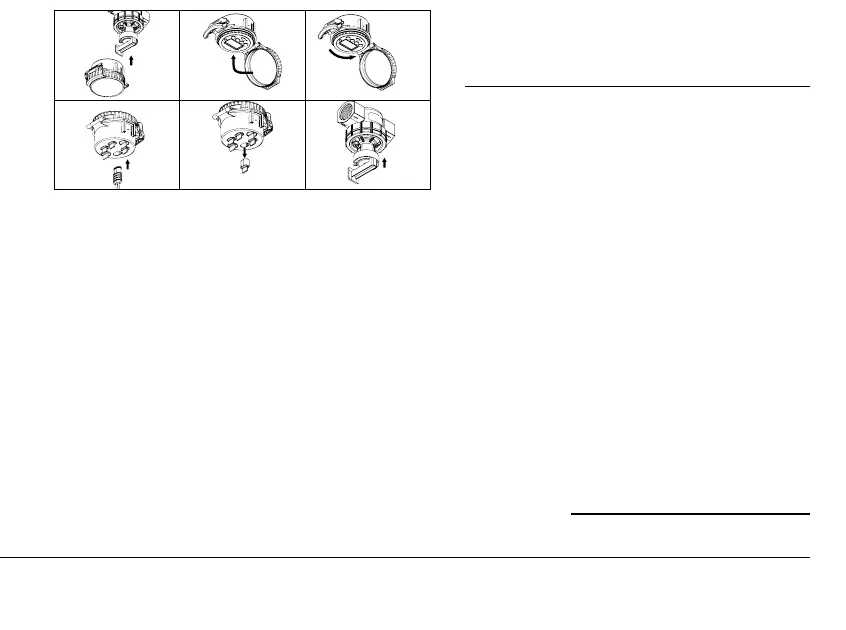

Paso2
Paso3
Paso1
Paso6Paso5
Paso4
