Orbit 94884 - Instalación

38 39
Sección 2: Instalación
Herramientas necesarias
• Destornillador plano
• Pelacables
1. Elija una ubicación.
Al elegir la ubicación para su programador, considere lo
siguiente:
• Elija una ubicación cerca de una toma de corriente
elétrica.
• Asegúrese de que las temperaturas de funcionamiento
no sean bajo 0° Celsius ni sobre 70° Celsius.
• Coloque el programador donde exista un acceso fácil a
los cables de las electroválvulas.
2. Instale el programador
• Use la plantilla de montaje (incluida) para marcar la
ubicación del tornillo de montaje en la pared. Consulte la
figura 1.
• Instale un tornillo No. 8 en la pared, en la ubicación
superior de la plantilla. Deje que sobresalga la cabeza
del tornillo 0,32 cm de la pared. Utilice tacos de
expansión (incluidos) en yeso o mampostería, si es
necesario, para una sujeción segura.
• Deslice el programador sobre el tornillo sobresaliente
(con la ranura con forma de cerradura en la parte
posterior del temporizador). Consulte la figura 2.
• Coloque un tornillo No. 8 a través de uno de los dos
orificios preformados ubicados en las esquinas inferiores
de la caja plástica. Consulte la figura 2.
3. Conecte los cables de las electroválvulas al programador.
• Pele 12,70 mm del aislamiento de plástico de los
extremos de cada cable de las electroválvulas y también
del cable de empalme a las estaciones del programador.
• Conecte un cable de cada electroválvula (no importa
cuál) a un solo cable “común” del programador.
• Conecte el cable restante de cada electroválvula al cable
correspondiente a la estación elegida del programador.
Consulte la figura 3.

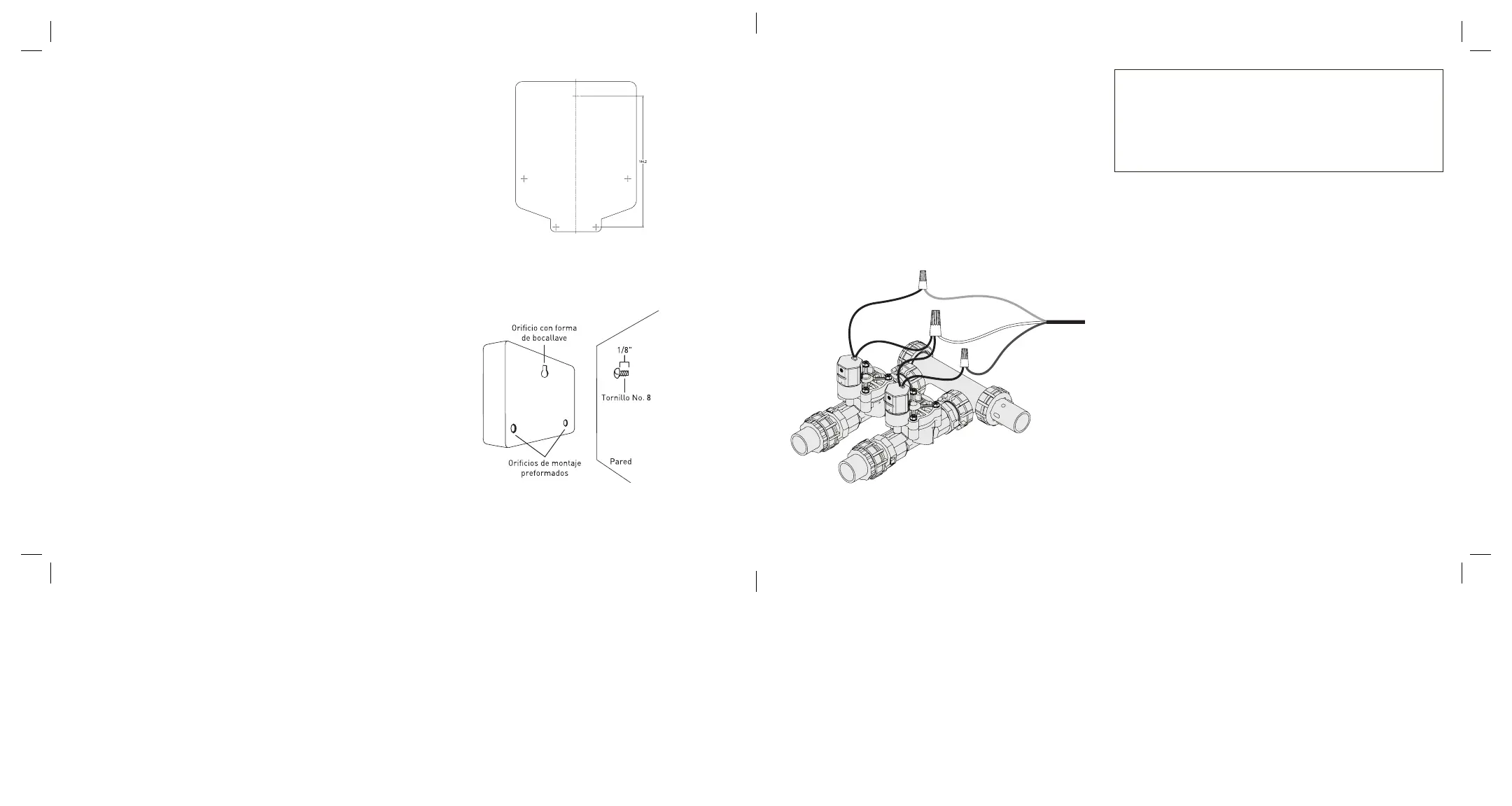

Figura 2: Fije el programador a la pared mediante tornillos.
Figura 1: Use la plantilla de montaje (incluida)
Figura 3:
Conexión de las
electroválvulas
Nota: La intensidad máxima para cada estación/bomba es
250mA (una electroválvula), la intensidad máxima para
el programador es 500mA. Si se conecta más de una
electroválvula a una estación, el programador se dañará
permanentemente. Si la distancia entre el programador y las
electroválvulas no supera los 200 m, utilice cable de sección 1,5
mm
2
.
Importante: Se recomienda empalmar los cables con conectores
estancos, soldaduras y/o cinta de vinilo para evitar la corrosión de
la conexión y para protegerla del agua.
Conexión de las electroválvulas
Pele 12,70 mm del aislamiento de plástico de los extremos de
cada cable individual. Cada electroválvula tiene dos cables. Un
cable (no importa cuál) se debe conectar como el “común”.
El otro cable de la electroválvula debe conectarse al cable de
la estación específica del progrmador que controlará dicha
válvula. Los cables comunes para todas las electroválvulas
pueden conectarse juntos a un cable común que vaya al puerto
común del programador. Para evitar peligros eléctricos y
daños en el programador, se debe conectar sólo una válvula a
cada estación. Consulte la figura 4.
Importante: El cable se puede enterrar en el suelo; sin embargo,
para mayor protección, los cables pueden extenderse por un tubo
de PVC y enterrarse en el suelo. Tenga cuidado y evite enterrar los
cables en sitios donde se puedan dañar por futuras excavaciones o
zanjas.
Su temporizador está equipado con terminales simples “a
presión” para una conexión fácil. Conecte el cable común al
terminal común. Conecte los cables restantes a los terminales
de las estaciones correspondientes.
Solenoide
Conector
estanco
Al
programador
Electroválvula
Cable
Común
