Sezione 2: Installazione
Utensili necessari
• Cacciavite a stella
• Pinza spelafili
1. Scelta del luogo adatto
Scegliere il luogo adatto rispettando i seguenti criteri:
Scegliere una posizione vicina ad una presa di corrente.
Accertarsi che la temperatura ambiente non sia
inferiore a32° o superiore a 158° Fahrenheit
(inferiore a 0° C o superiore a 70° C).
Mettere il timer in una posizione dove si possa
accedere con facilità ai fili dell'irrigatore (provenienti
dalle valvole).
2. Installare il timer
Utilizzare lo schema di montaggio (incluso) per
marcare sulla parete la posizione delle viti di fissaggio.
Vedi figura 1
Inserire una vite n°8 nella parete nel segno superiore
sullo schema di montaggio. Lasciare che la testadella
vite sporga dalla parete di circa 3 mm. Senecessario
utilizzare dei tasselli a espansione (inclusi)per
cartongesso.
Inserire il timer sulla vite che sporge (usando la
fessura a forma di buco della serratura che si trova
nella parte posteriore del timer). Vedi figura 2
Avvitare una vite n°8 in uno dei due fori pre-forati
situati negli angoli inferiori della scatola. Vedi figura 2
3. Collegare i fili della valvola al timer
Spellare circa 12 mm (1/2") all'estremità di ogni
filo sia per i fili del timer che per quelli delle
valvole.
Collegare un filo di ogni valvola (non importa
quale) ad un solo filo dell'irrigatore neutro
(solitamente è quello bianco).
Collegare il filo rimasto da ogni valvola ad un filo
colorato separato dell'irrigatore.
Vedi figura 3
Nota: Il carico massimo per ogni zona/pompa è di 150mA
(una valvola), il carico massimo per il timer è di 500mA.

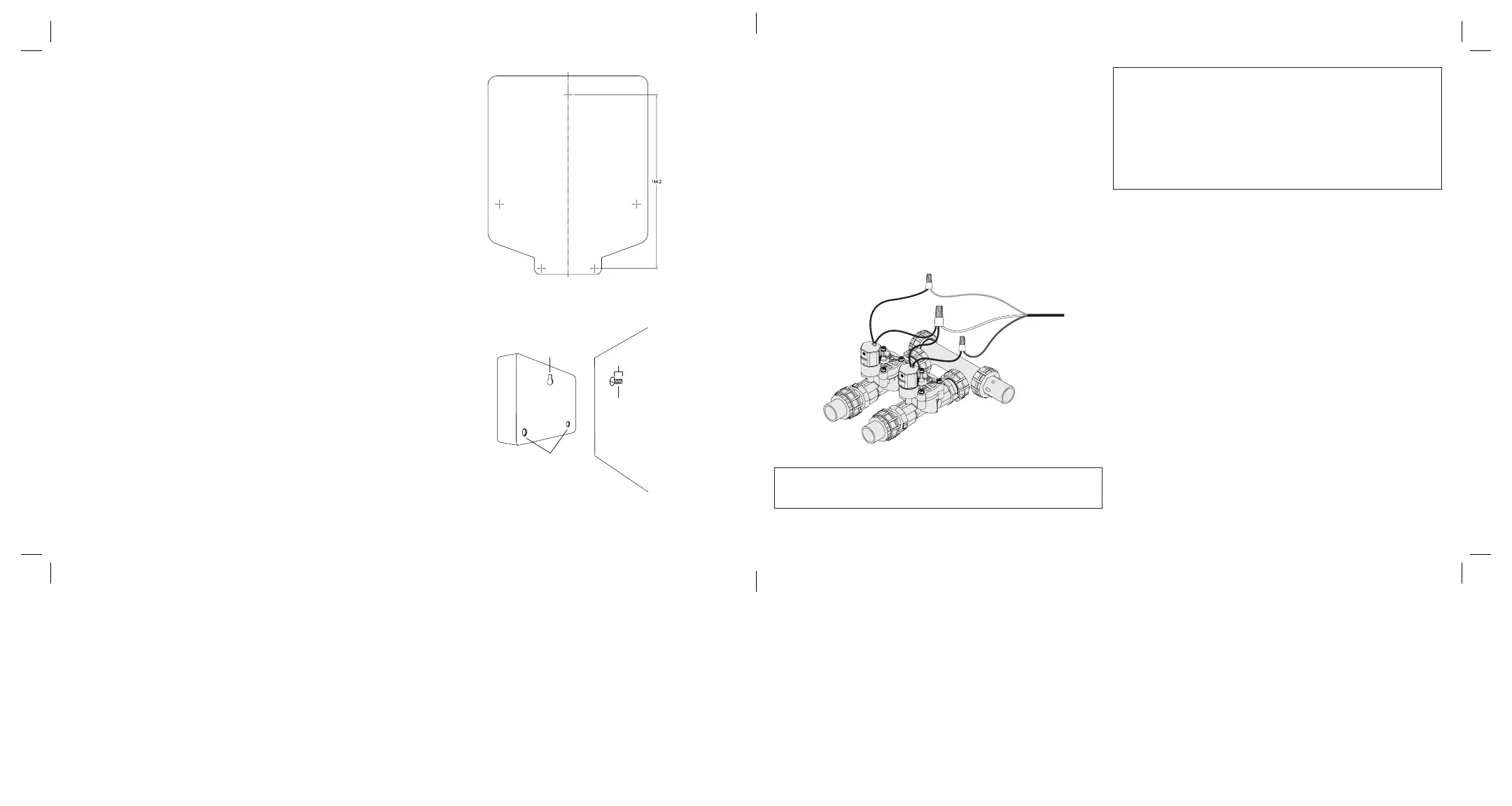

Figura 2: Fissate il timer alla parete utilizzando la fessura
a forma di buco della serratura
Buco della serratura
Fori di montaggio
pre-formati
Vite n˚ 8
Perete
1/8"
Figura 1: Utilizzate lo schema di montaggio
(incluso)
Se si collega più di una valvola alla stessa zona, il timer subirà
dei danni permanenti.
Se la distanza fra il timer d'irrigazione e le valvole è inferiore
a 210 mt (700') utilizzare un filo per irrigatore Orbit
®
o un
filo termostatico di calibro 20 (AWG) per collegare il timer
d'irrigazione alle valvole. Se la distanza è superiore a 210 mt
(700') utilizzare un filo di calibro 16 (AWG).
Importante: Raccordate tutti i fili utilizzando delle fascette
da elettricista, da una saldatura, e/o da nastro isolante.
In un ambiente umido come una cassetta delle valvole,
viconsigliamo di utilizzare dei cappucci serrafilo lubrificati
o dei giunti rapidi Orbit per evitare la corrosione della
connessione e che possa infiltrarsi dell'acqua.
Collegamento delle elettrovalvole
Spellare 12 mm (1/2") all'estremità di ogni filo. Ogni
valvola è dotata di due fili. Dovete utilizzare uno dei fili
(non importa quale) come conduttore neutro. L'altro filo
della valvola deve essere collegato al filo della zona che
controllerà questa valvola. I fili neutri di tutte le valvole
possono essere collegati insieme ad un solo filo neutro
collegato al timer. Per evitare il rischio di folgorazioni
e danneggiare il timer, ogni zona deve essere collegata
ad una sola valvola. Vedi figura 4
Importante: Il filo può essere interrato; tuttavia, per una
maggiore protezione, i cavi possono essere inseriti in una
tubatura in PVC che verrà quindi interrata. Attenzione a non
interrare i fili in luoghi dove potrebbero essere danneggiati
da scavi o lavori di giardinaggio futuri.
Solenoide
Filo neutro
Verso il timer
Valvola
Cappuccio di
connessione
Figura 3:
Collegamento delle
elettrovalvole
