ESPAÑOL

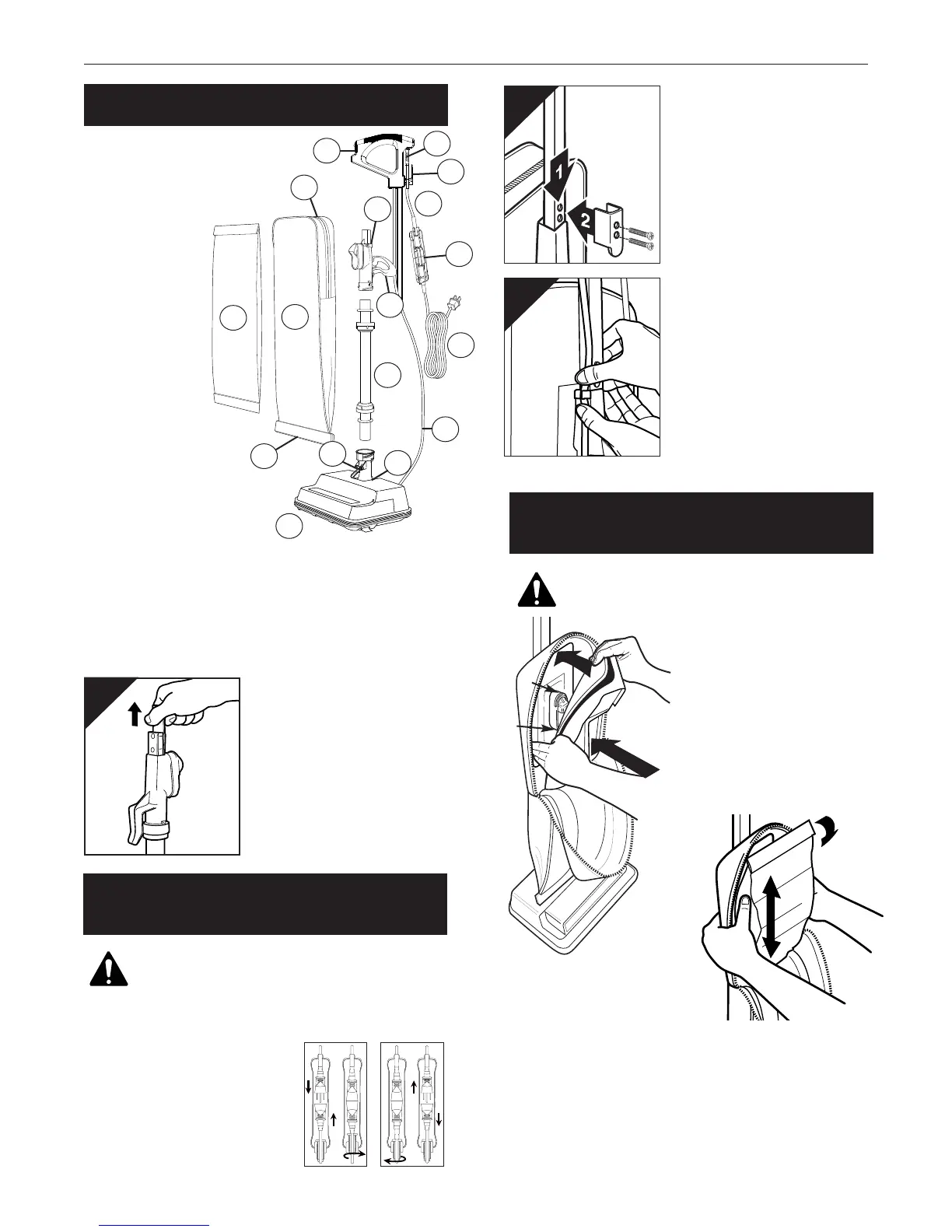

Ensamblaje
Para ayudarle a identificar los
componentes de su aspiradora,
las piezas se han numerado
como sigue:
1
Antes de armar la
máquina, retire los dos
tornillos del conjunto
conector. Remueva el
inserto plástico halando
hacia arriba
Para reemplazar la
bolsa para polvo de filtro
INSTALACION DE LA BOLSA:
1. Enganche la parte inferior de la
abertura del collarín de la bolsa
sobre el reborde “B” del
ensamblaje de la conexión. Jale
sobre el collarín de la bolsa y
encaje sobre el reborde “A” de
la conexión.
2. Oprima sobre los bordes del
collarín de la bolsa para
asegurarse que la bolsa esté
totalmente instalada.
IMPORTANTE:
Verifique para
asegurarse que el collarín de la
bolsa esté detrás de los
rebordes “A” y “B”. Si no, el
polvo se filtrará hacia la bolsa
exterior. Cuando la bolsa de
filtro está en su lugar, cierre la
bolsa exterior con el sujetador
de cremallera.
ADVERTENCIA: Desconecte el cordón de
la toma eléctrica antes de dar servicio.
A
B
Deslice la sección del
mango superior sobre la
sección correspondiente
del conjunto conector.
Inserte un tornillo en el
agujero superior y un
tornillo en el agujero
inferior, y luego apriete
firmemente hasta que el
mango quede ajustado.
2
Fije el cordón en la grapa
oprimiéndolo encima y
debajo de la grapa para
asegurarse que quede
completamente metido en
ella.
3
Ensamblaje
de la
conexión
Sección del asa,
superior
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
1 Sección de manija,
superior
2 Tubo, inferior
3 Cabezal de potencia
4 Bolsa exterior
5 Bolsa recolectora de
polvo tipo filtro de
papel
6 Cable de suministro
de energía
7 Resorte de retención
8 Barra tensora de
bolsa
9 Cremallera
10 Interruptor de
Encendido/Apagado
11 Gancho para cable
12 Aro plástico /
abrazadera de cable
13 Conjunto de conector
/ Manija de trans
porte trasera
14 Carcasa del venti
lador
15 Conjunto de cable
16 Sujetador del cable
17 Espiral
Instrucciones para el
sujetador del cable
ADVERTENCIA: Antes de suministrar servicio de
mantenimiento o remover el sujetador del cable,
desenchufe el cable fuera del tomacorriente
eléctrico.
Ensamblaje:
1. Conecte el conector y receptáculo.
2. Inserte a presión el cable dentro del
sujetador.
3. Gire el inserto hasta que asegure
contra el conector
4. Verifique que la rotación se realice
según se muestra para garantizar el
enganche apropiado
Desensamblaje:
1. Remueva el cable fuera del sujetador
2. Desconecte el conector y receptáculo.
Ensamblaje
Desensamblaje
