ORGAPACK OR-T 400
5.6 SPANNKRAFT EINSTELLEN
– Drucktaste „Funktion“ (12/1) einmal kurz betätigen.
– Drucktaste „Spannkraft“ (12/2) mehrmals betätigen,
bis die blinkende Segment-Anzeige (12/3) die ge-
wünschte Spannkraft anzeigt (2 sec. warten bis Wert
gespeichert).
1 = minimale Spannkraft ca. 400/1200 N* (PP)
9 = maximale Spannkraft ca. 1600/4000 N* (PET)
* siehe Kapitel 5.7
5.8 SCHWEISSZEIT EINSTELLEN
– Drucktaste „Funktion“ (14/1) einmal kurz betätigen.
– Drucktaste „Schweisszeit“ (14/2) mehrmals betätigen,
bis die blinkende Segment-Anzeige (14/3) die ge-
wünschte Schweisszeit anzeigt (2 sec. warten bis Wert
gespeichert).
1 = minimale Schweisszeit
7 = maximale Schweisszeit
5.7 SOFTSPANNUNG EINSTELLEN
Am Gerät können folgende zwei Bandspan-
nungsbereiche eingestellt werden:
A = 1200–4000 N, Standard, PET Bänder
B = 400–1600 N, Softspannung*, PP Bänder
* Softspannung: langsames Anlaufen des Spann-
rades. Verhindert übermässiges Verschmutzen bei
PP-Band.
Softspannung einstellen:
– Drucktaste „Funktion“ (13/1) einmal kurz betätigen.
– Drucktaste „Betriebsart“ (13/2) mehrmals betätigen,
bis die grüne LED-Anzeige „SOFT“ (13/3) zusammen
mit der gewünschten Betriebsart aufl euchtet (siehe
Kapitel 5.5).
5.9 BANDBREITE EINSTELLEN
Das Gerät kann mit zwei verschiedenen Band-
breiten betrieben werden:
– 15–16 mm
– 18–19 mm
a) Umbau von 15–16 mm auf 18–19 mm
– Akku aus Gerät ziehen.
– Senkschraube (15/2) lösen und Bandanschlag vorne
16 mm (15/1) entfernen.
– Wippenhebel gegen den Traggriff ziehen, Senk-
schraube (15/4) lösen und Bandführung 16 mm
(15/3) entfernen.
Fortsetzung Seite 22
+ / -
+ / -
➟

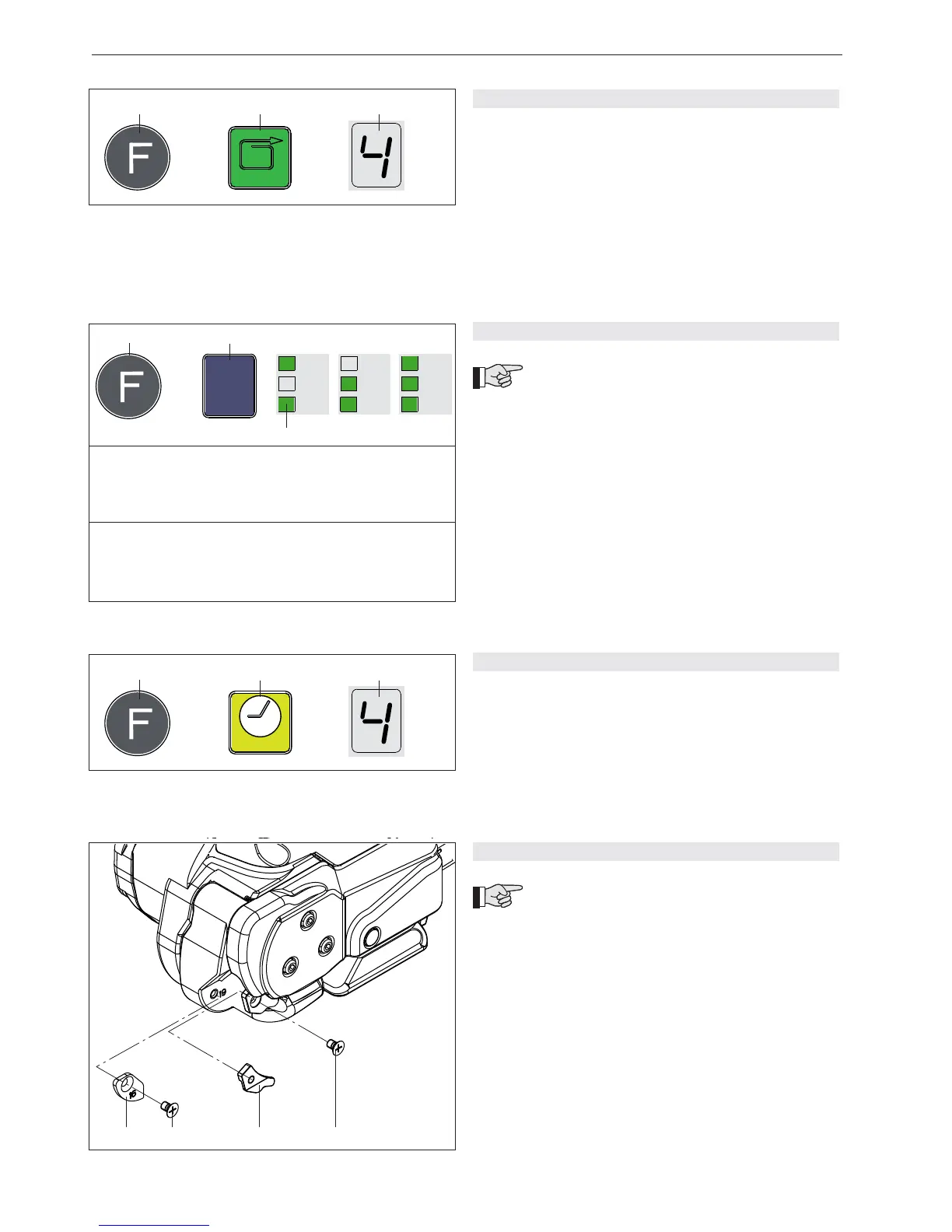

Fig. 12
1
2
3
=
➟
Fig. 14
1
2
3
=
Fig. 15
1
2 3 4
AUTO
MAN.
SOFT
➟
Fig. 13
1
2
3
=
AUTO
MAN.
SOFT
AUTO
MAN.
SOFT
AUTO
MAN.
SOFT
A)
1 2 3 4 5 6 7 8 9
1200 1550 1900 2250 2600 2950 3300 3650 4000 N
264 341 418 496 573 650 727 804 882 lbs.
B)
1 2 3 4 5 6 7 8 9
400 550 700 850 1000 1150 1300 1450 1600 N
88 121 154 187 220 253 286 319 353 lbs.
