22
09.09/WE
ORGAPACK OR-T 400

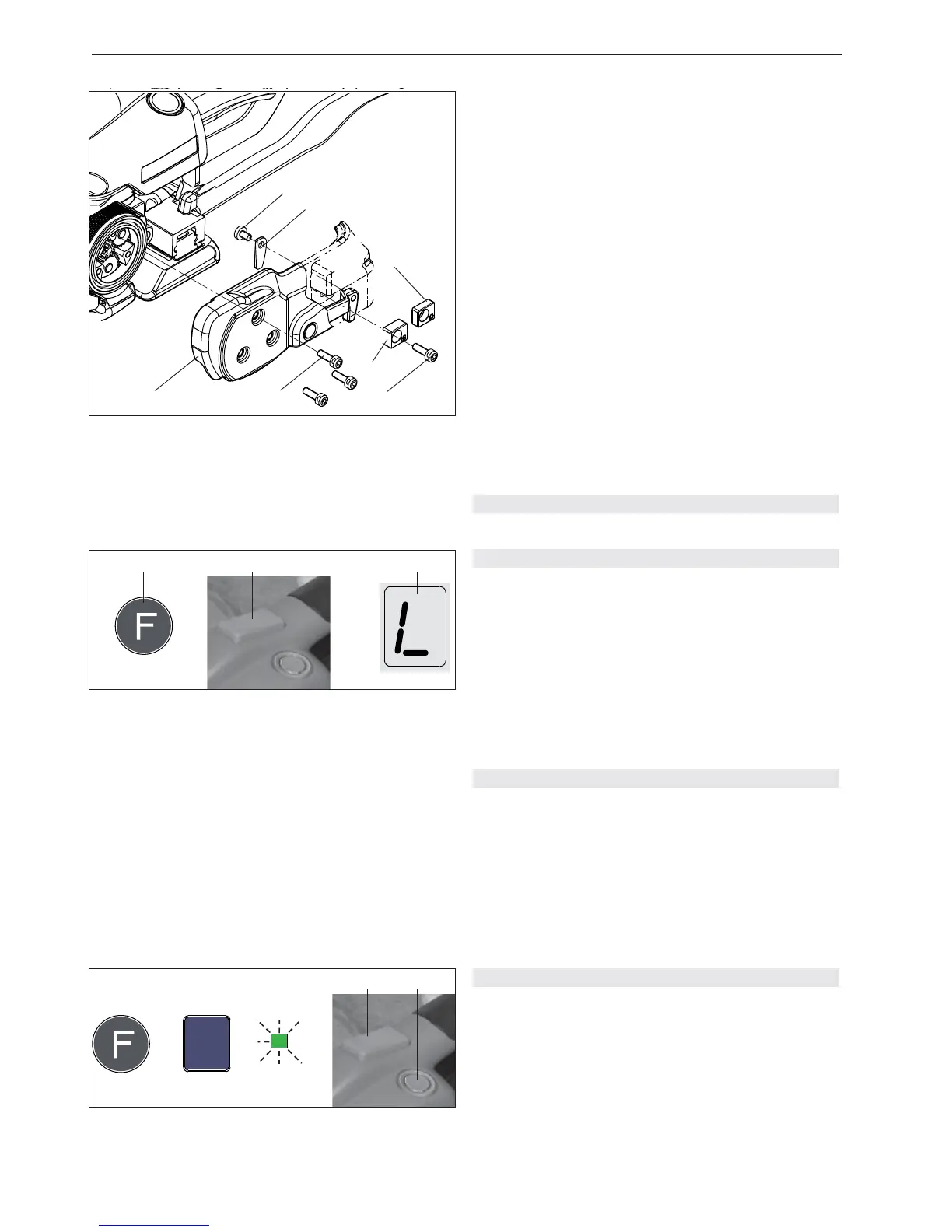

Fig. 16
1
2
3
4
5
7
6
– Drei Zylinderschrauben (16/2) lösen.
– Wippenhebel gegen den Traggriff ziehen, Zylinder-
schraube (16/4) lösen und Anschlag hinten 16 mm
(16/3) entfernen.
– Abdeckung (16/1) entfernen.
– Linsenschraube (16/7) lösen und Bandführung hinten
16 mm (16/6) vom Hebel entfernen.
– Abdeckung (16/1) wieder montieren.
– Anschlag hinten 19 mm (16/5) montieren.
b) Umbau von 18–19 mm auf 15–16 mm
– Bandanschlag 16 mm (15/1) montieren (Senk-
schraube (15/2) mit Loctite 222 sichern).
– Bandführung 16 mm (15/3) montieren (Senk-
schraube (15/4) mit Loctite 222 sichern).
– Anschlag hinten 19 mm (16/5) entfernen.
– Drei Zylinderschrauben (16/2) lösen und Abdeckung
(16/1) entfernen.
– Bandführung hinten 16 mm (16/6) montieren.
– Abdeckung (16/1) wieder montieren.
– Anschlag hinten 16 mm (16/3) montieren.
6.1 TASTENSPERRE EIN- UND AUSSCHALTEN
Die Tastensperre kann eingeschaltet werden, um uner-
wünschtes Verstellen der Einstellungen zu verhindern.
– Drucktaste „Funktion“ (17/1) betätigen und halten,
zusätzlich Spanntaste (17/2) betätigen. Akustisches
Signal ertönt–Tastatur ist gesperrt. Bei Betätigung
einer Drucktaste wird an der Segment-Anzeige „L“
(Lock) (17/3) angezeigt.
– Das Ausschalten der Tastensperre erfolgt gleich wie
das Einschalten.
6 SONDERFUNKTIONEN
6.3 GERÄTE-RESET
Der Geräte-Reset darf nur bei einer Blockade des Wip-
penhebels durchgeführt werden:
– In Betriebsart „Vollautomatisches Umreifen“ wechseln
(siehe Kapitel 5.5).
– Schweisstaste (18/1) betätigen und halten, danach
Spanntaste (18/2) betätigen. Geräte-Reset startet
(für ca. 0,5 sec. wird geschweisst).
Konnte der Geräte-Reset nicht erfolgreich durchgeführt
werden, bitte Servicestelle kontaktieren!
AUTO
MAN.
SOFT
➟
2
=
Fig. 18
1
blinkend / fl ashing /
clignote
AUT
