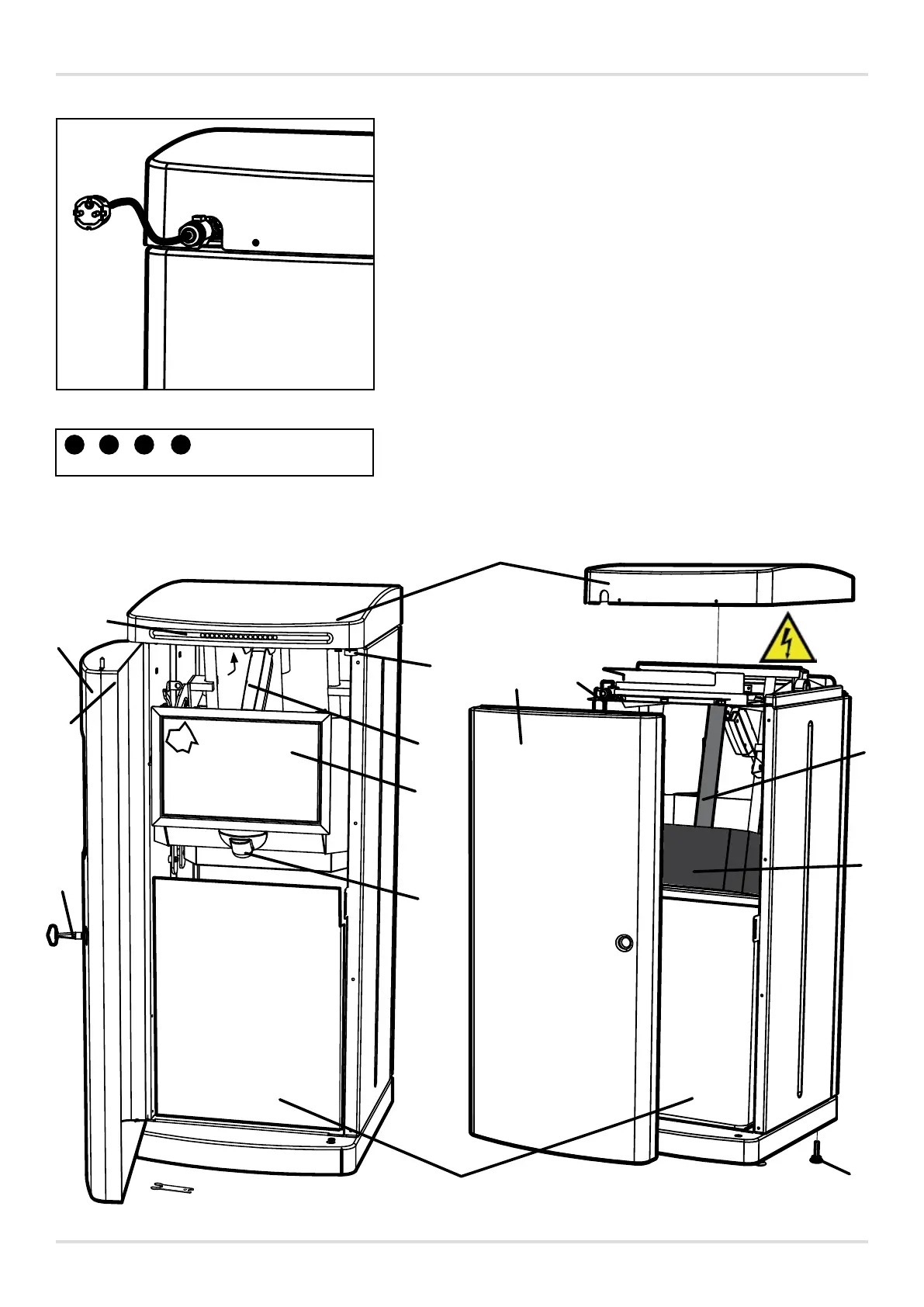

ПЕРЕДНЯЯ ЧАСТЬ МАШИНЫ ЗАДНЯЯ ЧАСТЬ МАШИНЫ
ОПИСАНИЕ МАШИНЫ
Части машины
A
Верхняя крышка
B
Дверца
C
Держатель мешка для отходов
D
Загрузочный люк
E
Плита пресса
F
Задняя панель/дверца*
G
Датчик движения (чувствительность датчика по
расстоянию может отрегулировать уполномоченный
специалист по техобслуживанию)
H
Ключ
I
Регулируемая ножка
J1
Магнитный выключатель
J2
Магнит
J3*
Магнит (на модели с дверцей)
K
Большой привод, для плиты пресса
L
Малый привод, для загрузочного люка
M
Плата со светодиодным индикатором состояния
N
Подключение к электросети (быстроразъемное
соединение, кабель и вилка)
O
Ключ для регулируемой ножки
P
Индуктивный датчик (2 шт.)
Q
Магнит (для загрузочного люка)
R
Кнопки для выбора режима работы (на плате
светодиодного индикатора)
Русский
5
