Ottobock | 393R30/3R21
Undvik att utsätta protespassdelarna i omgivningar som leder till korrosion på metall-
delarna, t.ex. sötvatten, saltvatten, syror och alla andra vätskor. Om denna medicinska
produkt används under ovannämnda omgivningsvillkor, förfaller alla garantianspråk på
Otto Bock HealthCare.
V.v. informera också patienten.
2.3 Funktion
Ledöverdelen (3) med kopplingskärna och ledunderdelen (2) är förbundna med varandra med
axelhållare (4+5) och axelarmar. Genom rörelsekaraktäristiken för leden, minskas töjningen av den
kosmetiska skumplastbeklädnaden i sittställning. Ingjutningsankaret (1) fästs i stumpinbäddningen
och utgör den justerbara förbindelsen med kopplingskärnan; härvid förändras vridningspunktens
läge (momentanvridningscentrum) beroende av böjningsställningen. I utsträckt ställning ligger
Den integrerade frambringaren tjänar som styrning i svängningsfasen. Spänningen i frambringar-
fjädern och axelfriktionen kan regleras oberoende av varandra (se avsnitten 5 och 6).

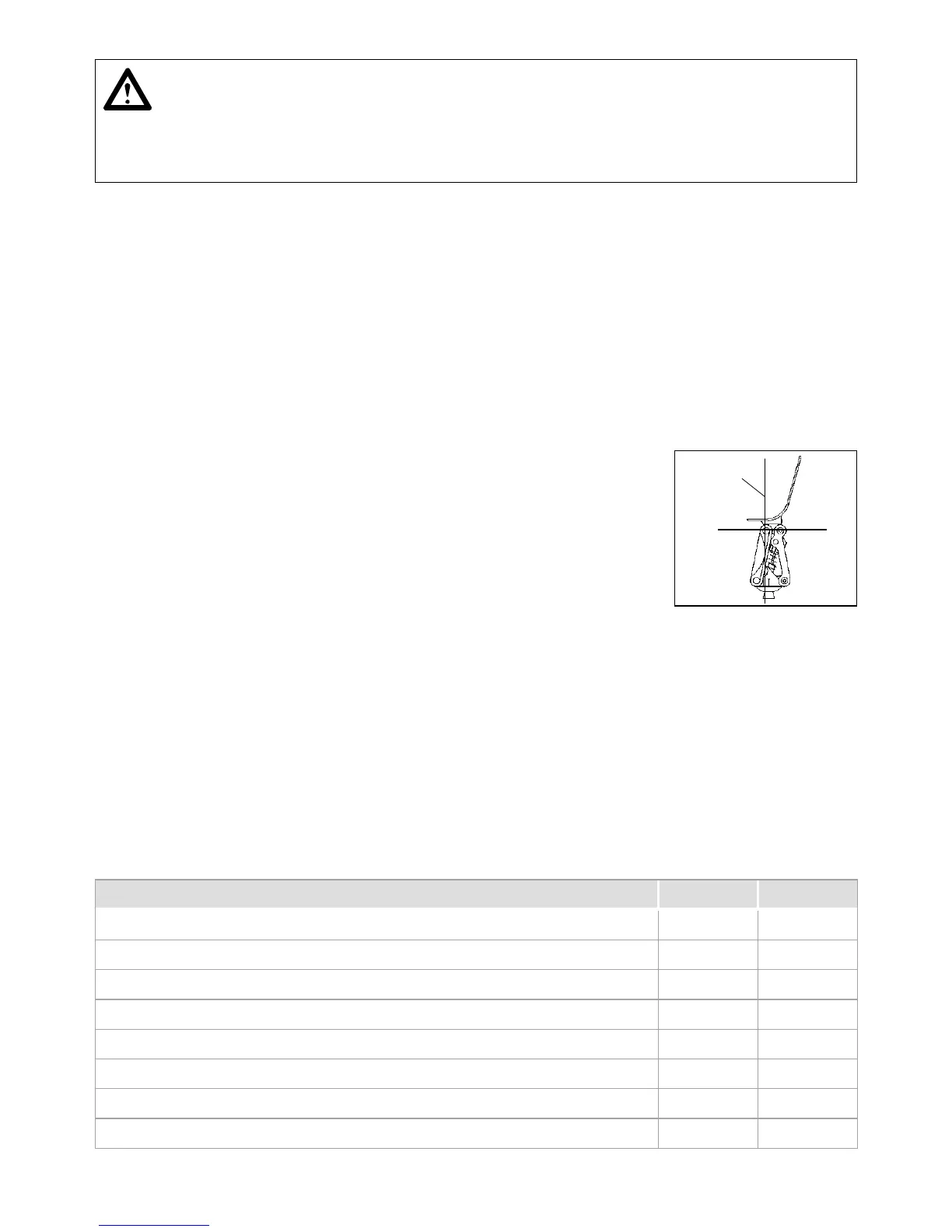

2.4 Uppbyggnadsrekommendationer och montage
Protes-skaftets tredimensionella anordning och modularkomponenterna
påverkar protesens statiska och dynamiska funktion. Stumpens ställning
måste tas med i bedömningen för skaftanslutningen. Lodlinjen i frontal-
och sagittalplanen, som utritas från gipsavgjutningen och testskaftutprov-
ningen från höftledsvridpunkten, underlättar ingjutningsankarets resp.
skaftadapterns riktiga positioner. Protesfot och knäled inordnas efter de
rekommenderade värdena på uppbyggnadslinjen. Uppbyggnadslinjen går
genom den övre, främre axeln (se bild). Vi rekommenderar att ni använ-
der Ottobock uppbyggnadsapparat L.A.S.A.R. Assembly 743L200 (eller uppbyggnadsapparat
743A100). För noggrann inspänning av knäleden i L.A.S.A.R. Assembly 743L200, rekommenderar
vi specialanordningen 743Y89=1 och 2. För optimering av uppbyggnaden på patienten visar sig
L.A.S.A.R. Posture 743L100 vara till god nytta.
Normalledsfot (1H...), SACH-fot (1S...), Dynamic fot (1D10/1D11), Dynamic Plus (1D25), Gre-
issinger Plus (1A30) eller Dynamic Motion (1D35).
Uppbyggnadsanvisningar och viktbegränsningar för protesfötterna kan ni hämta från bruksanvis-
ningen från respektive fotpassdel.
3 Tekniska data
Artikelnummer 3R21 3R30
Vikt i g 1010 655
Systemhöjd i mm 99 99
Systemhöjd till uppbyggnadsreferenspunkt i mm 82 82
Systemhöjd från uppbyggnadsreferenspunkt i mm 17 17
Systemhöjd 90° i mm 30 30
max böjvinkel 110° 110°
max patientvikt 125 kg 125 kg
Mobilitetsgrad 1 och 2 1 och 2
Uppbygg-
nadslinje
