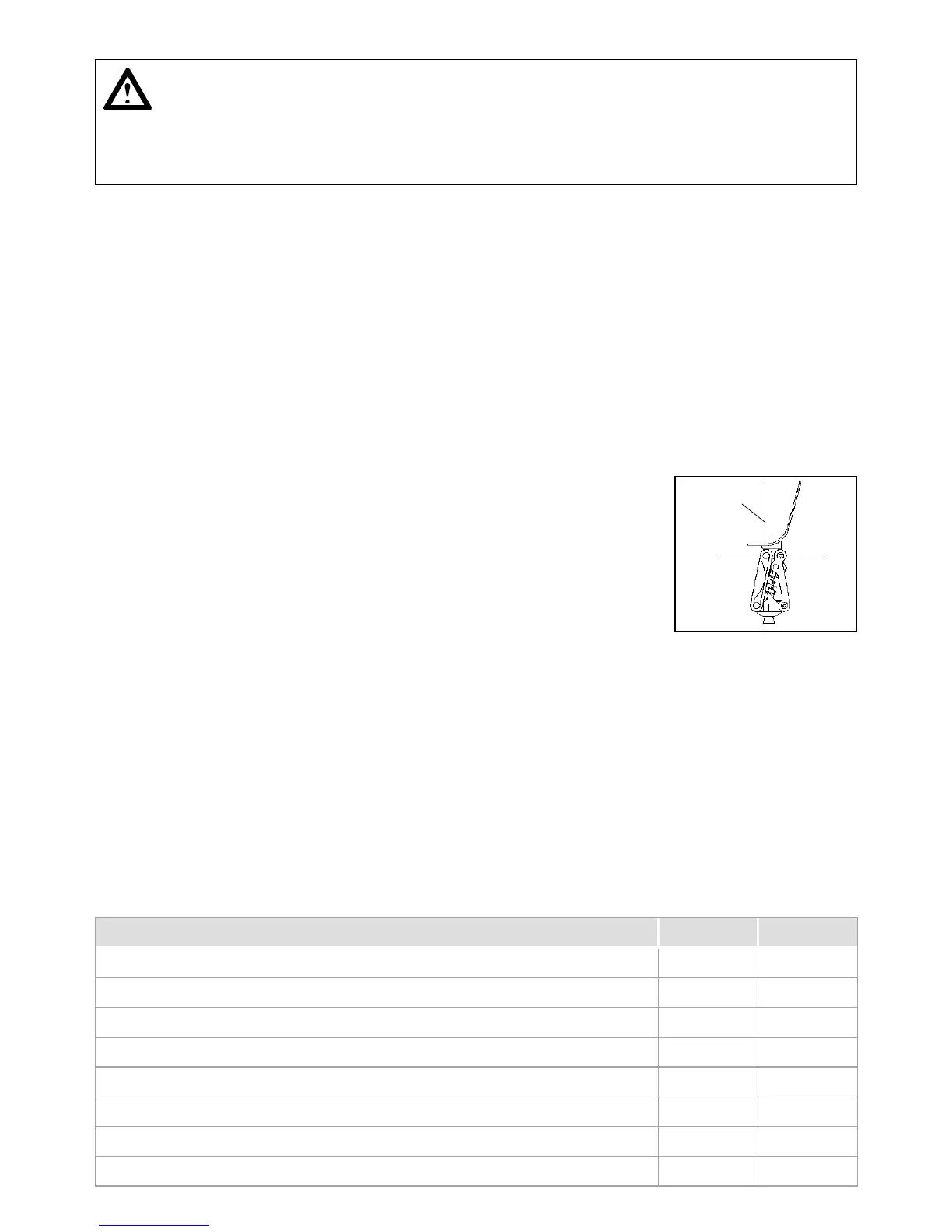

Ottobock | 53R30/3R21
Bitte vermeiden Sie es, Prothesenpassteile Umgebungen auszusetzen, die Korrosion
an den Metallteilen auslösen, z.B. Süßwasser, Salzwasser, Säuren und alle anderen
Flüssigkeiten. Bei Einsatz des Medizinproduktes unter diesen Umgebungsbedingungen
erlöschen alle Ersatzansprüche gegen Otto Bock HealthCare.
Bitte informieren Sie Ihren Patienten.
2.3 Funktion
Gelenkoberteil (3) mit Kupplungskern und Gelenkunterteil (2) sind durch Achslaschen (4+5) und
Achshebel (6) miteinander verbunden. Durch die Bewegungscharakteristik der Gelenke verringert
sich in der Sitzposition die Dehnung der kosmetischen Schaumstoff-Verkleidung. Der Eingussanker
(1) wird an der Stumpfbettung befestigt und stellt die justierbare Verbindung zum Kupplungskern
her; dabei verändert der Drehpunkt (Momentandrehzentrum) seine Lage in Abhängigkeit der
Beugestellung. In Streckstellung liegt der Drehpunkt in Höhe der Femurkondylen und wandert mit
zuhehmender Beugung nach unten und vorn.
Der integrierte Vorbringer dient zur Steuerung der Schwungphase. Die Spannung der Vorbringerfe-
der und Achsreibung können unabhängig voneinander reguliert werden (siehe Abschnitte 5 und 6).
2.4 Aufbau-Empfehlungen und Montage
Die dreidimensionale Einordnung des Prothesenschaftes und der Mo-
der Prothese. Die Stellung des Stumpfes muß für den Schaftanschluß
berücksichtigt werden. Lotlinien in der Frontal- und Sagittalebene, die
bei der Gipsabnahme und bei der Testschaft-Anprobe vom Hüftgelenk-
Drehpunkt aus angezeichnet werden, erleichtern das richtige Positionie-
ren von Eingussanker bzw. Schaftadapter. Prothesenfuß und Kniegelenk
werden nach den empfohlenen Werten zur Aufbaulinie eingeordnet. Die
Ottobock Aufbau-Gerätes L.A.S.A.R. Assembly 743L200 (oder des Aufbauapparates 743A100).
Zur präzisen Einspannung des Kniegelenkes im L.A.S.A.R. Assembly 743L200 empfehlen wir die
Spezial-Vorrichtung 743Y89=1 u. 2. Zur Optimierung des Aufbaus der Prothese am Patienten,
hat sich das L.A.S.A.R. Posture 743L100 bewährt.
Nach den funktionellen Anforderungen des Patienten sind folgende Prothesenfüße vorgesehen:
Normalgelenk-Fuß (1H...), SACH-Fuß (1S...), Dynamic Fuß (1D10/1D11), Dynamic Plus (1D25),
Greissinger Plus (1A30) oder Dynamic Motion (1D35). Aufbauangaben und Gewichtslimitierung
von Prothesenfüßen entnehmen Sie bitte der Bedienungsanleitung des jeweiligen Fußpassteiles.
3 Technische Daten
Artikelnummer 3R21 3R30
Gewicht in g 1010 655
Systemhöhe in mm 99 99
Systemhöhe bis Aufbaubezugspunkt in mm 82 82
Systemhöhe ab Aufbaubezugspunkt in mm 17 17
Systemhöhe 90° in mm 30 30
max. Beugewinkel 110° 110°
max. Patientengewicht 125 kg 125 kg
Mobilitätsgrad 1 und 2 1 und 2
Aufbaulinie
