OVERMOUNT EM-PLA - Assemblage de la Plaque Adaptatrice; Configuration de la Plaque Adaptatrice; Sélection du Matériel de Montage

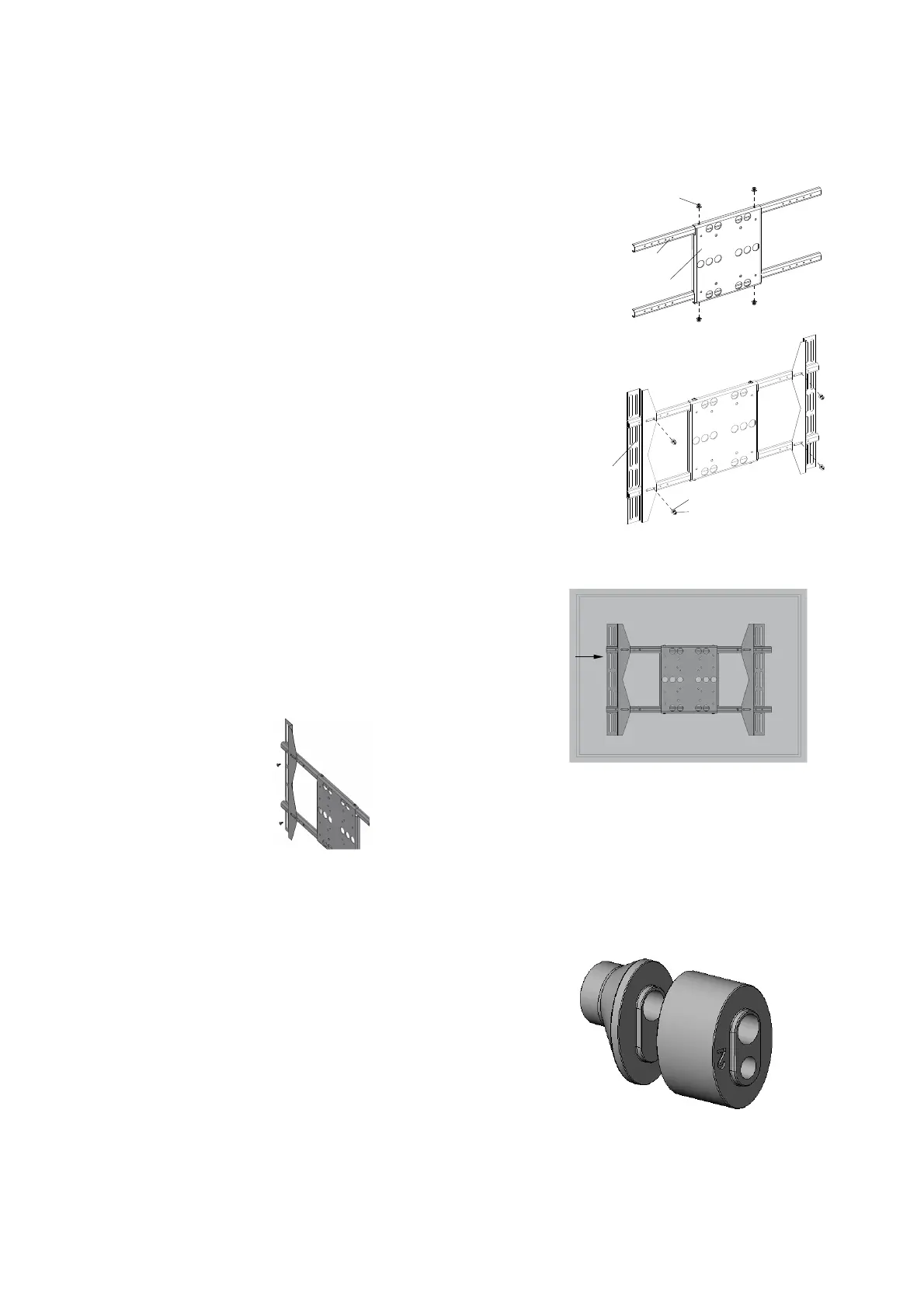

Étape 5 : Assemblage de la plaque adaptatrice
Fig.6.1
Fig.5.1
Fig.5.2
Étape 7 : Sélection du matériel de montage
Fig.7
7
Fixez le panneau d'adaptation aux barres d'adaptation au
moyen des quatre vis et des quatre rondelles métalliques (Fig.
5.1).
Fixez les supports d'adaptation aux barres d'adaptation au
moyen des quatre vis et des quatre rondelles métalliques (Fig.
5.2).
REMARQUE：afin d'accommoder des écrans de tailles
diverses, les supports peuvent être attachés suivant cinq
positions.
La plaque adaptatrice, de conception universelle, peut être
fixée suivant plusieurs dispositions de montage d'écran,
jusqu'à VESA 400 x 600.
La façon la plus simple de vérifier l'ajustement est de placer la
plaque à l'arrière de l'écran, avec un support de montage
aligné sur une série de trous de montage disposés à la
verticale (Fig. 6.1). Puis, à l'aide du système de centrage
automatique à crémaillère de l'adaptateur, glissez simplement
l'autre support de montage jusqu'à ce qu'il soit aligné sur la
deuxième série de trous de montages verticaux (Fig. 6.1). La
plaque devrait maintenant être centrée horizontalement à
l'arrière de l'écran plat.
Passez à l'étape 7 lorsque les supports sont correctement
alignés avec les trous de montage (Fig. 6.2).
Fig.6.2
Support
d'adaptation
Vis M6
Rondelle
métallique
(￠6*￠13*1.2)
Étape 6 : Configuration de la plaque
adaptatrice
Déterminez les vis de montage requises (A-H) pour votre écran.
Certains écrans plats nécessitent l'utilisation d'une cale
d'espacement. (Fig. 7).
Deux de ces cales d'espacement sont fournies :
- cale d'espacement de 5/8" (16 mm) à embout arrondi (L)
- cale d'espacement de 3/4" (19 mm) en bloc (M)
Rondelle métallique pour
vis M6 (￠6*￠10*1,2)
Barre d’adaptation
Panneau
d’adaptation
