SVENSKA
Värmepump Calidi XP
MA20-23 SE (Instruktionens originalspråk)
300
800
300300
3
0
0
F
C
B
H
A
D
E
G
3
0
0
-
4
0
0
2500
5
SVENSKA
Värmepump Calidi XP
MA20-23 SE (Instruktionens originalspråk)

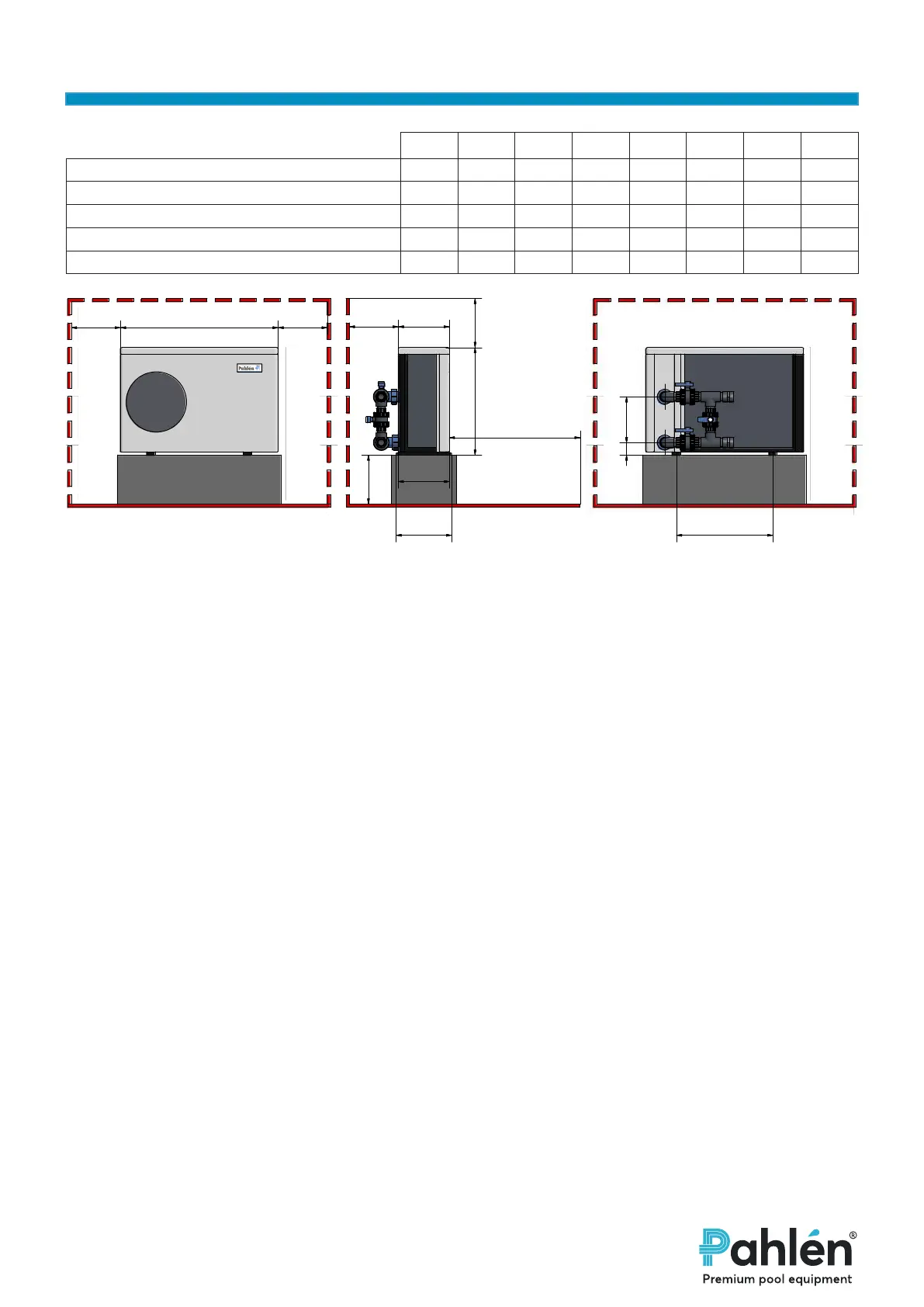

Dimensioner
A B C D E F G H
Art.nr. 14983340 Värmepump XP10 315 590 312 340 961 290 74 658
Art.nr. 14983341 Värmepump XP15 315 590 312 340 961 340 74 658
Art.nr. 14983342 Värmepump XP17 395 590 392 420 961 390 74 658
Art.nr. 14983343 Värmepump XP28 395 720 392 420 1092 620 74 958
Art.nr. 14983344 Värmepump XP35 505 790 496 530 1161 650 74 958
Installation
Vattenödet genom värmepumpen drivs av den externa poolcirkulationspumpen. Rekommenderat vattenöde framgår i den
tekniska specikationen.
Bypass-kit
Bypass-kit (art.nr 14950181 för c-c 280 mm till 390 mm, art.nr 14950182 för c-c 620 mm till 650 mm) är tillbehör från Pahlen
som innehåller alla kopplingar som erfordras för korrekt montage och möjlighet att enkelt justera vattenödet genom
värmepumpen optimalt.
Markstativ
Art.nr 14983407 för värmepumpsstorlek upp till XP17.
Väggstativ
Art.nr 14983408 för värmepumpsstorlek upp till XP15.
Placering
Placeringen av värmepumpen är mycket viktig och påverkar verkningsgrad och möjlighet för underhåll.
Tänk på följande faktorer:
• Värmepumpen måste installeras utomhus på en väl ventilerad plats för att undvika återcirkulation av den kylda
luften.
Det krävs minst 300 mm fritt utrymme från väggar, buskage eller annat runt hela värmepumpen för att inte hindra luftintaget.
Notera också att det krävs minst 2500 mm utrymme framför värmepumpen för att förhindra återcirkulation av luft.
Vi rekommenderar INTE att placera pumpen under takfot, trädäck eller veranda, då detta kan orsaka återcirkulation av den
kylda luften vilket i hög grad påverkar e󰀨ektiviteten.
• Tänk på att det skall vara enkelt att komma åt vid installation, (rördragning och elanslutning) samt att tillräckligt med utrymme
nns även för framtida underhåll.
• Total rörlängd mellan värmepump och pool bör inte överstiga 10 meter. Värmepumpen skall ALLTID anslutas med fasta rör.
• Värmepumpen ska placeras på ett stabilt och jämnt underlag, ett 300 – 400 mm högt betongfundament eller stativ som klarar
enhetens vikt. Fixera värmepumpens ram/fötter med M10-bultar.
• Värmepumpen får aldrig placeras i närheten av någon källa av explosiva eller frätande ämnen.
• För att skydda värmepumpen i utsatta lägen, undvika sand eller luft med högt saltinnehåll (eftersom detta kan täppa till,
ge skador eller korrodera enheten) kan man plantera buskar eller sätta upp staket som skydd men på lagom avstånd.
• När pumpen är i drift bildas kondensvatten i botten. Se till att medföljande dräneringsslang för vattenavrinning monteras.
Erfordrat fritt utrymme = min.mått i mm
