Värmepump Calidi XP
MA20-23 SE (Instruktionens originalspråk)
+/-
VISE
1
3
7
8
9
10
2
6
99
9
9
9
11
5
4
5
L
GREEN / YELLOW
BLUE
BROWN
NL
N
5 6
BLUE
GREY
BLACK
T N
S
R
GREEN / YELLOW
BEIGE
T
N
R
S
9
6
SVENSKA
Värmepump Calidi XP
MA20-23 SE (Instruktionens originalspråk)
1. Bräddavlopp
2. Bottenavlopp
3. Inlopp
4. JetSwim
5. Belysning
6. Cirkulationspump
7. Filter
8. Värmepump
9. Ventil
10. Avlopp
11. Dränering/avlopp

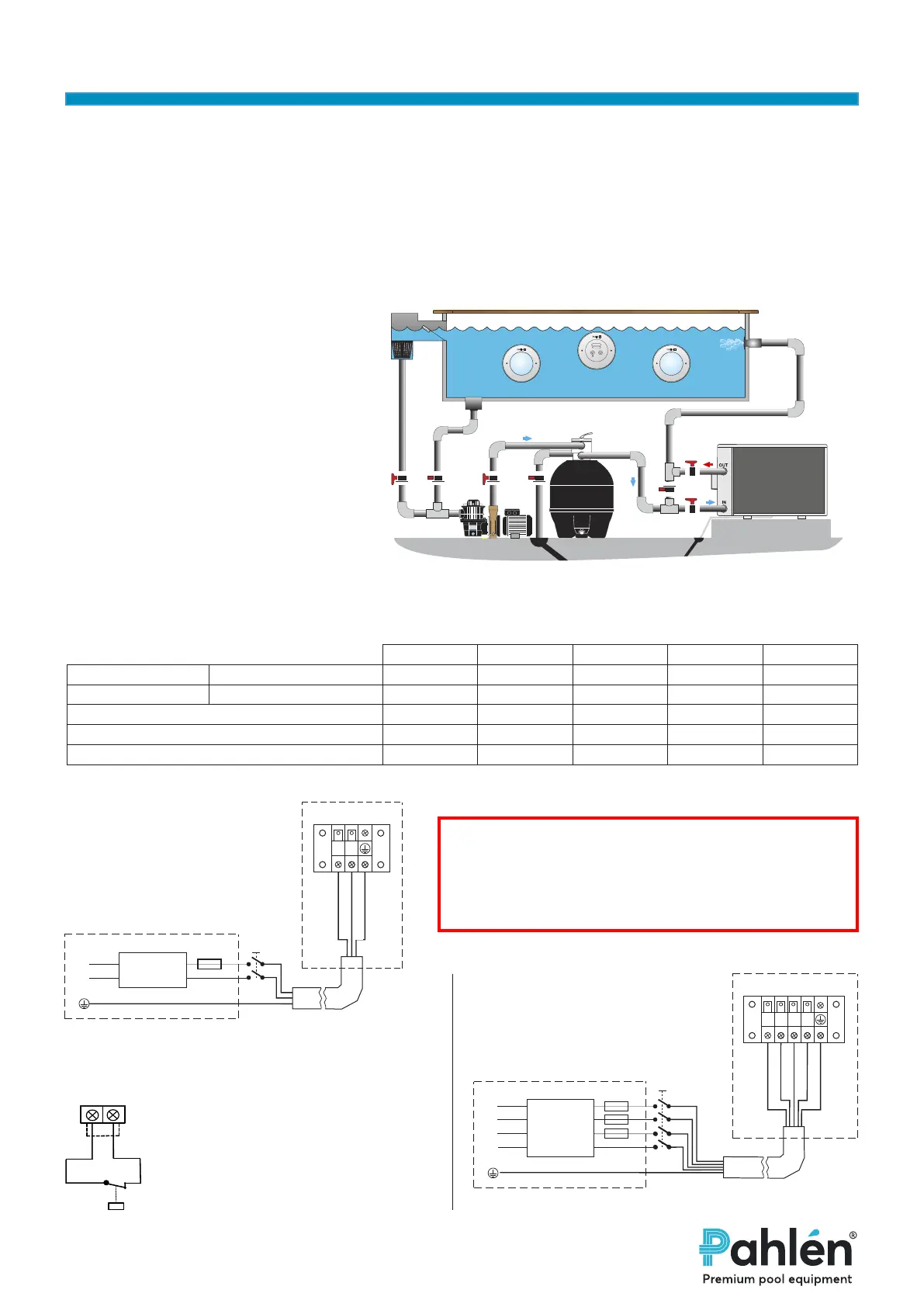

Elinstallation
Elinstallationen skall utföras av behörig elektriker enligt gällande föreskrifter.
Installationen skall föregås av en jordfelsbrytare och en arbetsbrytare.
Starta aldrig värmepumpen förrän all kabeldragning och efterkontroll är utförd.
XP10 XP15 XP17 XP28 XP35
Arbetsbrytare Dimensionerande ström 12A 16.5A 18A 9A 12A
Jordfelsbrytare Läckström 30mA 30mA 30mA 30mA 30mA
Маx.ström 10A 13.5 15A 7.0A 9.5A
Säkring 10A 16A 16A 10A 10A
Elkabel 3x2,5 mm² 3x2,5 mm² 3x2,5 mm² 5x2,5 mm² 5x2,5 mm²
OBS! Ovanstående data gäller vid elkabel ≤ 10 m. Om kabeln är längre än 10 m måste kabelarean ökas.
Kopplingsschema
Rörinstallation
Värmepumpen skall alltid anslutas med fasta PVC-rör Ø50 eller med ett bypass-kit (rekommenderas av Pahlén).
Avlastning kan behöva göras för rören så att de inte belastar värmepumpens anslutningar (brytkraften kan skada värme-
växlaren).
All åtdragning av unionskopplingarna till värmepumpen bör endast ske med handkraft (verktyg kan skada anslutningarna).
Optimalt placeras värmepumpen på ett fundament eller stativ ovan marknivå för att skydda den från skräp och snö.
OBS! Rörlängden mellan värmepump och pool bör inte vara mer än 10 meter.
Montera den medföljande dräneringsanslutningen nedåt i det hål som nns i värmepumpens bottenplatta. Anslut den med-
följande dräneringsslangen och se till att spill- och kondensvatten leds bort från värmepumpen.
Arbets-
brytare
Jord
Säkring
Elcentral
Anslutnings-
kabel
Jordfels-
brytare
Inkoppling i XP
400V
3-fas/50Hz
GRÖN/GUL
BLÅ
SVART
SVART
BEIGE
Start och stopp externt
Plint 5 och 6 kan användas för styrning av värmepumpens
start och stopp med hjälp av ett externt relä.
Demontera den bentliga kabeln
mellan plint 5 och 6.
Anslut ett externt relä till dessa plintar.
Relä slutet = värmepump ON
Externt relä
Arbets-
brytare
Jord
Säkring
Elcentral
Anslutnings-
kabel
Jordfels-
brytare
Inkoppling i XP
220-240V
1-fas/50Hz
GRÖN/GUL
BLÅ
BRUN
Innan du ansluter strömförsörjningen
• Kontrollera att installation och röranslutningar är enligt ritning.
• Kontrollera att elektriska ledningar är anslutna enligt schema.
• Kontrollera jordningen extra noga.
GRÅ
