Unidade exterior

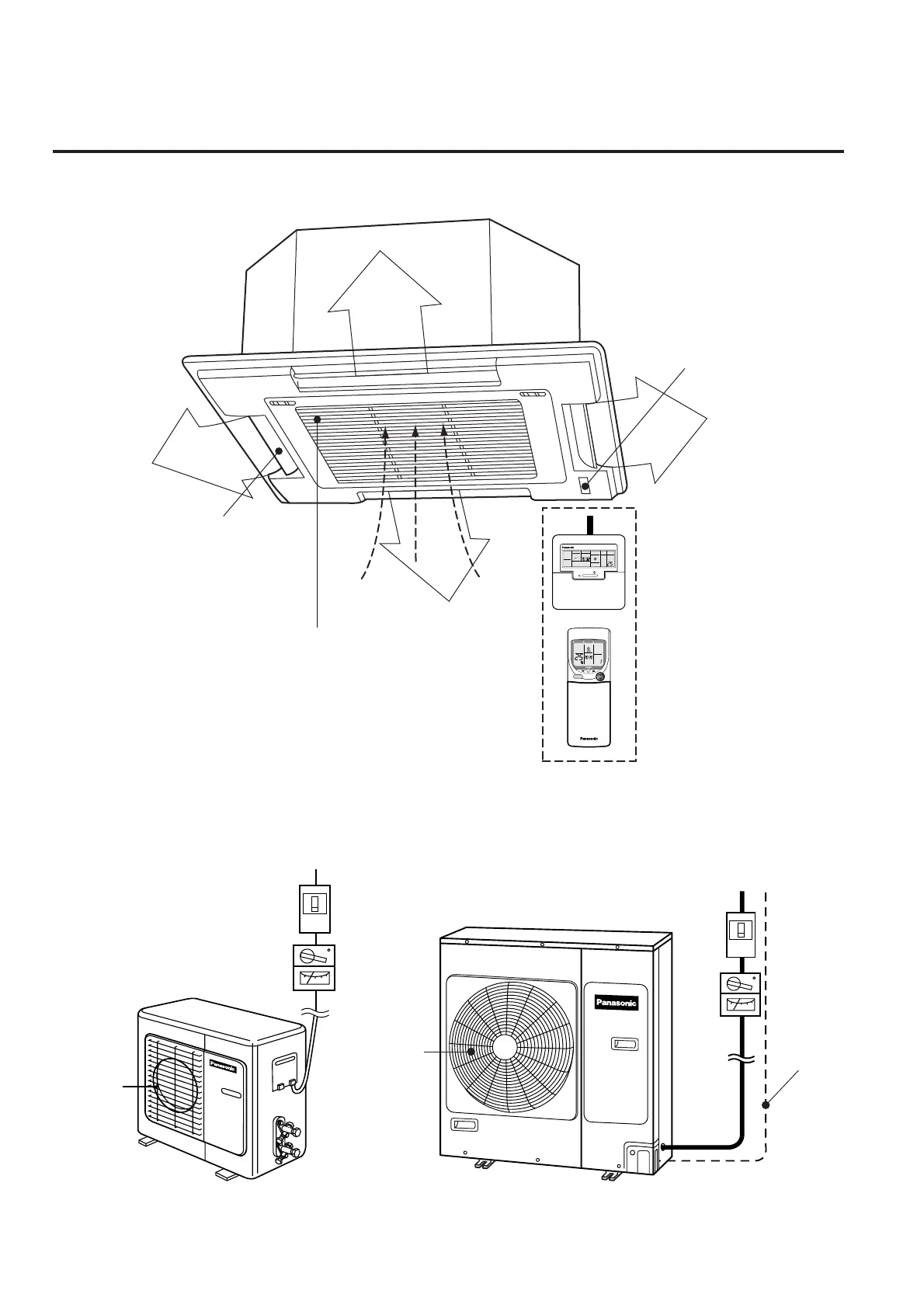

3. DESIGNAÇÕES DE COMPONENTES
(UNIDADE PRINCIPAL)
Unidade Interior
Terra
Disjuntor
Interruptor de
dreno de
corrente
Alimentação
de corrente
Resguardo da
ventoinha
(saída de ar)
Parte
traseira
(admissão
de ar)
Posição de montagem
do receptor de
frequências rádio
Telecomando com ligação
por cabo
(Consulte a página 28
quanto a detalhes de
operação.)
Telecomando via rádio
(Consulte a página 32
quanto a detalhes de
operação.)
NOTA : Pode utilizar qualquer dos
telecomandos.
OU
Grelha de Descarga
(4 locais)
O ar é descarregado a partir
daqui. (Consulte a página 31
ou página 36 quanto a
detalhes dos métodos de
ajuste.)
Grelha de admissão
O ar é aspirado para a unidade interior a
partir daqui.
Filtro de ar (fixo à grelha de admissão)
O filtro promove a limpeza do ar
capturando o pó e outras partículas em
suspensão no ambiente circundante.
(Consulte a página 38 quanto a detalhes
de limpeza.)
A ilustração acima mostra um exemplo de unidade exterior,
modelo CU-W24BBP5.
A ilustração acima mostra um exemplo de unidade exterior,
modelo CU-W14BBP5.
Resguardo da
ventoinha
(saída de ar)
Disjuntor
Interruptor de
dreno de
corrente
Alimentação
de corrente
