14
Mounting
(Continued)
2
EN
Mount to the wall.
FR
Montage mural de la télécommande.
ES
Instalación en pared.

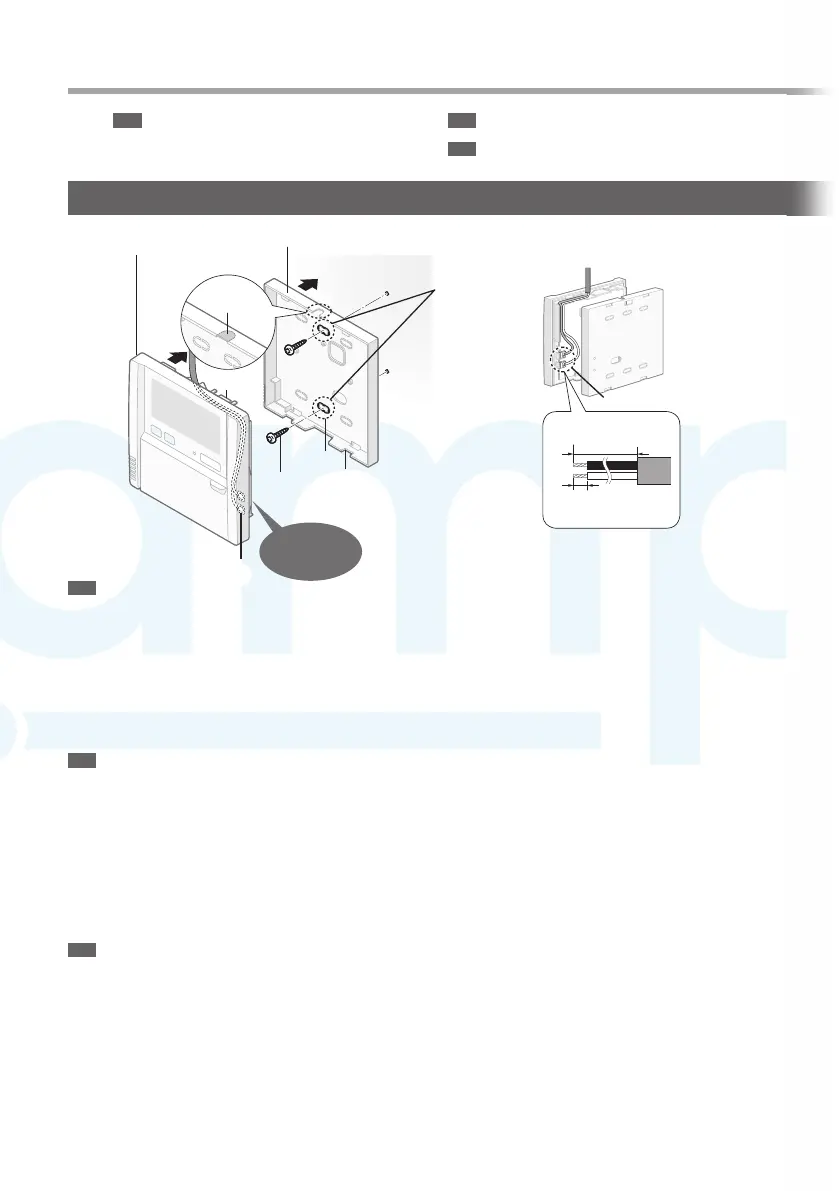

Exposed type
Terminal board
150 mm
6 mm
Bottom case
(Back side)
Top case
(Back side)
Claw
(2 places)
Screw
(supplied)
Hole for
screw
Claw (2 places)
Avoid the wire
being caught.
EN
Make 2 holes for screws using a driver.
Mount the bottom case to the wall.
Cut here with a nipper and remove the burr with a
fi le.
Remove the sheath. Approx. 150 mm
Remove the coating. Approx. 6 mm
Connect the remote control wiring.
• Make sure the wiring connection is in the correct
direction.
• Arrange the wires along the groove of the case.
• Avoid the wire being caught.
Mount the top case.
• Align the claws of the top case and then
align the claws of the bottom case.
FR Type exposé
Faites 2 trous pour les vis avec un tournevis.
Effectuez le montage mural du boîtier inférieur.
Coupez à cet endroit avec une pince et enlevez
les bavures avec une lime.
Retirez la gaine. Env. 150 mm
Retirez le revêtement. Env. 6 mm
Connectez le câblage de la télécommande
• Arrangez les câbles le long de la rainure du
boitier.
• Assurez-vous que le raccord de câblage est
dans la bonne direction.
• Évitez de coincer les câbles.
Effectuez le montage du boîtier supérieur.
• Alignez les pinces du boîtier supérieur, puis
alignez les pinces du boîtier inférieur.
ES Tipo expuesto
Perfore dos orifi cios para los tornillos utilizando
un taladro.
Instale la carcasa inferior en la pared.
Corte aquí con unosalicates y elimine la rebaba
con unalima.
Retire la funda. Aprox. 150 mm
Retire el recubrimiento. Aprox. 6 mm
Conecte el cableado del mando a distancia.
• Compruebe que la conexión del cableado esté
en la dirección correcta.
• Disponga los cables a lo largo de la ranura de
la carcasa.
• Evite pellizcar el cable.
Instale la carcasa superior.
• Alinee los cierres de la carcasa superior y, a
continuación, haga lo mismo con la carcasa inferior.
業務用リモコンCZ-RTC4据付書.indd14業務用リモコンCZ-RTC4据付書.indd14 2015/01/1518:24:202015/01/1518:24:20
